Paso 4: Armar el marco principal
Limpie todas las piezas.
Quitar borde, material de apoyo y claro los orificios para tornillos.
Pruebe la colocación de todas las partes antes de pernos juntos.
Hay hendiduras y las muescas donde las piezas encajan, éstos pueden necesitar presentación para un ajuste apropiado.
Estos deben ser un calce, agrega robustez a la estructura.
____________
Instale los pernos y las tuercas como se monta, dejan sueltas hasta que todas las piezas de armazón montado.

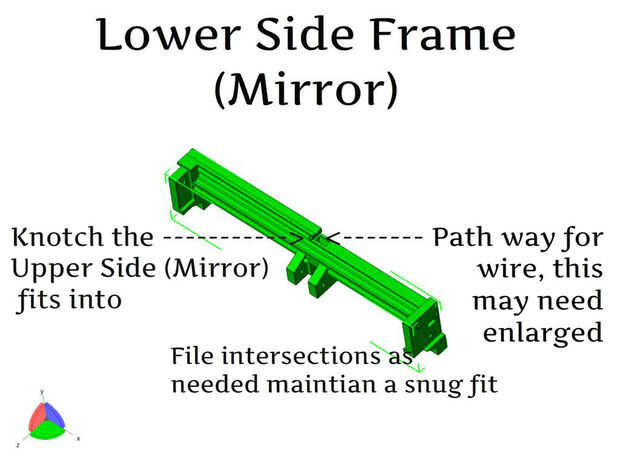

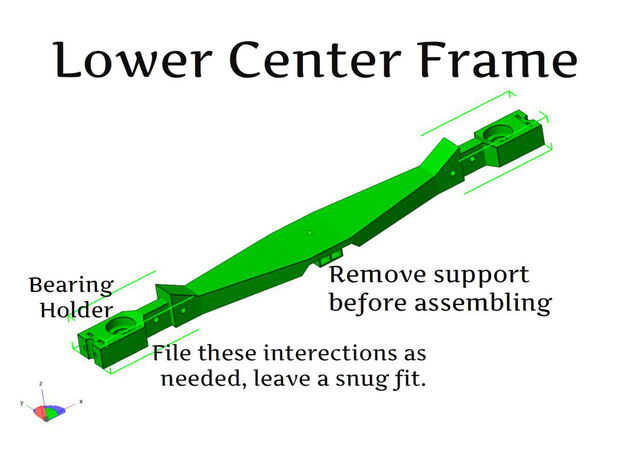

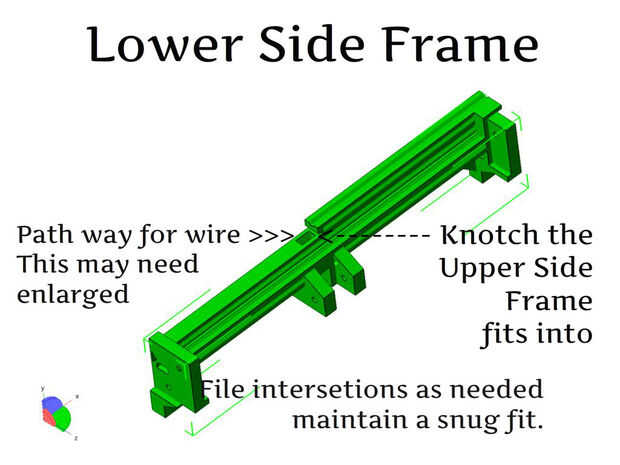

Empieza con el marco de centro (1) menor, adjuntar (2) inferior del marco lateral y marco lateral de (3) bajo (espejo).
Marco inferior centro es que un reflejo de cualquier manera es correcto.
____________

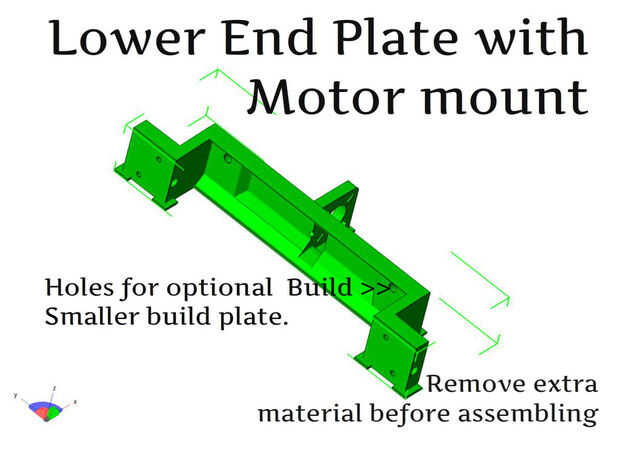

Agregar la placa de extremo inferior (4) con montaje de Motor para el lado corto de la (2) y (3) placas laterales

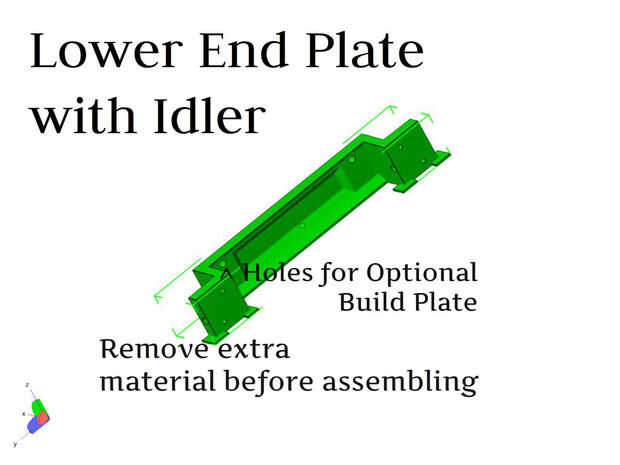

Agregar la placa de extremo inferior (5) con rueda loca en el lado alto de (2) y (3) placas laterales.
___________
Si usted planea zip empate o mantener el cableado en la parte exterior del marco skip enrutamiento los cables a través del marco.
_________
Tus cables del motor a través del marco de la ruta:

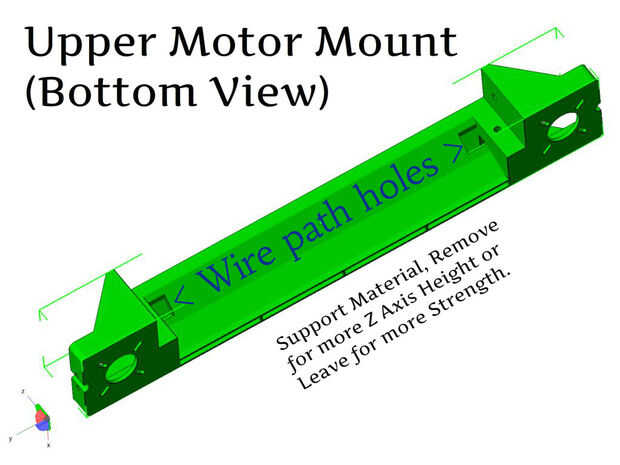

Retire los tapones de los motores de nema 17 y ruta de cables aunque el agujero en la parte superior (6) Mount.and Motor superior uso la ruta de cable para cruzar al lado de (6) soporte de Motor superior su tablero de control se ubicará.
Asegure motores con 1 perno, goma, cinta etc.. Motor tendrá que ser movibles, para instalar un perno más adelante.
_________
Ruta algunos cables de desecho a través de (8) y (9) lados superiores, estos se utilizarán para peces (tirón) tope, nivel automático, y
los cables del motor a través del marco dejan 200mm alambre extra en cada extremo. (Puse cables extras en caso de falla).
___________

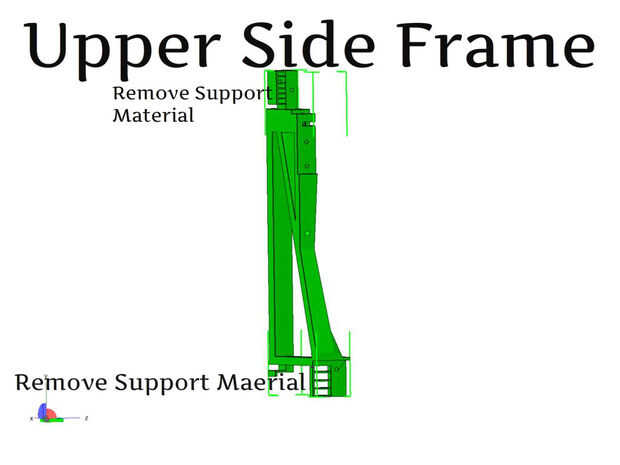

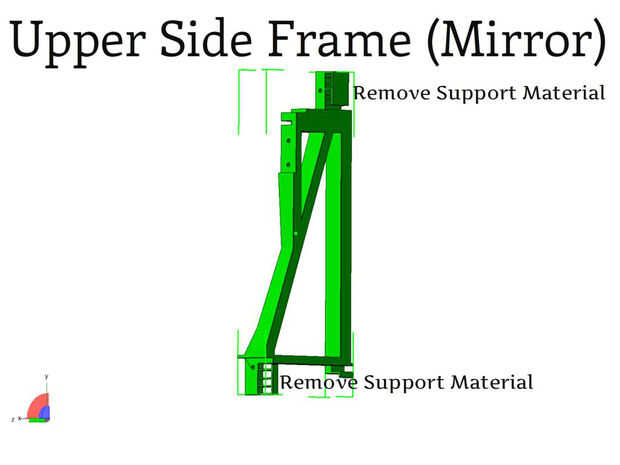

Instalación (8) y (9) bajan partes superiores a (2) y (3) lados. Guiar los cables de desecho en el orificio de las partes más bajas,
Se trata de un ajuste apretado y el orificio de cableado puede necesitar ampliación. Usted necesitará forzar suavemente las lengüetas de montaje (8) 2:09 y (3) para obtener las piezas ensambladas.
___________

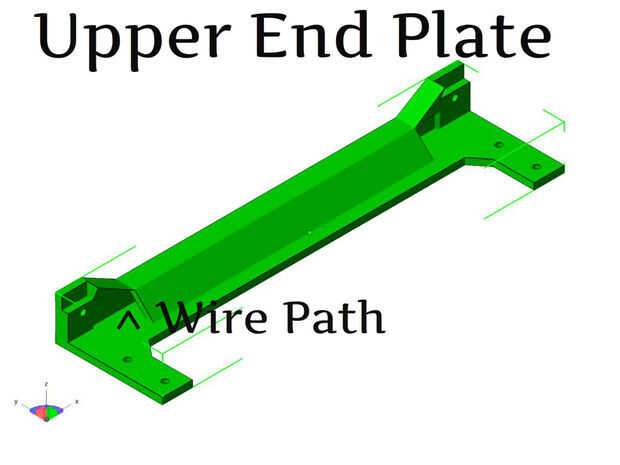

Agregar la placa de extremo superior (9) a la ensambladura del marco. (Esto también tiene un camino de cable si quieres usarlo).
___________

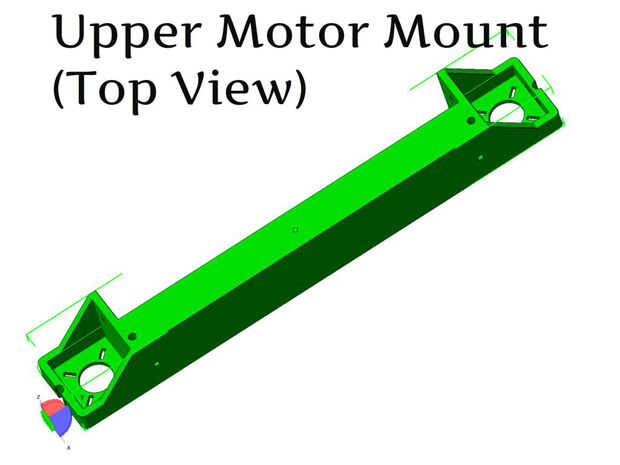

Añadir el soporte de Motor superior (6) a la ensambladura del marco.
Mueva el motor para instalar el perno detrás del motor.
Añadir un tornillo de 4 mm x 70 mm para el soporte de Motor superior (6) a los lados superiores (7 y 8).
o utilice un trozo de varilla roscada.
___________
Acabado de encaminamiento de todos los cables a través del marco. (eliminar cualquier desecho extra todos los cables que haya agregado)
___________
Busque la plaza como usted Apriete todos los pernos en el marco.
