Paso 6: Etapa de salida

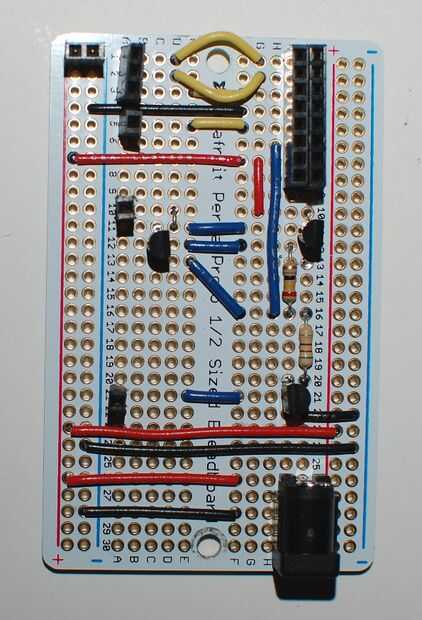

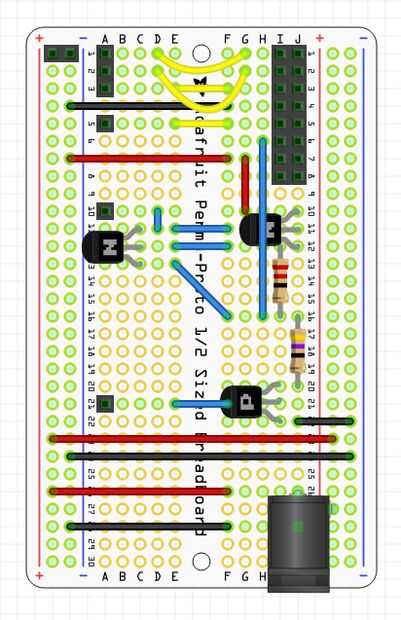

Construir el circuito según la foto y el diagrama.
Siga el mismo procedimiento como en la primera tabla:
- Cabeceras
- Cables de
- Resistencias
- Conector de barril
- Transistores de
Asegúrese de que dejar los alambres amarillos entre D1 G1 y G2 D2 un poco largo para que no interfieran con el tornillo de montaje.
Ambas resistencias que se muestra en el diagrama no tiene las bandas de color correcto, Fritzing cuenta con una selección limitada de valores de resistencia.
La resistencia entre I12 y I16 es un Ω 24.
La resistencia entre J16 y J20 es un Ω 51.
Cortar el pin de lado en la toma de barril y soldar el plomo detrás (+) orificio J28 luego solde el otro perno en J30.
Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.

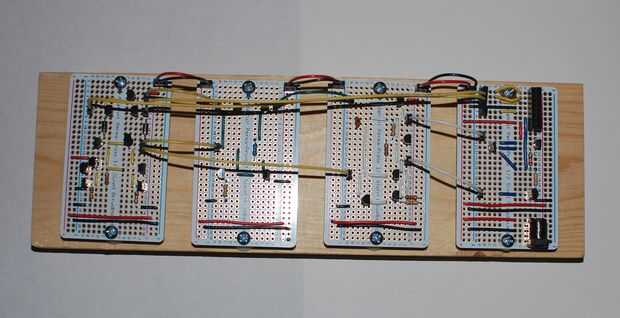

Monte el tablero de la etapa de salida junto al tablero de la etapa de ganancia. Coloque la arandela de fibra debajo de la cabeza del tornillo por las cabeceras de ocho pines. Este es el único lugar donde usted necesita preocuparse sobre la cabeza del tornillo causando un cortocircuito. La última foto muestra el detalle del tornillo y la arandela de fibra.
Corte los dos cables blancos 2 1/2 pulgadas de largo.
Conectar J7 en la etapa de ganancia a A10 en la etapa de salida.
Conectar J15 en la etapa de ganancia de A21 en la etapa de salida.
Corte un cable amarillo aproximadamente diez pulgadas de largo y A7 en el amplificador diferencial a A3 en la etapa de salida.
Corte un cable amarillo cerca de ocho pulgadas de largo y J7 del amplificador diferencial a A2 en la etapa de salida.
Pernos de uno y cinco en el chip LM741 son las patillas offset, raramente (o nunca) utilizadas. Hay mujer conectarse si quieres pero son opcionales. Los nuevos chips dual op-amp aún no incluyen los pasadores de offset.
