Es mi primer instructable para que por favor deje comentarios cómo mejorar la explicación y hacer más legible.

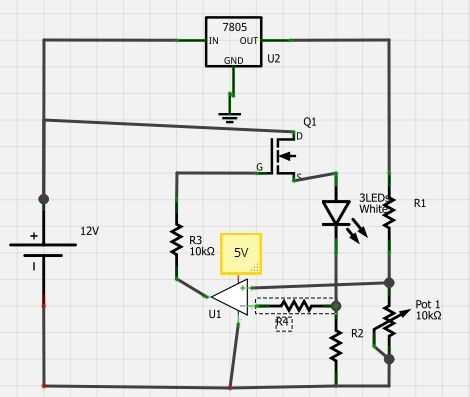

Y aquí está el circuito:
Componentes que utiliza:
R1: 1 M Ohm (depende de las necesidades de servicio)
Pot1: 10 resistencia de variable de k que (depende de las necesidades de servicio)
R2: 1 ohmio (depende de las necesidades de servicio)
R3: 10 k ohmios
R4: 10 k ohmios
U1: MAX921
Q1: gran resistencia.
U2: Sólo un regulador de voltaje para el op-amp de potencia y dar una corriente constante a R1 + Pot1.
Cómo funciona:
R1 y 1 pote (resistencias de ajuste actuales) valores establecen la corriente máxima de los LEDs cambiando el voltaje a través de 1 pote.
Este valor define la tensión máxima a través de R2, la resistencia actual de sentido.
Es realmente importante el voltaje en R1 y Pot1 es constante por lo que podemos calcular el voltaje a través de Pot1.
Si ha demostrado, cada vez que el voltaje en R2 es sobretensión en Pot1 el op-amp se apagará y encenderá de nuevo otra vez.
No actualmente totalmente apagar, lo suficiente como para mantener la corriente en lo que queremos
Algunas matemáticas:
A 5V, la tensión en pote 1 es igual a (5/(R1+pot1)) * pot1. Esto le da la tensión a través del pote 1.
En un máximo de 10 k es el voltaje (5/1 010 000) * 10 000) = 0.1V.
Reduciendo la resistencia del pote 1 puede reducir los LEDs actuales y su luminosidad.
Para saber cuanta corriente en los LEDs que necesitamos VPot1 * R2. Máxima luminosidad y con R2 = 1 ohmio, 0.1V * 1 = 0.1A o 100mA.
Límites:
El MAX921 sólo funciona de 2.5V a 11V por lo que necesita un regulador de voltaje a la energía por encima de esos valores. El mínimo no es realmente un problema ya que necesita por lo menos 3V para 1 LED.
Pese el MAX921 trabaja en 2.5V MOSFETs más requieren menos 5V se enciende. Nivel de lógica MOSFET debe trabajar a 3V.
Debido a esto debe poder el op-amp con 3 o 5 voltios dependiendo de tu mosfet
Tenga cuidado con el máximo voltaje de entrada del regulador de tensión que utiliza.
Usted tiene que mirar el máximo corriente y a través de voltaje Q1 eligieron tan bien tu MOSFET.
El op-amp nunca totalmente se apaga los LEDs, incluso cuando el "+" esté conectada a tierra. Realmente tienes que cortar la energía o conectar "-" a 5V (recuerde mantener R4).
Pros y contras sobre el circuito original de dan:
Pros:
Suministro de insumos sólo necesita ser 0.1V sobre la tensión directa del LED.
Fácilmente regulable luminosidad.
Contras:
Utiliza componentes más
Necesidades a través de una constante tensión R1 + Pot1.
Necesita voltaje regulado para el op-amp.
