Paso 3: botones

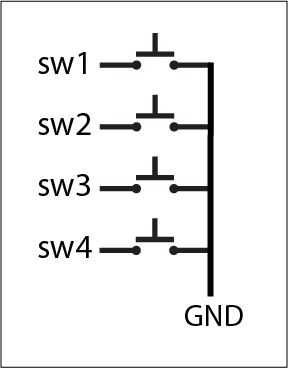

Botones están conectados como se ve en los diagramas. Los botones son alta tirado por el aparato, llevando un pin de entrada a tierra indica que el botón ha sido pulsado. Y enviar el comando de firmware asignado desde el dispositivo al ordenador.

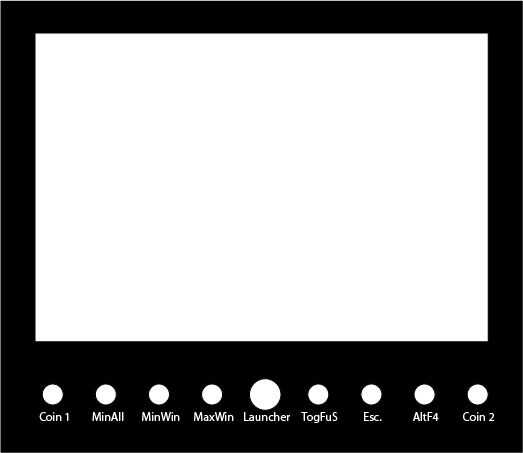

Se muestra aquí es el diseño que elegí para mis botones, yo estoy colocándolos bajo el bisel del monitor. Sólo estoy usando 9 botones por lo que puedo tener uno centrado.
Botones son bastante fáciles de conectar, algunos tipos de pulsador 4 y pueden cablearse como normalmente abierto o normalmente cerrado, otros tienen 2 cables. Pero de cualquier modo normalmente abierto se requiere, por lo que cuando se presiona el botón se conecta el sw1-10 para conectar a tierra, así pulsando el botón.
Cableado:

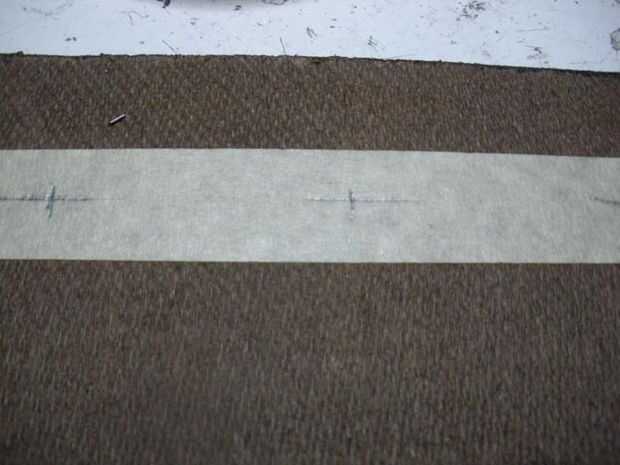

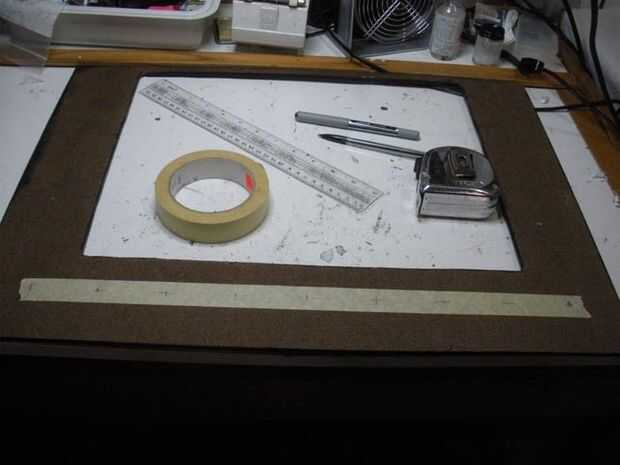

-Marque las ubicaciones de los orificios en el panel que se montarán en los botones.
-Medir el ancho de tus botones y perfore un agujero un poco más grande que esa medida. De lo contrario les perfore pequeños y un pequeño archivo para cuadrado de las esquinas del agujero para los botones. Los incluidos en el kit deben perforar con una broca de 3/8 o un poco más pequeño.

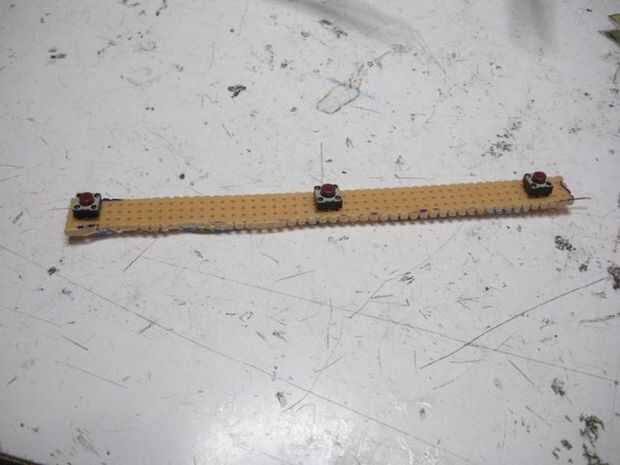

-Preparación del medio utilizado para montar los botones, estoy usando tablero perforado para montar los botones, cortar para caber mi espacio entre orificios.
-Usando los agujeros perforados como un montaje de la guía los botones en el perfboard u otro medio, de revisar el espaciado.
-Una vez montados los botones, todos deben tener uno de sus cables de soldar en paralelo con uno de los botones. (ver imagen), será el carril de tierra,
-Conecte un cable de todos los motivos de botones para el un agujero de puente de tierra en el PCB. Cada uno.

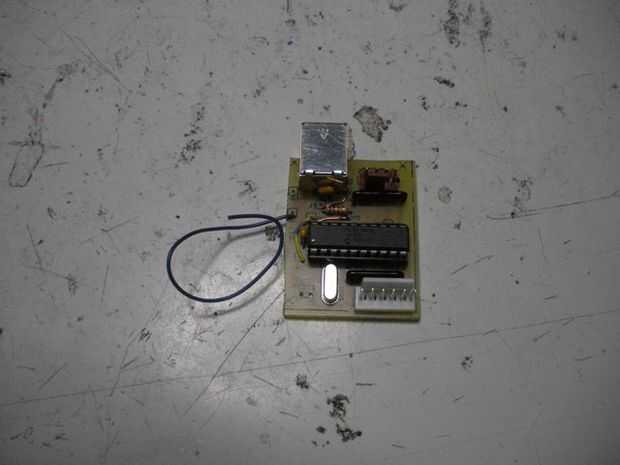

-Conecte el cable restante de cada uno de los botones a su cabecera correspondiente en la placa. Si usa engarces y las cubiertas que vienen con el kit de comprado, lea Este Tutorial para obtener instrucciones sobre la prensa. O solde los cables de los botones directamente en el PCB.
Adjuntando:
-Una vez todos los botones están cableados para arriba se puede insertar en el panel con los agujeros perforados en él.
-Utilizar algún pegamento (caliente funciona bien) o alguna cinta que no se estira, para colocar el perfboard y sostenga los botones en su lugar.
-Acabado de colocar todas perfboard con botones.

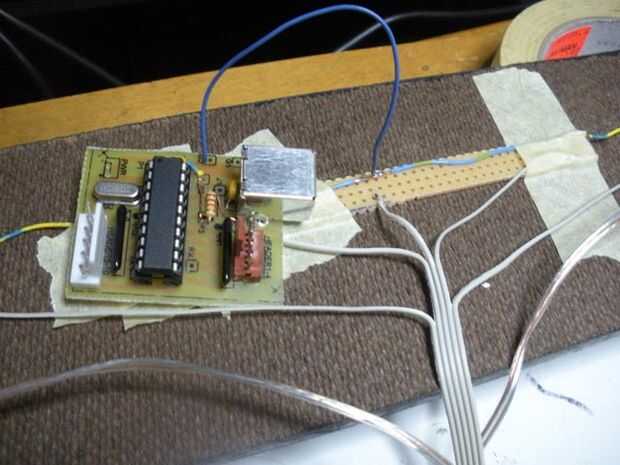

-Una vez que los botones estén en su lugar, encontrar un buen lugar para el PCB y montar con alguna cinta, pegamento o tornillos.
Etiquetas: Ahora de frente habrá agujeros con los botones cuadrados en ellos, se ve feo va a necesitar algunas calcomanías. Al finalizar todos los gráficos son por supuesto. Incluido en el ZIP es algunos gráficos que hice para mi diseño de botón. Imprimí sobre el material gráfico de vinilo, lamentado, y contorno de corte en un cortador del vinilo. (Máquina que corta formas de material de la hoja)
