Paso 2: Construcción de PCB
Si compras un PCB o hacerte uno, tienen listos antes de comenzar este paso. Tablero perforado también podría ser utilizado, luego sólo tienes que seguir el esquema.
La imagen de diseño de serigrafía PCB incluida en el ZIP en el paso 1 debe ser accesible para este paso, muestra la disposición de las partes.

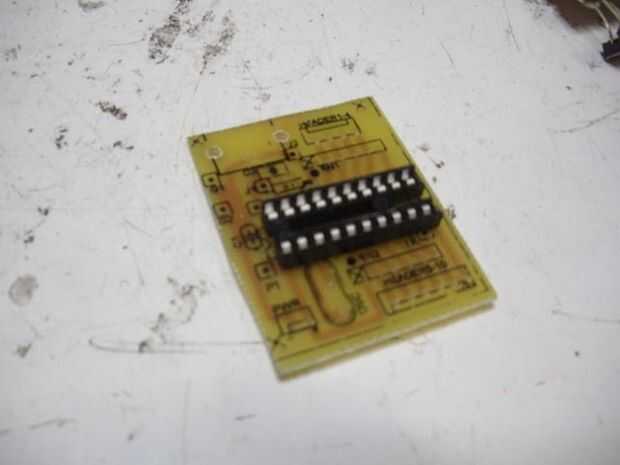

-Comenzar con el zócalo de 20 pines, la muesca en el extremo de marcas el Pin 1. Introduzca con cuidado, asegurando que todos los pines se alinean.

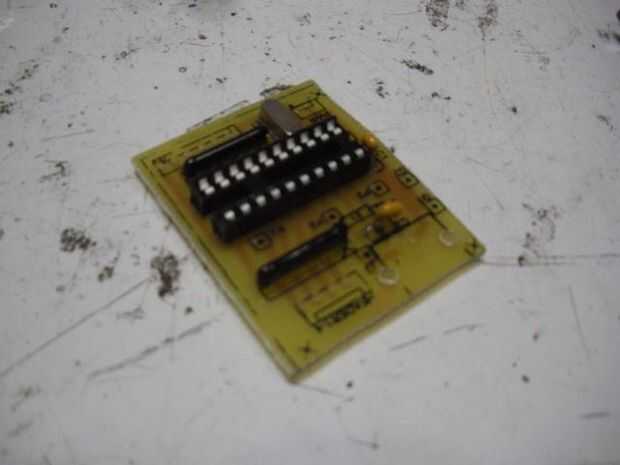

- Resistencia de autobuses siguiente, cada uno tiene 5 10 k resistencias en paralelo dentro de ellos con un alfiler común en un extremo, el perno común, que está marcado con un punto en el paquete SIP deben ser alineados con el punto impreso en el extremo de la RN1 y RN2.

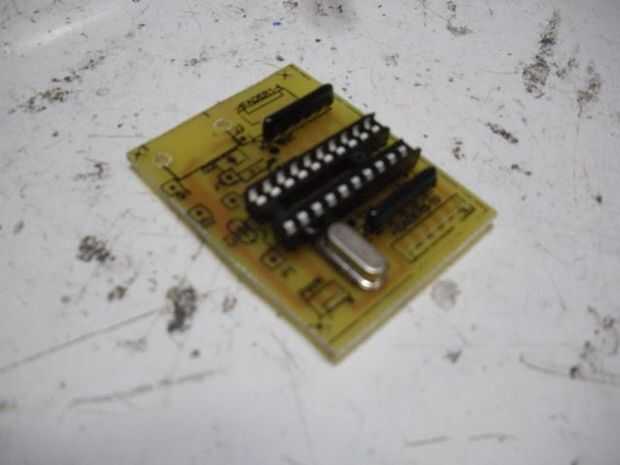

- Oscilador, asegurar los empalmes de la soldadura son brillantes y diseñar su propio tablero, debe ser como cerca el MCU como sea posible.

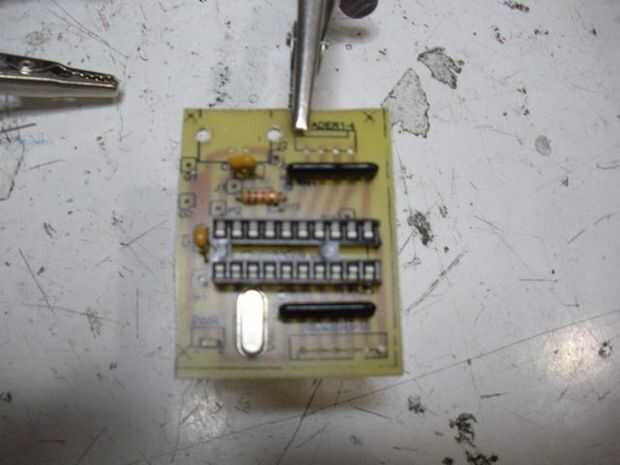

- Los condensadores C1 y C2: C1 es una tapa de disco de 100nF para desacoplamiento, C2 es un condensador de 220nF conectado entre el MCU pin VBUS y V +.
- Resistor R1 tira la Data + línea de alto, que indica al anfitrión qué velocidad USB se ejecuta el dispositivo a.

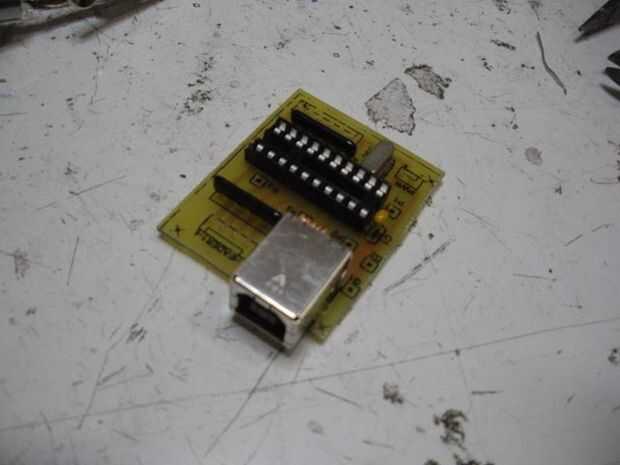

- Receptáculo USB: sólo va en una curva, hacia fuera los pernos de montaje una vez que esté en el tablero, de la soldadura de todos los contactos aseguran sus buenos porros. Asegúrese de que la soldadura no puente, como los contactos están bastante juntas.

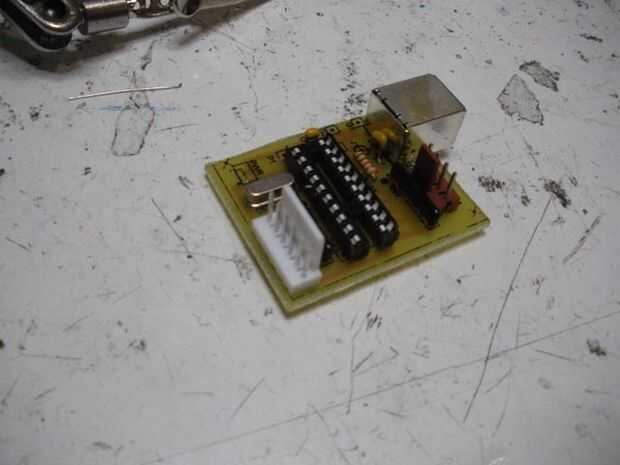

- Cabeceras: los headers polarizados van ahora, pueden ir en frente de cualquier manera, hay 4 pines y 6 pines.
- PWR: cabezal de alimentación sin usar, deje vaciar pero sobre dos cojines de la soldadura. Está allí en caso de que se necesitaría más energía que el bus puede proporcionar si el dispositivo era repurposed.
- Puentes: por último los puentes instalados, utilizando estos medios que solo cobre echó a un lado del circuito puede ser utilizado. Use un cable trenzado sólido. Y evitar otros tocar otras partes, sobre todo desnudo Cable de línea en un condensador.
- Se salta J1 a J2
- P1 se saltó a P2 que se saltó a P3. soldadura de 2 alambres en P2, luego un cable va a P1 y P3.
- G1 y G2 se dejan abiertas, explica en el siguiente paso.
- RX y TX también quedan abiertas y no se utilizan, pero están conectados a la USART.
Todos los componentes electrónicos excepción el microcontrolador PIC y los interruptores deben instalarse en la placa de circuito. Ver sobre todo con cuidado para los saltos, mala soldadura de juntas, cables sueltos o piezas.
