Llave adaptador rápido, 10 botones teclado HID


Este Instructable cubre creando que un USB conectado teclado de dispositivo de interfaz humana que tiene 10 entradas de botón que se asignan a las combinaciones de teclas en el firmware. Combinaciones de teclas se puede rápidamente sin usar el teclado que puede ser incómodo de usar. Como con un MAME o máquina similar donde el teclado puede ser almacenadas o inaccesibles o ciertas claves pueden utilizarse con frecuencia pero no son asignadas a cualquiera de los botones de arcade.

Ejemplo: Alt + F4 para cerrar programa, Windows + D Mostrar escritorio, minimizar ventana, maximizar la ventana, programa lanzar múltiples o emulador, Alt + Ctrl + Supr, botones de monedas para los jugadores 1 y 2,

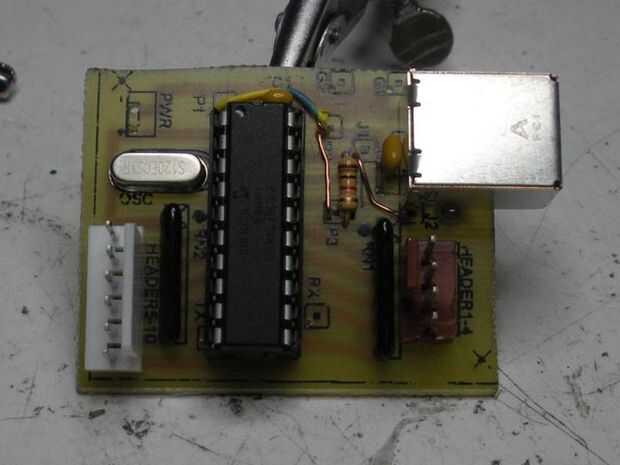

Hardware(circuit) personalizado se basa en el firmware de Microchip Solutions muestra "USB dispositivo HID teclado" para el bajo Pin cuenta USB Kit de desarrollo que utiliza un 18F14K50. No es necesario el kit de desarrollo para recrear esta incluido aquí es un esquema, disposición del PWB y firmware para construir uno desde cero.

No requiere ninguna fuente de alimentación externa, toma de USB host. Todos los códigos están definidas en el firmware y para Windows basado en sistemas operativos, OSs adicional podría utilizarse pero los códigos de teclas tendría que cambiarse en el firmware.

Si alguien quiere enviarme los códigos clave para un sistema operativo diferente, pondré juntos el firmware y publicar en este Instructable.

Incluido en el ZIP de abajo es el diseño de PCB, esquema, diagramas, archivos de proyecto MPLAB, archivo HEX, readme y la hoja de datos. O puede ver la Hoja de datos HID Quickkey USB adaptador o visite el sitio web para actualizaciones, descargas y detalles.

Los archivos de Eagle para el PCB pueden encontrarse como una descarga independiente.

Descargo de responsabilidad: Recrear este proyecto bajo su propio riesgo. Siempre hay riesgos al construir tu propia electrónica, tenga cuidado. Daños al bus USB de computadoras son posible pero no probable, cuando todo está construido correctamente.
