Paso 4: Parte 1: cableado

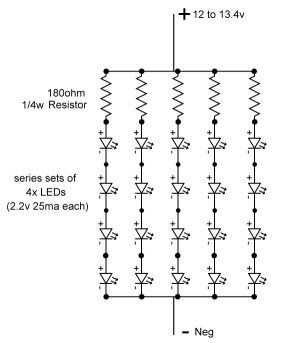

Coloque los LEDs en la placa matriz hizo asegurándose que estén adecuadamente orientados con sus puntas dobladas para hacer juegos de la serie de 4 LEDs.
La soldadura de las series de 4 LEDs juntos. Solde un resistor en el lado positivo de cada sistema. Recomiendo probar cada sistema con una fuente de alimentación batería o variable para confirmar que tienes en las orientaciones correctas. Si el LED está conectado en orientación inversa ese conjunto particular no se enciende.

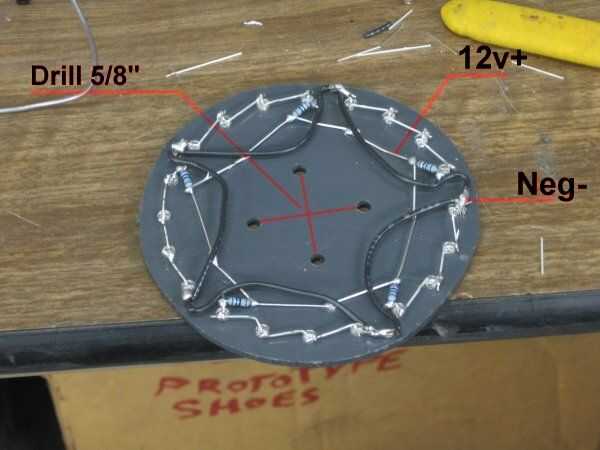

La soldadura de todas sus negativas conduce para hacer la entrada de Neg, luego soldar los cables de todas las resistencias para que sea 12v + entrada.
La soldadura de cables de alambre en las entradas de Neg - y 12v +. Marque los extremos de los cables con cinta o termo retráctil.
Parte 1: Paso 8
Use una fuente de alimentación batería o variable para la matriz completamente atado con alambre.
Una vez confirmado que está conectado correctamente, utilice un poco de pegamento o cola caliente en la parte posterior de los LEDs a adherirse a la placa matriz.

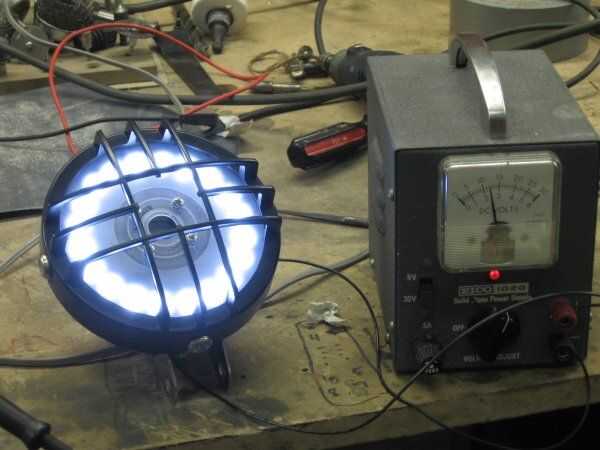

Una vez seco el pegamento, ensamble y prueba de montan la matriz en la luminaria. Prueba otra vez con la fuente de alimentación variable o con batería.
Si se utiliza pegamento, asegúrese de tomar el accesorio nuevo aparte y deje que secan las piezas super pegadas al aire libre durante varias horas. Los humos que pegamento se produce en las primeras 2 horas de secado serán en espacios cerrados y palillo para blanquear las huellas dactilares así como la niebla por clara mayoría de los plásticos.
