Linterna del LED motos (3 / 10 paso)

Paso 3: Parte 1: fabricación de la placa matriz

Part 1: Step 3
Resalte el bosquejo terminado y luego presione la tecla PrntScrn

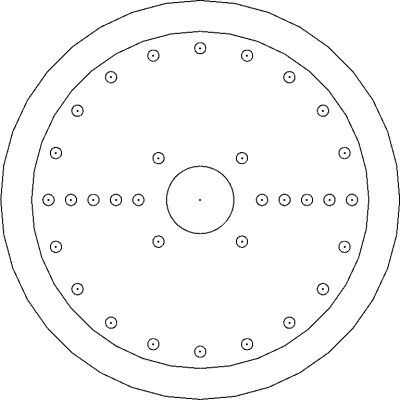

Más allá de la imagen en cualquier programa gráfico como GIMP o Photoshop y elija sólo las líneas de dibujo amarillo y azul del bosquejo los nodos. Copiar la parte de la imagen y pegar en una nueva imagen, luego llenar esos colores con el negro.
Guardar esa imagen como un archivo .png.

Parte 1: Paso 4

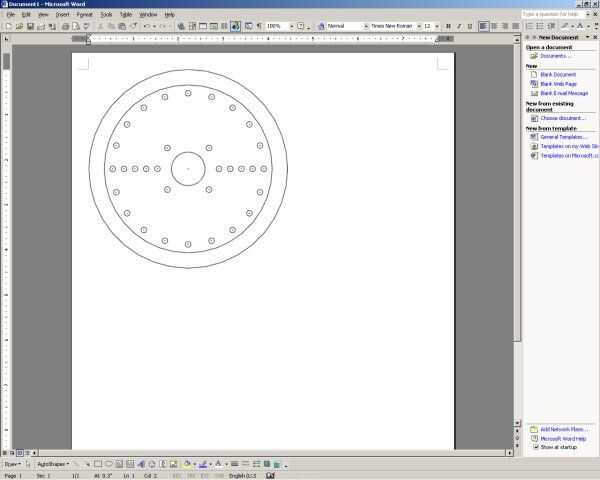

Colocar la imagen en una página en Microsoft Word u Open Office. Su tamaño en la página para que coincida con el tamaño de la pieza en el fichero CAD en formato.

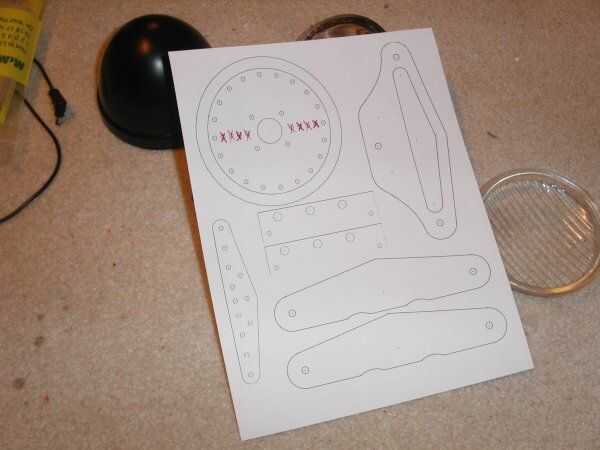

Poner una hoja de etiquetas de hoja completa papel boca abajo en la impresora e imprima la página.

Use tijeras para recortar la plantilla y luego aplicarlo al película/papel protector de la lámina de plástico.

Parte 1: Paso 5
Perfore que los orificios donde se indica por la plantilla, después corte la parte a la forma que se indica mediante tijeras, una sierra o una sierra de contornear.

Si usted está haciendo la parte de plástico fino como 1/16" espesor de policarbonato o ABS será muy fácil de cortar con unas tijeras, por tanto una herramienta eléctrica no incluso será necesaria. Sin embargo una sierra de cinta o sierra de calar producirá mucho limpiador de bordes y le permitirá cortar formas más complejas.

Parte 1: Paso 6

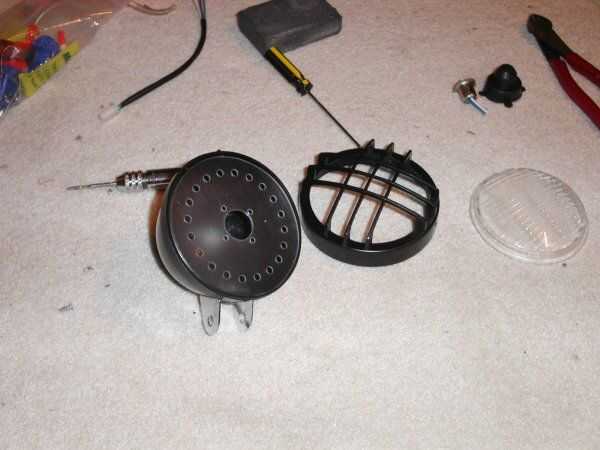

Una vez hecha la pieza, pruebe la colocación en el aparato.

No completar con el look de la primera pieza que hice ni gustaba la lente que el aparato viene con.
Terminé haciendo un reemplazo de PVC gris y el disco claro base de un eje de CD-R.
