Linterna de LED de alta potencia. Oooo tan brillante... (3 / 8 paso)

Paso 3: El circuito:

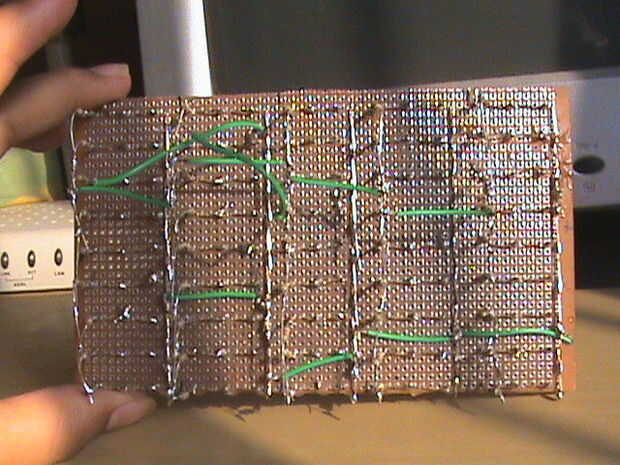

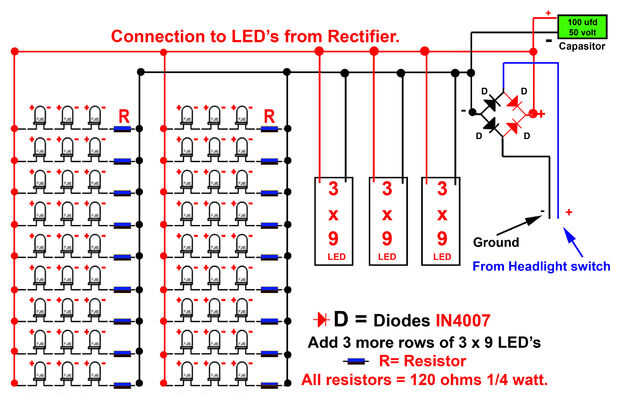

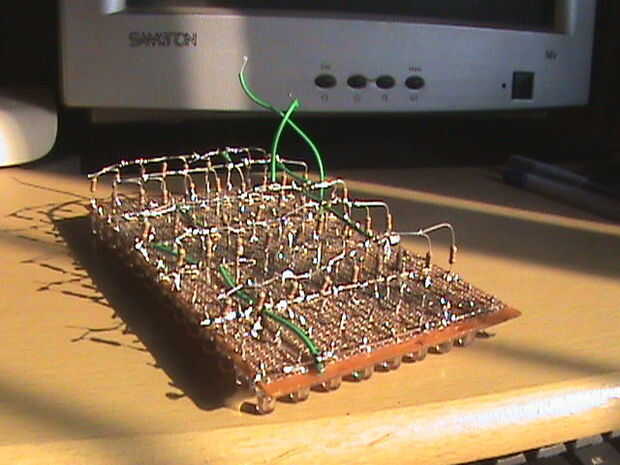

Ahora, doble suavemente los cables de los LEDs y usando el diagrama esquemático del circuito siguiente comienzan a soldar... Una vez que termine de soldar, debería verse algo como la segunda imagen. Sólo deben recibir dos cables que vienen desde el panel de LED. Uno para el positivo y otro para el negativo.
