Paso 6: El montaje de la diapositiva de mecanizado
De todos modos, para que no crees que yo estoy cobrando... Había comprado una linterna realmente cutre del planeta bicicleta unos Monte hace años y decidió usar al mismo viejo que realmente se hace muy bien.
Sólo necesitaba una base que empareja para mi linterna. Tomé las medidas de la linterna que tenía y replicado en aluminio.
Aquí es donde voy a actualizar esto con un dibujo suspensora en algún momento, pero para resumir, la diapositiva es cerca de 100 mils de espesor y justo por debajo de 0,75 pulgadas de ancho. No se olvide de un pequeño hueco para el gancho de fijación de la máquina.

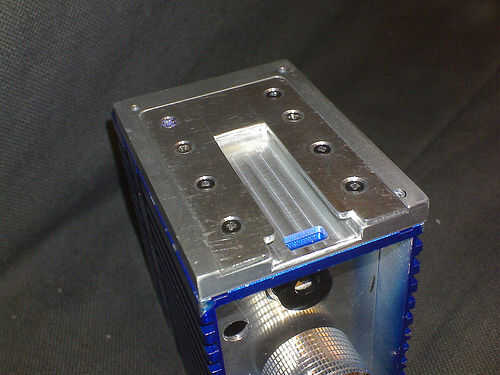

Hice esta diapositiva de dos piezas. 1 pieza es esa placa de aluminio de 1/4 de pulgada en la lista de materiales. La otra es la hoja de 62.5 mil llamada. Tornillos sujetan los dos como se ve en la foto. Una vez más, la fresadora vino en práctica aquí, esta vez con fresas pequeñas (1/8 de pulgada creo).
