LinkIT uno - luces estroboscópicas (3 / 5 paso)

Paso 3: El cableado hasta el tablero

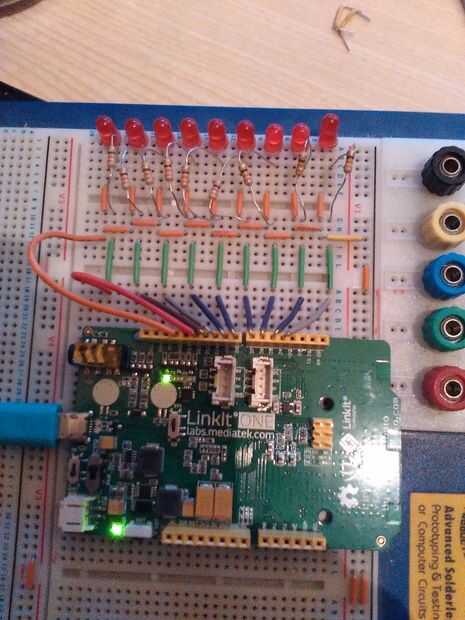

Cableado hasta el tablero no podría ser más sencillo – guíese por las fotos

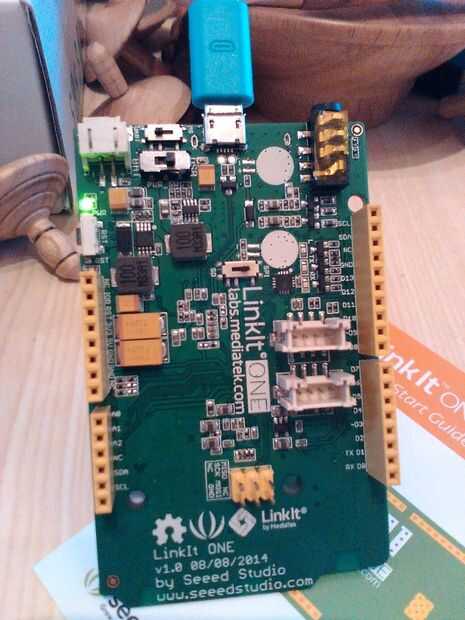

Buscar en el tablero de la parte superior con el micro conector USB – usted será ser cableado los LEDs y las resistencias a los pernos del tablero D4 a D12.

La orden es de pin D # al puente verde hasta el final de la resistencia al ánodo del LED.

La parte del LED llamada el yunque (pin de cátodo) se conecta al pin de GRND en el tablero, en la imagen ver los puentes de coloreados salmón que ejecutan justo por encima de los verdes y conectan a un jumper largo salmón al final
