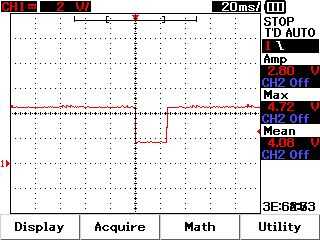

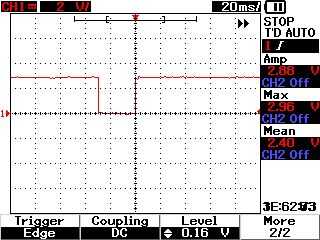

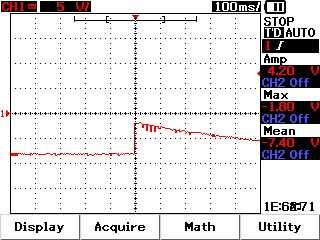

Decidí que tenía que averiguar lo que era la diferencia entre la activa y la zapata de la cámara. He desmontado uno de los factores desencadenantes y el transmisor y mide el pulso de disparo de la cámara y el pulso de disparo del disparador flash. Lo que encontré fue que los disparadores flashes pulso no cayó a cero voltios como el flash de la cámara, siempre cayó a dos. Esto es debido a un puente rectificador que se colocó en línea entre el conector de la zapata y el transistor de conmutación. Mirando la hoja de datos para el puente reveló una tensión de 1 v para cada diodo. Eureka! Decidí mover la zapata para el lado de CC del rectificador y dejar el conector de la PC en el lado de AC para mantener la seguridad que fue diseñada para flashes de estudio AC.
Vas a necesitar un soldador de punta fina y las habilidades para utilizarlo, algunos bien calibrador de alambre de cobre sólido y un marcador negro o rojo.
Sigue leyendo para ver cómo modifiqué los gatillos para eliminar la gota de 2v.
Descargo de responsabilidad: Esta trabajado para mí y debe trabajar para usted. Si no tienes experiencia para soldar componentes de montaje superficial pequeño esto no es el proyecto para aprender. Si intento esto y volar cientos o dólares en equipo, lo siento por su pérdida pero debería haber vivido el dinero para asistentes de bolsillo o poppers de radio en lugar de hackear ebay triggers.
