Paso 2: Energía para barra de luz
La barra ligera requiere 12v y 12 amp (8 luces dibujos aproximadamente 1,5 amperios cada uno, 8 * 1,5 = 12) para una batería de coche fue traída a la fiesta.
PRECAUCIÓN: Como estamos jugando con una batería de coche ahora es importante añadir un fusible adecuado para alguno de los cables positivo que tienes que salir de la batería. Algo olvidaba - pero ya han corregido.
Además es importante vigilar el calibre del cable que está utilizando. Para los circuitos con pequeñas cantidades de corriente, IE: entre el Arduino y relés (recordemos el Arduino es sólo cambiar el relé abierto o cerrado) alambre de calibre pequeño es grande. Pero tienes que res para aquellos circuitos que ejecutan la carga de 12v. Relleno demasiado actual a través de un alambre pequeño equivale a demasiada agua en un tubo pequeño, algo malo va a pasar. Estallará el tubo y el alambre se funde.

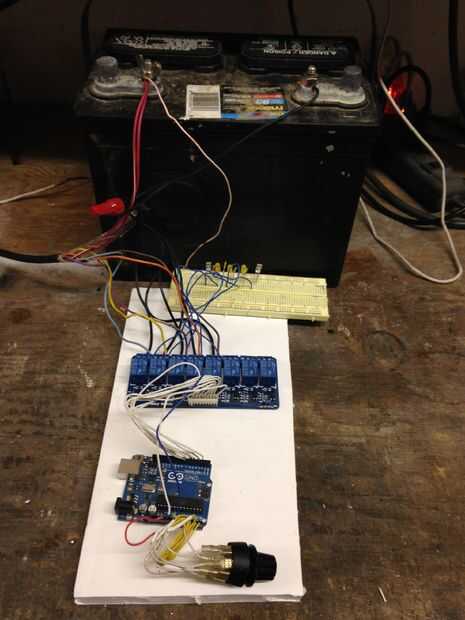

Los dos cables positivos de la barra de luces cable Conecte el terminal positivo de las baterías de coche (no se olvide un fusible).
Los cables de tierra de cinco de las luces (o grupo de luces) son cada uno conectados al lado (normalmente abierto) N/O de un relé individual.
COM sobre todo cinco Relais se atan junto con un cable que va al borne negativo de la batería del coche.

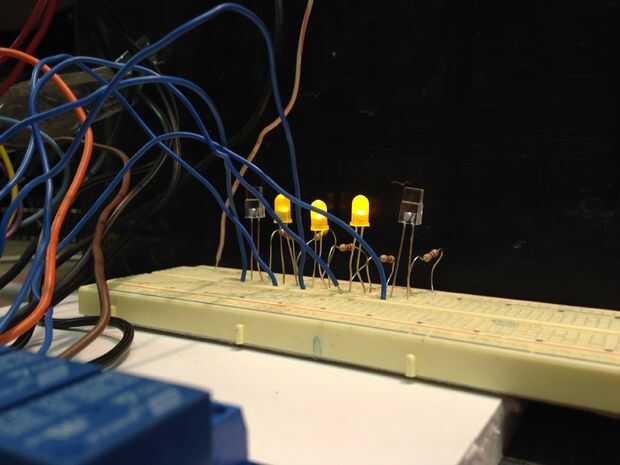

También he añadido una tabla separada con cinco LEDs que imitan lo que está haciendo la Junta luz. Los LEDs serán incorporados en la caja de mi proyecto final para dar una representación visual de lo que está haciendo la junta sin tener que mirarlo (no quiero tener que salir del carro cuando esté lloviendo).
Para lograr esto corrí a 12v (con un fusible) en un protoboard desde el terminal positivo de las baterías de coche. He añadido cinco LEDs en la protoboard con cinco resistencias de 800 ohmios, ejecutando los 12v + a una pierna en cada resistor y la otra pata del resistor (individualmente) a la pata positiva de un LED.
Para el tramo de tierra de los LEDs me relegada de la N/O (no la COM) los cables ya en los relés y funcionó al LED correspondiente. Ahora cuando un relé se enciende una luz en la luz de la barra, las luces LED correspondientes así.
