Luz de Navidad de Arduino con sincronización de música

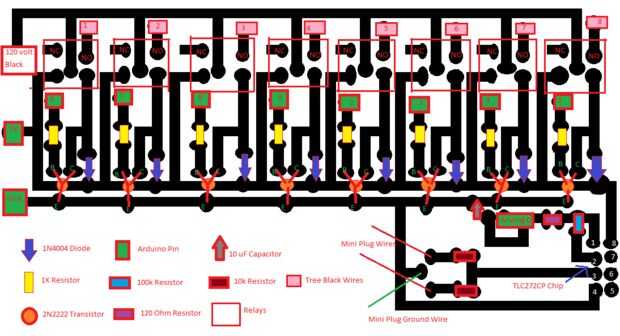

encontré con dos grandes instructables y decidió combinarlos.    tiene ocho líneas de luces y utiliza el código de Arduino para "jugar" "Joy To The World".  He probado con LEDs, y es muy precisa.  Yo quería hacer este proyecto, pero quería tener las luces sincronizadas a la música.  Por lo tanto, tomé un vistazo.  Toma entrada musical y lo usa para activar una secuencia de patrones en una matriz de LED.  Por lo tanto, seguí los pasos en el primer proyecto y había añadido la entrada musical de la segunda.  Entonces, he modificado el código para trabajar con los ocho árboles de luces (véase el código a continuación).  Lo bueno de este proyecto es que si no puede conseguir la parte de sincronización para trabajar, puede usar lo que has construido para ejecutar el proyecto Arduino Navidad luz del controlador original.  He incluido dos dibujos: el primero es las pistas de cobre del PCB.  Estas no son a escala.  Como señaló el autor del primer proyecto, utilice un marcador permanente de grabado para dibujar los caminos.  Te recomiendo taladrar los orificios para el chip y relés primero.  Encontré que tenía que borrar con alcohol para frotar y volver a dibujar algunos de los caminos después de la perforación.  El segundo dibujo es el costado del componente de la Junta.

#define SENSOR_PIN A0 / / analógico entrada de pin para la música
void showScenario(int);
siguiente escenario de gatillo cuando amplitud música > umbral
aumentar el umbral para disminuir la sensibilidad
disminuir el umbral para aumentar la sensibilidad
int umbral = 5;
contra rebotes - filtrar consecutivos desencadenadores que están demasiado cercanas
para ralentizar la animación.  disminuir este valor
para que sea más sensible a la menor intervalos beats
int minBeatInterval = 1000;
int threshCrossed = 0;
escenario de int = 1;
int cnt = 32768;
tree1 int = 6;
tree2 int = 7;
int tree3 = 8;
int tree4 = 9;
int tree5 = 2;
int tree6 = 3;
int tree7 = 4;
int tree8 = 5;
void setup()
{
pinMode (tree1, salida);
pinMode (tree2, salida);
pinMode (tree3, salida);
pinMode (tree4, salida);
pinMode (tree5, salida);
pinMode (tree6, salida);
pinMode (tree7, salida);
pinMode (tree8, salida);
digitalWrite(tree1,HIGH);
Delay(1000);
digitalWrite(tree2,HIGH);
Delay(1000);
digitalWrite(tree3,HIGH);
Delay(1000);
digitalWrite(tree4,HIGH);
Delay(1000);
digitalWrite(tree5,HIGH);
Delay(1000);
digitalWrite(tree6,HIGH);
Delay(1000);
digitalWrite(tree7,HIGH);
Delay(1000);
digitalWrite(tree8,HIGH);
Delay(1000);
digitalWrite(tree1,LOW);
digitalWrite(tree2,LOW);
digitalWrite(tree3,LOW);
digitalWrite(tree4,LOW);
digitalWrite(tree5,LOW);
digitalWrite(tree6,LOW);
digitalWrite(tree7,LOW);
digitalWrite(tree8,LOW);
Serial.Begin(9600);
}
void showScenario (int s) {}
int theScenario;
theScenario = s;
Si (theScenario == 1) {}
digitalWrite (tree1, LOW);
digitalWrite (tree8, bajo);
digitalWrite (tree1, HIGH);
digitalWrite (tree3, HIGH);
}
Si (theScenario == 2) {}
digitalWrite (tree1, LOW);
digitalWrite (tree3, bajo);
digitalWrite (tree6, HIGH);
digitalWrite (tree8, HIGH);
}
Si (theScenario == 3) {}
digitalWrite (tree6, bajo);
digitalWrite (tree8, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 4) {}
digitalWrite (tree3, bajo);
digitalWrite (tree4, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 5)
{digitalWrite (tree5, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 6) {}
digitalWrite (tree3, bajo);
digitalWrite (tree4, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 7) {}
digitalWrite (tree5, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree1, HIGH);
digitalWrite (tree3, HIGH);
}
Si (theScenario == 8) {}
digitalWrite (tree1, LOW);
digitalWrite (tree3, bajo);
digitalWrite (tree2, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 9) {}
digitalWrite (tree2, LOW);
digitalWrite (tree4, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 10) {}
digitalWrite (tree3, bajo);
digitalWrite (tree5, bajo);
digitalWrite (tree4, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 11) {}
digitalWrite (tree4, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 12) {}
digitalWrite (tree5, bajo);
digitalWrite (tree7, bajo);
digitalWrite (tree6, HIGH);
digitalWrite (tree8, HIGH);
}
Si (theScenario == 13) {}
digitalWrite (tree6, bajo);
digitalWrite (tree8, bajo);
digitalWrite (tree1, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 14) {}
digitalWrite (tree1, LOW);
digitalWrite (tree4, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree8, HIGH);
}
Si (theScenario == 15) {}
digitalWrite (tree5, bajo);
digitalWrite (tree8, bajo);
digitalWrite (tree2, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 16) {}
digitalWrite (tree2, LOW);
digitalWrite (tree4, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 17) {}
digitalWrite (tree5, bajo);
digitalWrite (tree7, bajo);
digitalWrite (tree1, HIGH);
}
Si (theScenario == 18) {}
digitalWrite (tree1, LOW);
digitalWrite (tree2, HIGH);
}
Si (theScenario == 19) {}
digitalWrite (tree2, LOW);
digitalWrite (tree3, HIGH);
}
Si (theScenario == 20) {}
digitalWrite (tree3, bajo);
digitalWrite (tree2, HIGH);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 21) {}
digitalWrite (tree2, LOW);
digitalWrite (tree4, bajo);
digitalWrite (tree3, HIGH);
}
Si (theScenario == 22) {}
digitalWrite (tree3, bajo);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 23) {}
digitalWrite (tree4, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 24) {}
digitalWrite (tree3, bajo);
digitalWrite (tree5, bajo);
digitalWrite (tree4, HIGH);
}
Si (theScenario == 25) {}
digitalWrite (tree4, bajo);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 26) {}
digitalWrite (tree5, bajo);
digitalWrite (tree4, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 27) {}
digitalWrite (tree4, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 28) {}
digitalWrite (tree5, bajo);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 29) {}
digitalWrite (tree6, bajo);
digitalWrite (tree5, HIGH);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 30) {}
digitalWrite (tree5, bajo);
digitalWrite (tree7, bajo);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 31) {}
digitalWrite (tree6, bajo);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 32) {}
digitalWrite (tree7, bajo);
digitalWrite (tree8, HIGH);
}
Si (theScenario == 33) {}
digitalWrite (tree8, bajo);
digitalWrite (tree4, HIGH);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 34) {}
digitalWrite (tree4, bajo);
digitalWrite (tree5, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 35) {}
digitalWrite (tree3, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree2, HIGH);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 36) {}
digitalWrite (tree2, LOW);
digitalWrite (tree7, bajo);
digitalWrite (tree1, HIGH);
digitalWrite (tree8, HIGH);
}
Si (theScenario == 37) {}
digitalWrite (tree1, LOW);
digitalWrite (tree8, bajo);
digitalWrite (tree4, HIGH);
digitalWrite (tree5, HIGH);
}
Si (theScenario == 38) {}
digitalWrite (tree4, bajo);
digitalWrite (tree5, bajo);
digitalWrite (tree3, HIGH);
digitalWrite (tree6, HIGH);
}
Si (theScenario == 39) {}
digitalWrite (tree3, bajo);
digitalWrite (tree6, bajo);
digitalWrite (tree2, HIGH);
digitalWrite (tree7, HIGH);
}
Si (theScenario == 40) {}
digitalWrite (tree2, LOW);
digitalWrite (tree7, bajo);
digitalWrite (tree1, HIGH);
digitalWrite (tree8, HIGH);
}
} void loop() {}
int sensorValue = analogRead(SENSOR_PIN);
CNT ++;
Si (sensorValue > umbral) {}
Si (! threshCrossed & & (cnt > minBeatInterval)) {}
showScenario(scenario);
escenario ++;
}
Si {} (escenario > 40)
escenario = 1;
}
threshCrossed = 1;
CNT = 0;
}
Si (sensorValue < umbral) {}
threshCrossed = 0;
}
}
