Paso 9: Construir circuito de ESP8266
Fuente de alimentación
El ESP8266 es un 3.3V chip (a diferencia de lo 5V lógica que muchas gente se utilizan para), así que la fuente de voltaje debe ser regulado.
3, 3V es un toque demasiado bajo para el LED azul en coche por un transistor (hay una caída de 3.2V a través de lo LED y una gota de 0.7V en el transitor), así que utilicé un regulador de 5V para alimentar el circuito del LED.
Estas son la piezas he utilizado, pero eso fue sólo porque tenía los mintiendo acerca de, puede utilizar lo que es barato y conveniente.
- (9 - 26V entrada) de la fuente de 3.3V (digikey)
- fuente 5.5v para LEDs (7 - entrada de 28V) (digikey)
Usé un 2s (7.4V) LiPo batería para alimentar el circuito, ya que los tengo de mi coche RC. La batería de 2800mAh que funcionará el circuito durante muchas horas.
Cambio de LEDS
Los pines GPIO ESP8266 no fuente/sumidero suficiente corriente para los LEDs en el brillo completo (sobre todo si queremos que varios LED por color), para que construir un transistor simple circuito donde el pin GPIO activa un transistor de la conmutación y el transistor permite actual a través del LED.
La corriente a través de los LEDs debe ser limitada. Compruebe hacia fuera las hojas de datos de los que usted compra, pero 20mA es generalmente un buen límite para bog-standard 5mm LEDs.
A continuación, determinamos la caída de voltaje en cada LED (ver la hoja de datos o Mida con el multímetro).
Minas fueron:
- Rojo: 2V
- Verde: 3.2V
- Azul: 3.2V
Corriente = voltaje/resistencia
así que para 20mA cada que necesitaba las siguientes resistencias
- Rojo: (5.5-0.7-2)/(0.02) = 140 ohmios
- Verde: (5.5-0.7--3.2)/(0.02) = 80 ohmios
- Azul: (5.5-0.7-3.2)/(0.02) = 80 ohmios
Si usted está claro en este proceso, hay muchos tutoriales en la web, o incluso aquí en instructables
Discreta cátodo de común-ánodo común LED vs RGB
Usted puede utilizar LEDS discretos como en mi circuito, o puede obtener combinación RGB leds que vienen en dos variedades:
- Ánodo común (lado positivo de los tres LEDS son atados juntos)
- Cátodo común (lado negativo de los tres LEDS son atados juntos)

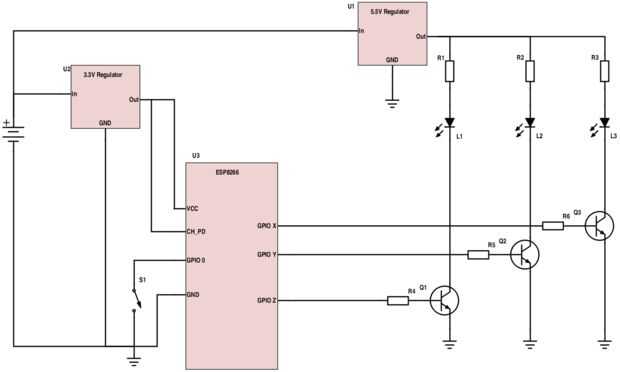

El circuito en mi diagrama puede ser utilizado como-es con un LED RGB de cátodo común, pero requeriría la modificación de la "conmutación del lado de baja" si uno quería usar LEDs de ánodo común.
Cableado hasta el ESP8266
Ya sabrá cómo cablear hasta el EP8266 del paso anterior y puede comprobar en este tutorial si no es claro.
