Paso 2: diseño

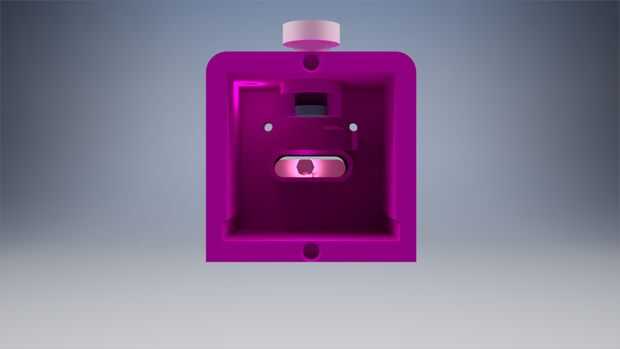

El cuerpo principal del proyecto tiene tres agujeros en el frente, un agujero en la parte superior y un panel trasero removible. Los dos pequeños agujeros son espacios para los ojos de LED del robot. El gran agujero en la parte delantera es una boca, con refuerzos que se extiende hacia el exterior de la pared para mantener el pedazo de lengua alineado. Justo por encima de la boca son dos clavijas para alinear los cables detrás del ojo derecho.
El orificio superior es acomodar el potenciómetro y botón. El anillo elevado y semicírculo permiten el potenciómetro que se celebrará en el lugar. Para colocarse con super pegamento debajo el potenciómetro es un cilindro azul, lo que impide que el potenciómetro de caer a través. Hay un guión más ancho en la parte superior del cuerpo principal de la perilla para que se deslice completamente en su lugar, así como un agujero en la perilla para ajustar el dial del potenciómetro en.
En la parte inferior, hay una sección ligeramente más ancha para la placa a. Se desliza completamente hacia el frente del cuerpo principal, dejando espacio para el Arduino y la batería justo detrás del panel trasero.
En el lado derecho, el servo es adjuntas a la pared del cuerpo principal por medio de sujetadores de servicio pesado. deberá permanecer colocado en la pared de la derecha porque la izquierda contiene los cables de los LEDs y el zumbador.
Hay un pequeño agujero en la parte posterior de la lengua para conectar el servo, que será explicada en un paso posterior.
Aquí se unen los archivos .stl.
