LEDs en pcb (6 / 7 paso)

Paso 6:10 interruptores

Necesita un teclado de 10 switches
y 10 1 k resistencias.
Esto es parte del caso y hasta
se como instalarlas. básicamente

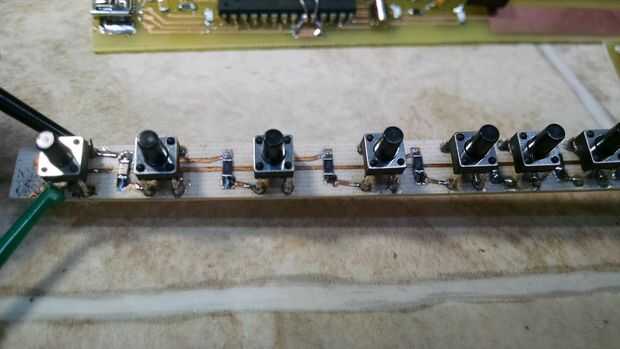

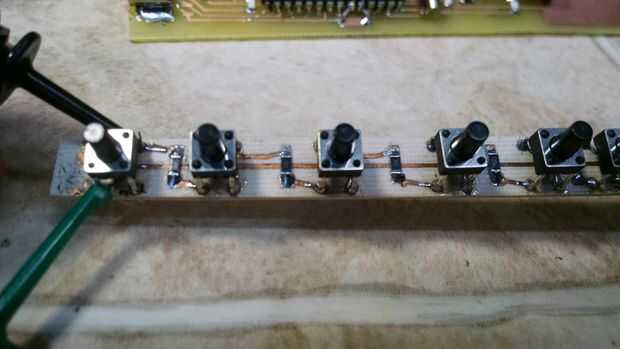

los interruptores están en una fila y cada
interruptor alimenta al siguiente a través de un 1 k
----------------------------o A2
| | | | | | | | | |
o o o o o o o o o o 5v
-mm-mm-mm-mm-mm-mm-mm-mm-mm-mm--o
|
tierra o

la entrada A2 lee la resistencia de la escalera
