Paso 2: montaje
1 hacer con un protoboard:

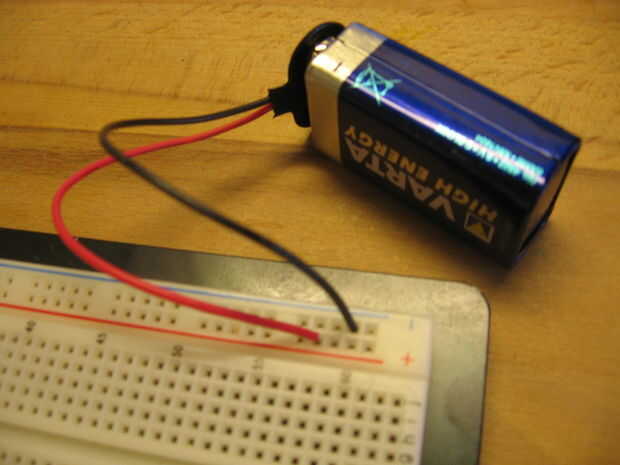

Comenzar con la conexión de la batería de 9v con el carril bus. Luego pusieron el TIP31 verticalmente en algún lugar cerca de ese carril bus.
Conectar el cátodo (cable más corto) el primer LED al pin (medio) de colector del transistor. Luego conecte el segundo LED cátodo al ánodo de la primera. El segundo LED cátodo va vía resistor de 220 ohmios para voltaje positivo.
Conecte el emisor de los TIP31 a tierra en el carril bus.
Conectar una pinza a un puente de alambre y conectar ese puente a la base del transistor.
El otro extremo de la pinza va al canal derecho o izquierdo en el cable de audio.
Conectar la otra pinza a un puente de alambre y conectarlo a tierra.
El otro extremo va a la alimentación en el conector de audio, puede haber varios cables de energía dentro, cualquiera de ellos hará.
Copia todo lo que si quieres dos canales.
2 lo que es permanente (ambos canales)
La soldadura de ambas resistencias al extremo positivo del clip de la batería.
Soldar 3 cables al extremo negativo del clip de la batería.
Suelda el ánodo (cable largo) de un LED al cátodo de la otra.
Repita el paso anterior.
Luego el ánodo de los 2 LEDs a las resistencias de la soldadura
La soldadura de dos de los cables a tierra a los pines del emisor de los transistores.
Los pernos del colector se sueldan al cátodo de los LEDs
Los pernos de base se sueldan a respectivamente los canales derecho e izquierdos en el cable de audio.
El tercer cable a tierra va al cable de alimentación en el cable de audio.
Si desea un interruptor el voltaje positivo al pin 1 del interruptor de la soldadura y el
continiuing cable en el pin de 2do.
