Paso 2: Estructura básica
La compilación (básica)
Estas instrucciones son sólo para la construcción básica. Se centrará sólo en conseguir los cables conectados al LED mediante el conector de Dupont y al soporte de la batería. La sección posterior discutirá las variaciones en la construcción.
La estructura básica de las antenas de LED es bastante simple. Sólida conexión cable conecta cables LED en la parte superior de las antenas a la batería dentro de la tapa. La batería se lleva a cabo en un soporte. Los limpiadores de pipa (también conocido como tallos de chenille) y alimentación a través del sombrero de los orificios de ventilación y en los agujeros de soporte de batería que proporcionan estabilidad vertical de las antenas del alambre. Y eso es todo. No soldar.
Conector de DuPont

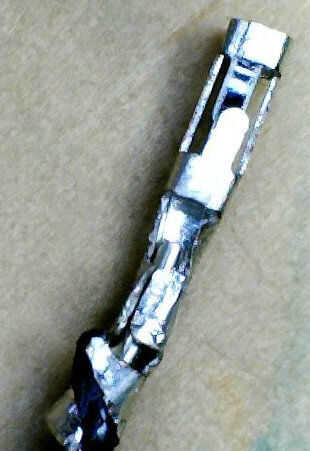

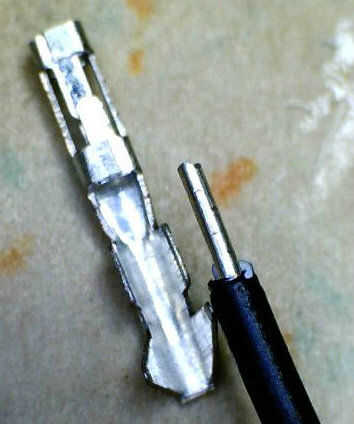

- Corte lo suficiente del cable de aislamiento exterior para que el conductor pelado puede poner en el pin del conector y ser prensado firmemente en lugar usando las pestañas del centro del pasador. Doble las pestañas del centro del pasador sobre el alambre desnudo uno a la vez. Luego con extrema presión con una pinza de nariz de aguja morder las lengüetas sobre el alambre. Hacer lo mismo con las pestañas de abajo el pin sobre el aislante del cable.
- Dar el pin un buen tirón para ver si el cable se mantiene en su lugar.

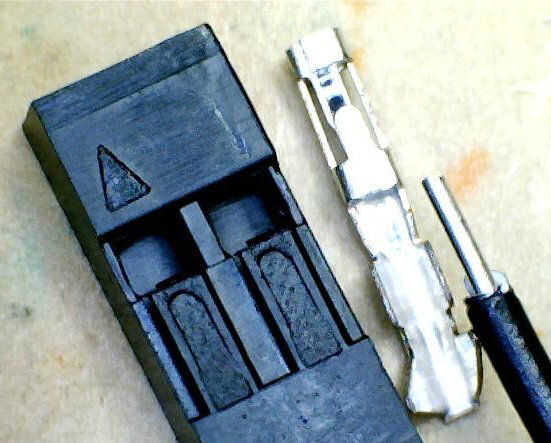

- Empuje los pines en los conectores. Asegúrese de orientar las pestañas en la cara de los pines en el mismo lado que las aberturas del conector. Cuando empujado hacia adentro, debe producirse un sonido encaja a presión. Dar los cables un buen tirón para ver si los pernos se insertan firmemente en el conector.
- En total, conecte dos cables por conector de 2 pines y hacer un par de estos.
Antenas con viento básico
- Doblar un tallo por la mitad.

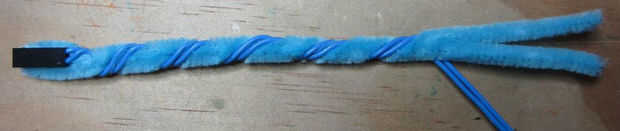

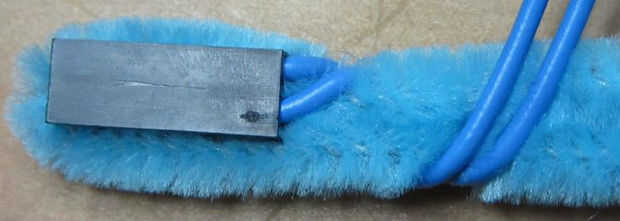

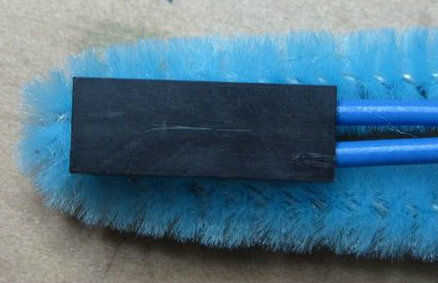

- Alinee del conector justo debajo del ápice de doblez del vástago. Orientar el lado liso del conector hacia el tallo con el fin de ocultar la apertura hacia el tallo.

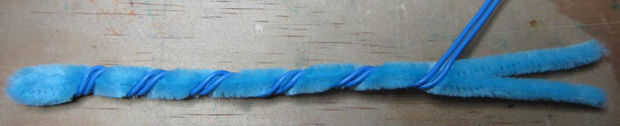

- Mientras mantiene el tallo recto, enrollar el alambre alrededor del tallo. Deje unos 2" en la parte inferior sin enrollar. Como bien es el viento depende del diseño. Con el viento básico hay son 4 o 5 vientos. Consulte la sección más adelante en varios diseños de viento.
- Dependiendo de la rigidez de un hilo, el vástago y la bobina, puede ser necesario caliente pegamento el conector a la parte trasera de las antenas para evitar que se desenrolla. Nunca he tenido que hacer esto, pero es una opción para hacerlo más permanente.
Batería y soporte de vástago
La batería C2032 necesita un lugar para vivir dentro del sombrero. Además, la madre necesita algo para unir a ello no flop alrededor. Hay numeroso de los soportes de estante CR2032 que se pueden comprar pero no son adecuados para este proyecto. El titular debe ser delgada y capaz de aceptar el tallo para agregar soporte. Necesita ser conectable sin soldadura. Y no tiene nada meter fuera de él si no va meter en el cráneo.

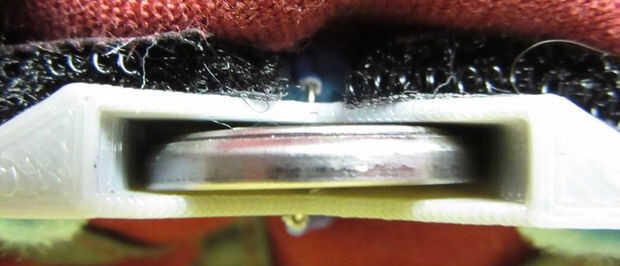

Incluido es un diseño 3D para un soporte sólo para este proyecto. Perfectamente es una CR2032 y tiene agujeros donde el tallo se puede conectar a. La altura del titular es un poco más grande que la altura de la batería. Cuando el cable de 22 awg se introduce en los orificios del soporte y la batería se deslice en el soporte, los ajustes de la batería tanto como sea posible sin movimiento y los cables hacen con con cada lado de la batería.
3D imprimir 2 portapilas utilizando el 3D archivo adjunto.
Antenas y soporte
Que 2 de los siguientes.

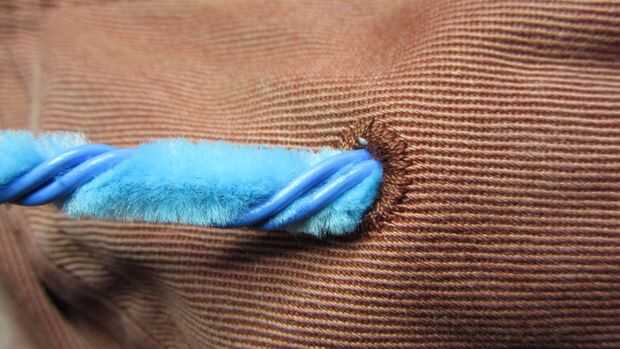

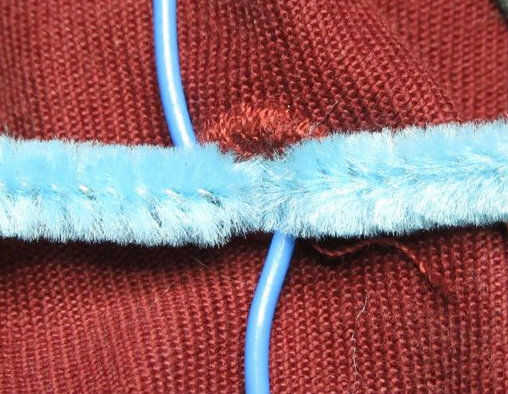

- Alimentación de la antena de la herida del alambre (alambres y tallos) a través de los agujeros de la gorra. Punto 2" se necesitan dentro del sombrero.
- Oriente la antena para que el conector no se ve desde el frente.
- En el interior del sombrero, curva el tallo para que la mitad izquierda y mitad a la derecho.
- Doblar el alambre por lo que uno se sube y se va hacia abajo

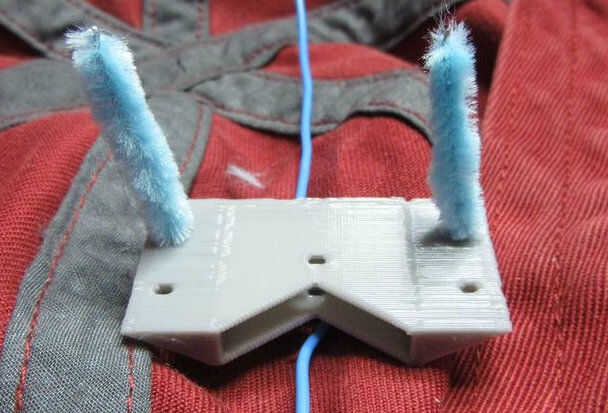

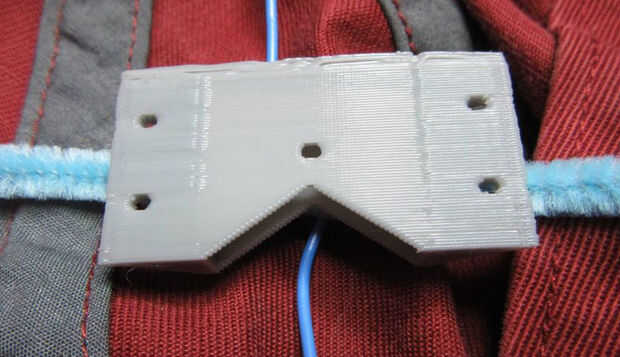

- Coloque el soporte de batería en el centro del tallo y los cables que será la parte más plana en la cabeza.

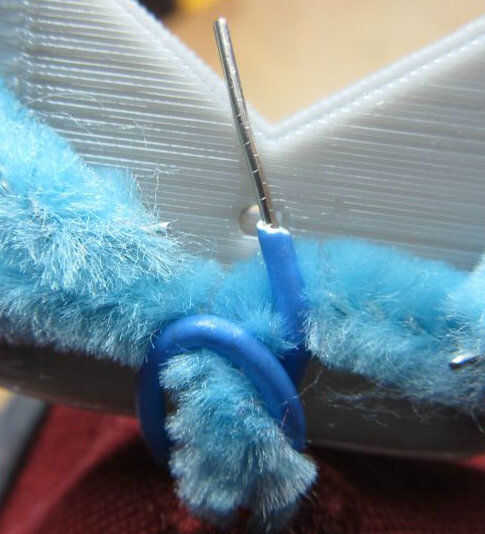

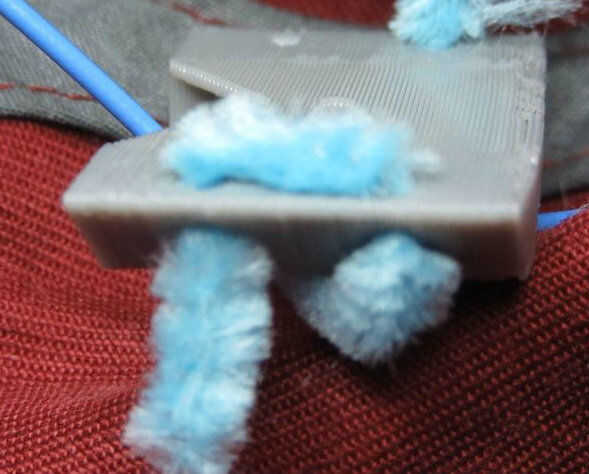

- Introducir la espiga en los orificios laterales del soporte. Tirar de modo que el vástago se enseña.
- Luego pase el tallo a través de los otros orificios laterales en el soporte. Tire de la madre enseñó.

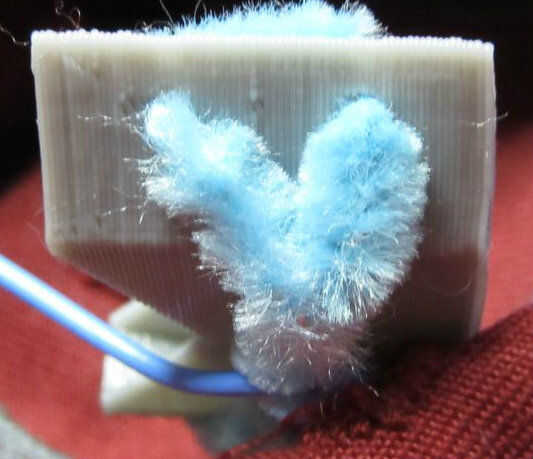

- Pliegue el exceso sobre sí mismo. Si hay demasiado exceso, corte algunas de ellas. Una alternativa es a desensamblar el vástago del soporte, agrega más longitud a la antena y vuelva a montar.

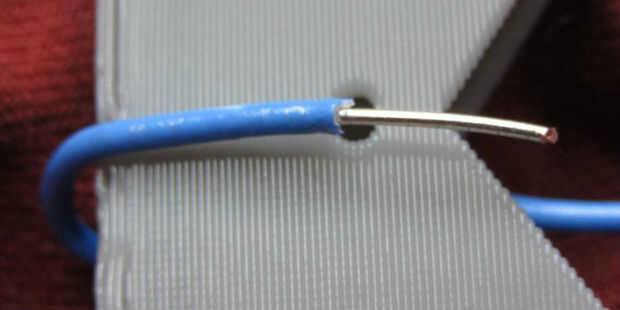

- Coloque el alambre sobre el agujero central del lado superior del titular (el lado que no toque el cabezal). Corte el alambre dejando aproximadamente 1,5 cm del agujero al extremo del alambre.
- Ser muy cuidadoso, tira de aislador. Si accidentalmente se corta el alambre desnudo, vas a tener que desarmar y posible descansar todo.

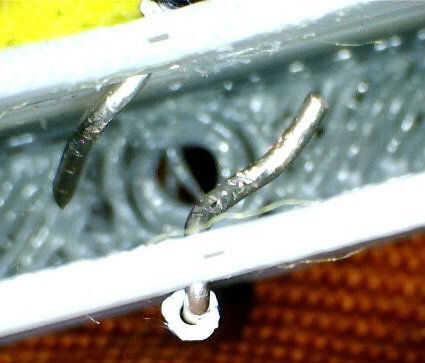

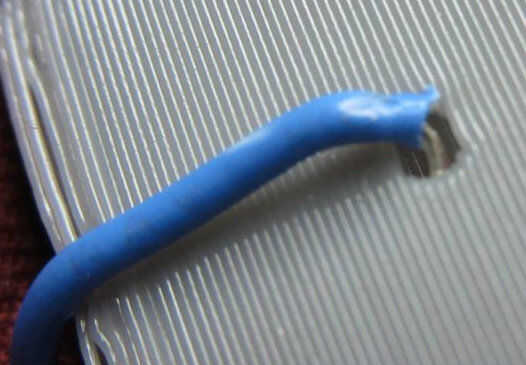

- Empuje suavemente el alambre desnudo en el agujero y en el interior de la tapa del soporte el cable pelado apuntando hacia la parte posterior del soporte.
- Envuelva el otro cable en la parte trasera del titular a la suspensión de otro centro y repetir el proceso anterior.

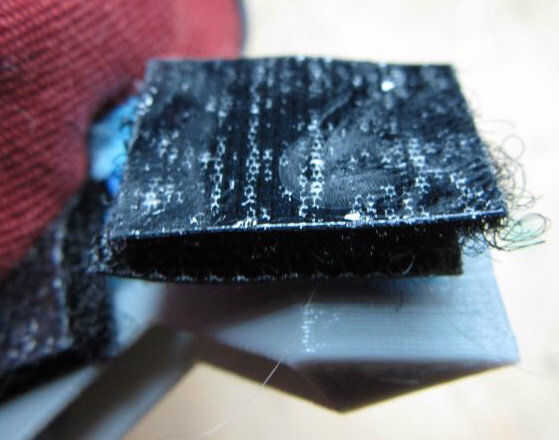

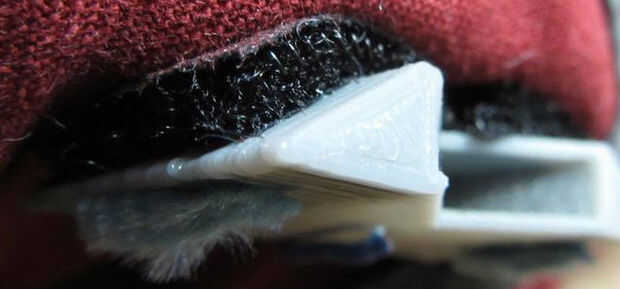

- El titular tendrá tendencia a girar. Para evitar use cinta de espuma doble palo o parte posterior adhesiva Velcro mantenga el soporte en el sombrero y guardar de la curva.
- Pone una pila en el soporte.
- Doblar la antena para que se vea como antenas de un insecto (o ubicados hacia fuera curvado hacia adentro).
LED
Realice estos pasos para ambos antena.

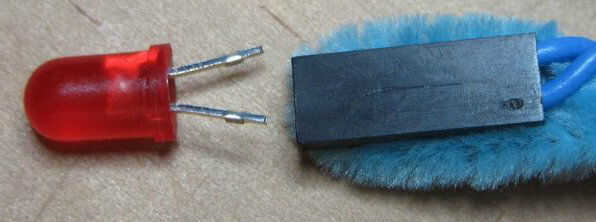

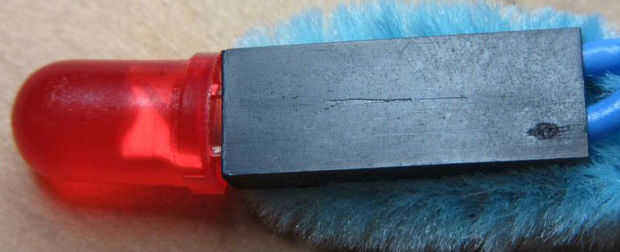

- Cortar los cables que al insertarla en el conector de la parte inferior del LED se lava con la parte superior del conector. Para mí, que es de aproximadamente 6mm.
- Para asegurar que el LED no caiga con desgaste normal, doble los cables de LED, que proporciona resistencia dentro del conector. Pero si no puede obtenerse suficiente resistencia, añadir un pequeño punto de pegamento caliente para mantener el LED en su lugar.

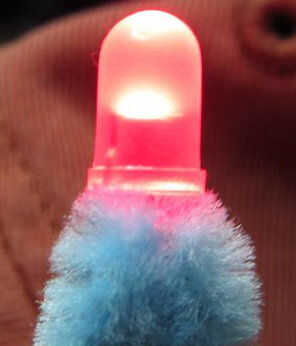

- Poner el LED en el conector. Si no enciende, vuelta.
Por lo es la estructura básica. Toma un poco de paciencia, destreza y diligencia. Los niños más pequeños pueden necesita ayuda especialmente con prensado y wire stripping. Creo que todos los demás serán capaces de manejarlo.
