LED resina cubo V2 (5 / 11 paso)

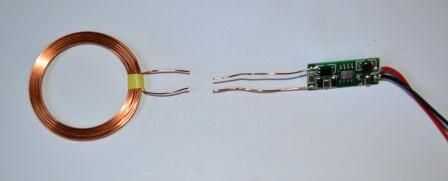

Paso 5: Añadir la bobina de carga

La siguiente cosa a hacer es conectar la bobina de carga en cada extremo de la batería.  Hay un par de bobinas de carga diferentes.  Decidí ir con los 9v uno que me da más opciones en cuanto a tensión.  5v funcionaría muy bien si estaba usando sólo 3 pilas AAA.   Cuando están cargando las pilas que desee el voltaje más alto que el voltaje real de las baterías.

Pasos:

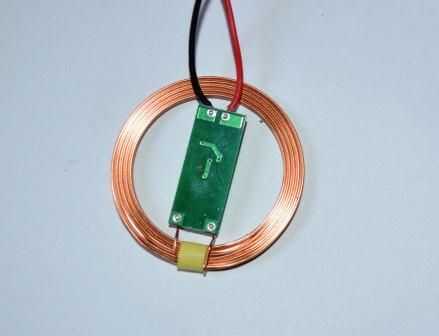

1. la primera cosa a hacer es mover la placa de circuito en la bobina de carga al interior de la bobina. De los extremos de la placa, ajuste al tamaño de la soldadura y luego volver a la soldadura como se muestra a continuación.

2. la tarjeta de circuitos debe estar en algún lugar cerca de la mitad en la parte inferior de las pilas.  Caliente puede pegar esto en su lugar si quieres.  Yo no se molestó.

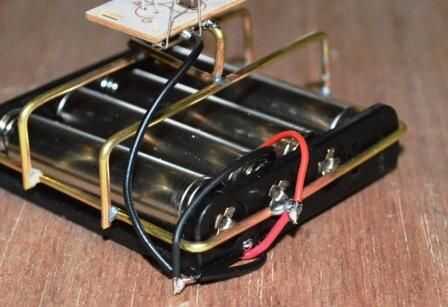

3. recorte y conectar los cables de la placa de circuito a los terminales de la batería, asegurándose de que las polaridades estén bien.

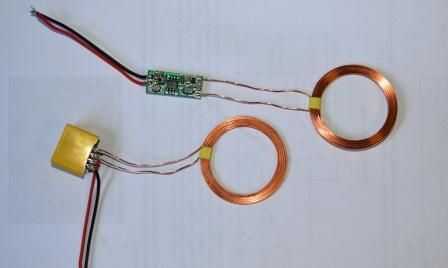

• En esta etapa he probado la coli bajando las pilas y entonces enganchando la otra bobina hasta mi cargador de teléfono para ver si todo funciona ok.
