LED resina cubo V2 (3 / 11 paso)

Paso 3: Baterías parte 2

Copper Frame
El siguiente es hacer un marco de alambre de cobre.  Sin esto las baterías seguirán cayendo por.

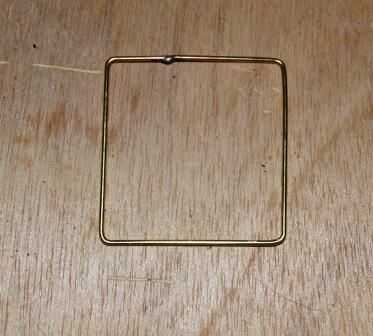

1. doblar un trozo de cobre así que va todo alrededor de la caja de la batería como se muestra.  Asegúrese de que es un ajuste apretado.  Esto asegurará que las baterías se mantienen en su lugar.  El soporte plástico de la batería se pone un poco endeble una vez que se cortan gran grandes agujeros en ella!

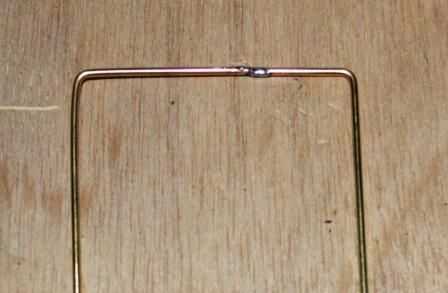

2. los 2 extremos con un mini antorcha y algún flujo de soldadura de la soldadura.  Si es necesario, utilice una lima pequeña para quitar cualquier exceso soldadura.

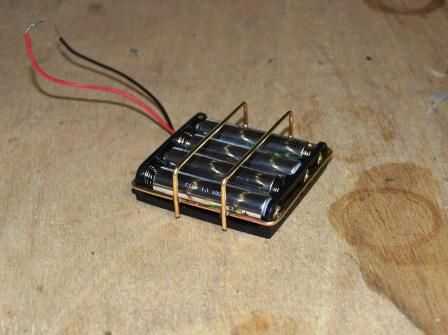

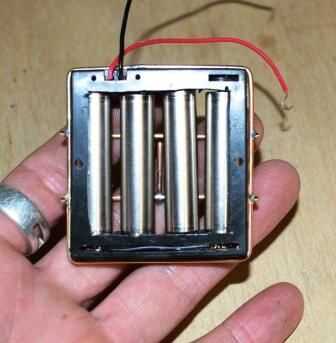

3. prueba empujando el marco cobre sobre el soporte de la batería y colocar las pilas en el portapilas.

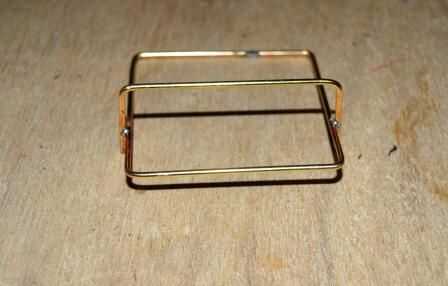

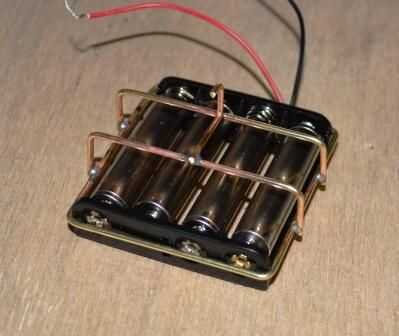

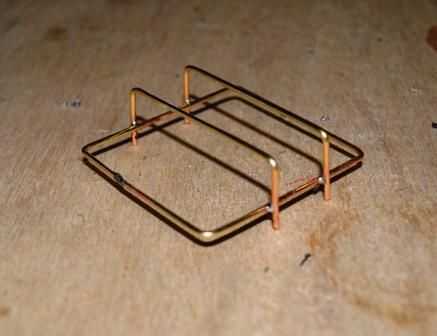

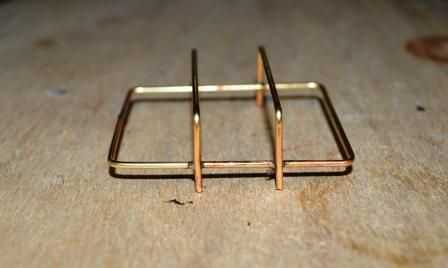

4. a continuación añadir un par de hilos de cobre del soporte como se muestra.  Esto ayudará a mantener todo lugar - más verse bien.

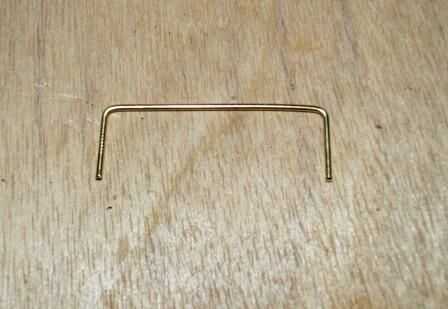

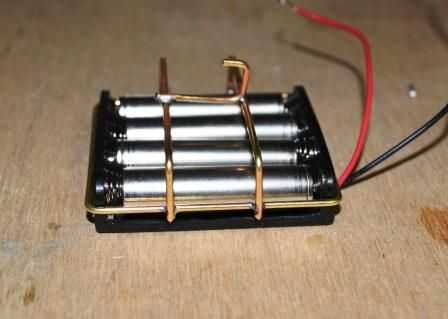

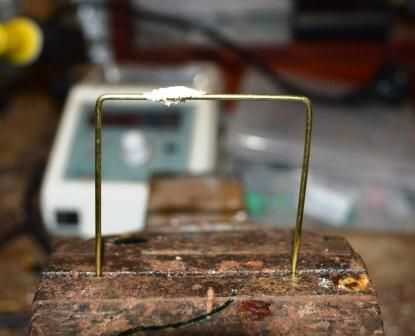

5. luego doblar un pedazo de cobre como se muestra y coloque en los soportes de cobre 2.  Esto es donde se suelda el circuito impreso en.

6. Conecte el cable positivo a la estructura.  Es muy importante asegurar que se une al extremo positivo; hará fijar la placa de circuito un montón más fácil más adelante.
