LED resina cubo V2 (10 / 11 paso)

Paso 10: Docking Station

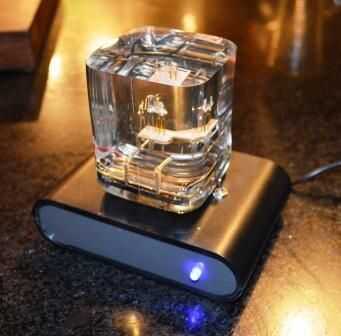

Ahora que han terminado su cubo de resina LED necesita una estación de acoplamiento para cargar para arriba.

Pasos:

1. en primer lugar encontrar un cuadro de proyecto adecuado para almacenar los componentes electrónicos.  Encontré la que usé en mi tienda de electrónica local.

2. determinar donde el centro está en el interior de la caja.  Esto es donde tienes que pegar la bobina de carga.

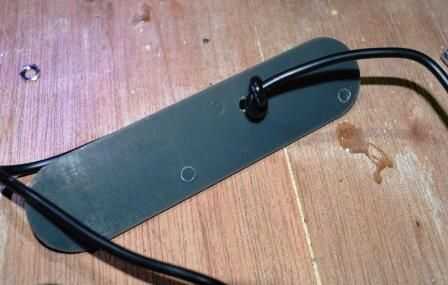

3. Perfore un agujero para el cable de alimentación pasar y hacer un nudo como se muestra a continuación.  Esto asegurará que no tire de la cuerda.

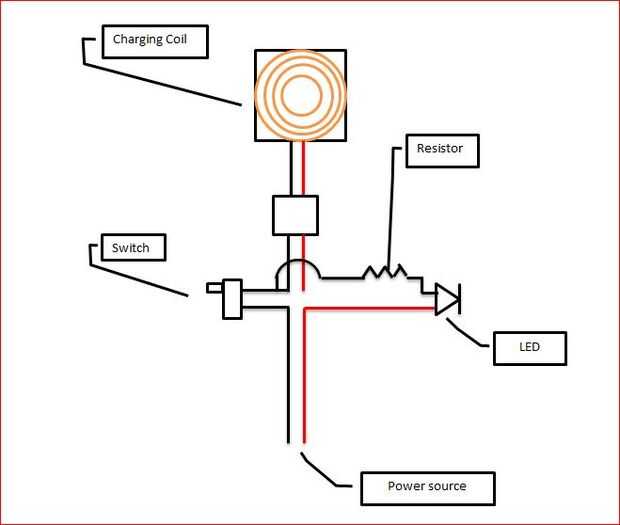

4. conectar todo como el siguiente diagrama muestra.
.

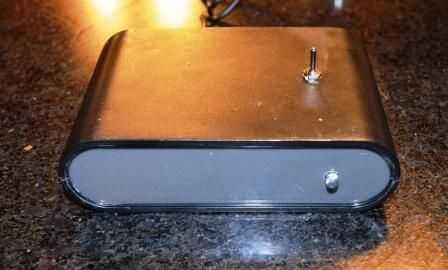

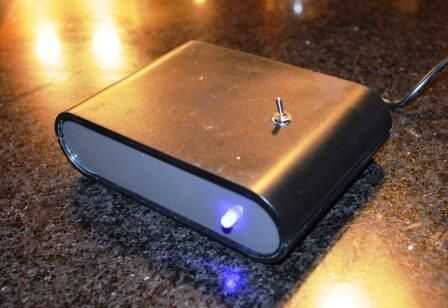

5. Haga un orificio en la parte superior de la estación de acoplamiento para el interruptor de encendido y conecte.

6. caliente pegamento en su lugar la bobina de carga.  No poner demasiado pegamento primero como quieres que tenga la bobina en el lugar correcto antes de pegar abajo permanentemente.

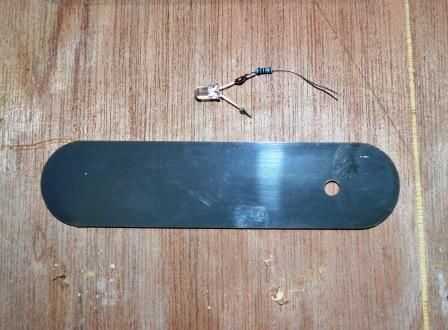

7. pegamento el LED en su lugar.
