LED-probador de corriente constante (3 / 3 paso)

Paso 3: Cómo funciona

Este circuito es bastante simple de construir y comprender en principio. Para calcular los valores exactos es una tarea más difícil.

Cómo funciona:
El truco de este circuito es que la base de T1 está conectada a un emisor de T2 y la base de T2 está conectada al colector de T1. Así que estos dos transistores rivalizan para la toda corriente que fluye a través del LED.
Construyen algo que se llama un sistema de retroalimentación negativa. Un aumento de la corriente a través de T2 levantaría el potencial en la base de T1, que luego se levantaría la corriente a través de T1. Esto sucede, una parte de la corriente que antes iba a la base de T2 justo directamente fluiría a través de T1 y como resultado el T2 se iba a cerrar un poco más y reducir la corriente a través de él (y el LED).

No es un Reglamento perfecto porque para un aumento del voltaje de entrada la corriente también aumenta lentamente, pero no demasiado excesivo.

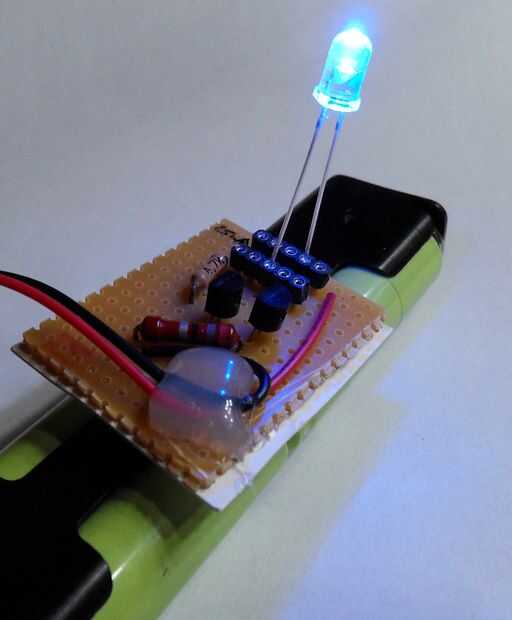

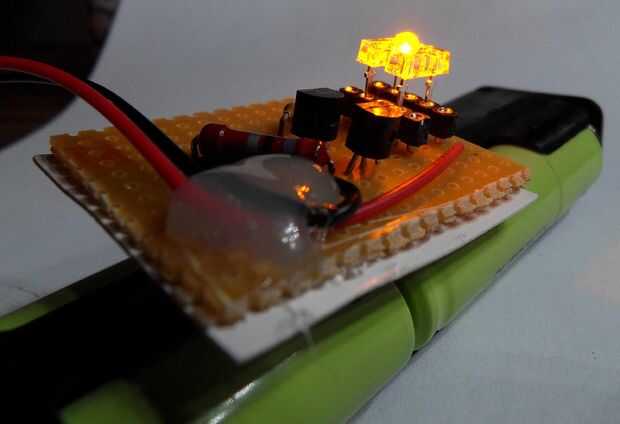

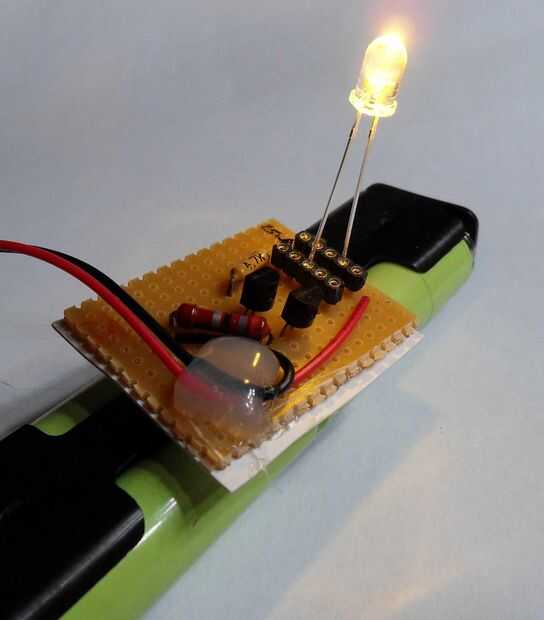

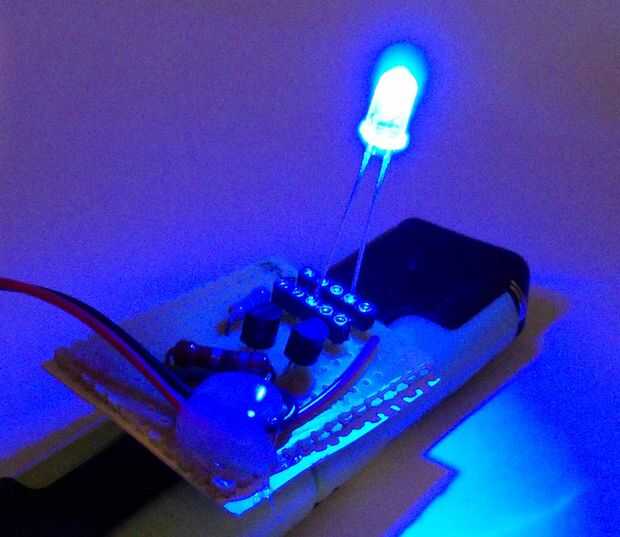

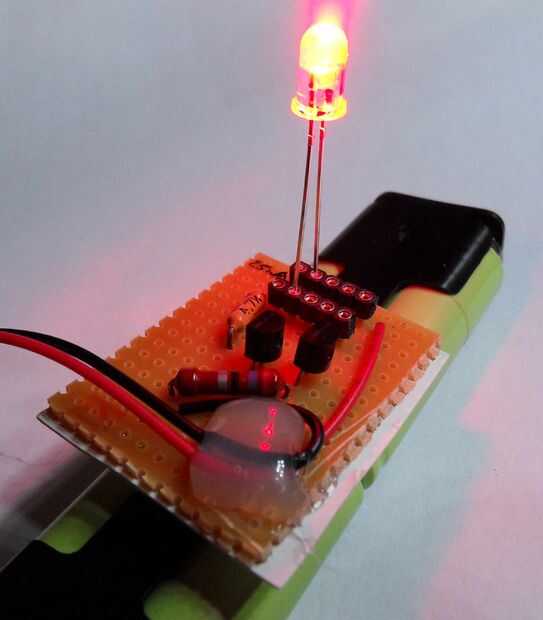

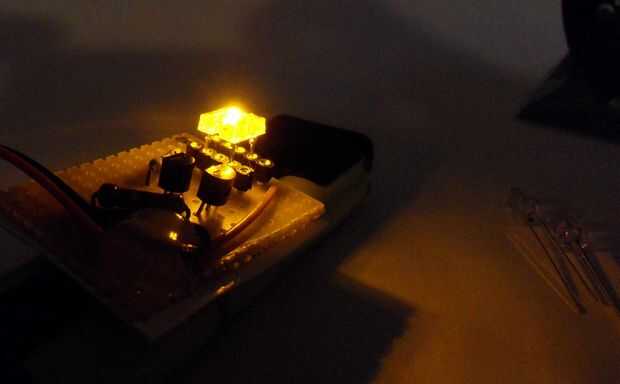

Para mostrar que funciona he probado unos LEDs con él.

Divertirse y mantener el edificio!
