Paso 5: Indicador de circuito abierto

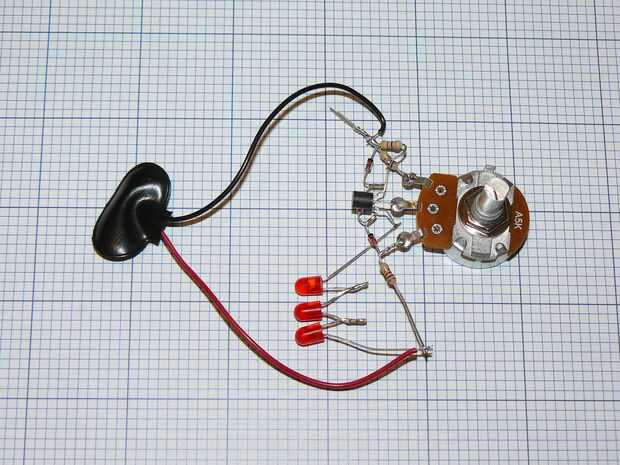

Suelde el cable negativo (negro) del clip de la batería a la ensambladura de la resistencia de 47 ohm, resistencia de 1 K ohm y diodo.

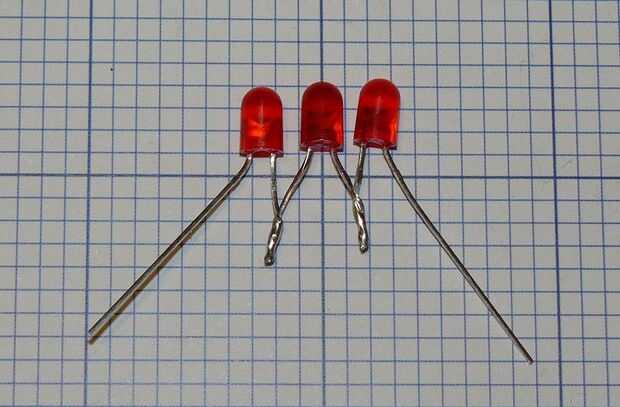

Realizar una conexión de soldadura temporal desde el colector del transistor al cátodo de los LEDs.
Realizar una conexión temporal soldadura de la resistencia de 1 K ohm al ánodo de los LEDs y el cable de pinza (rojo) positivo de la batería.
Conecte una batería de 9 voltios y girar el pote de 5 K de la CCW a CW. El LED debe apagarse de máximo brillo.
Mida el voltaje a los terminales izquierdos y derecho del pote de 5 K. Lectura debe ser aproximadamente 450 mV izquierda y derecha V 2.1.
