LED Pong (7 / 20 paso)

Paso 7: Montar todo a la Junta

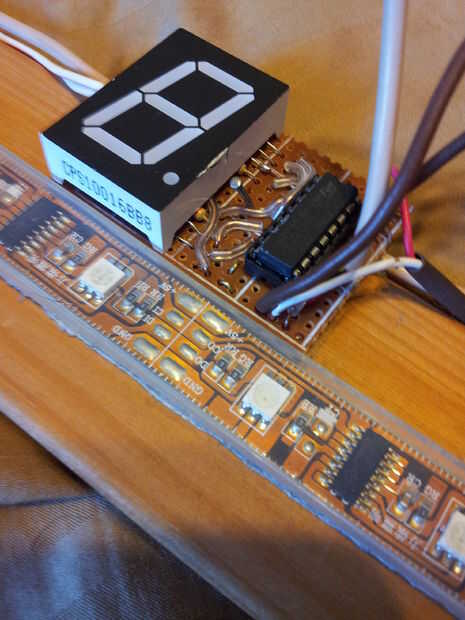

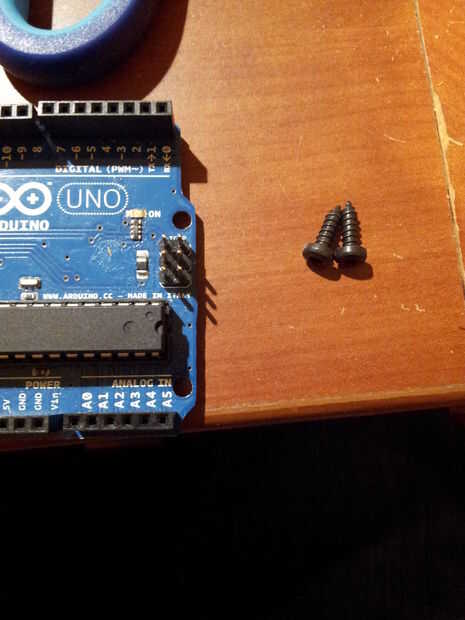

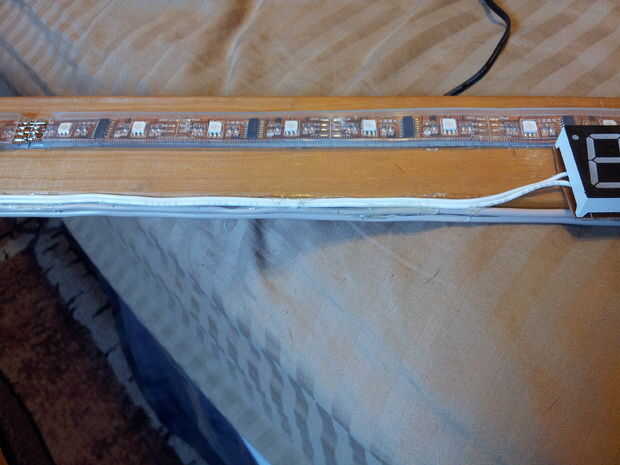

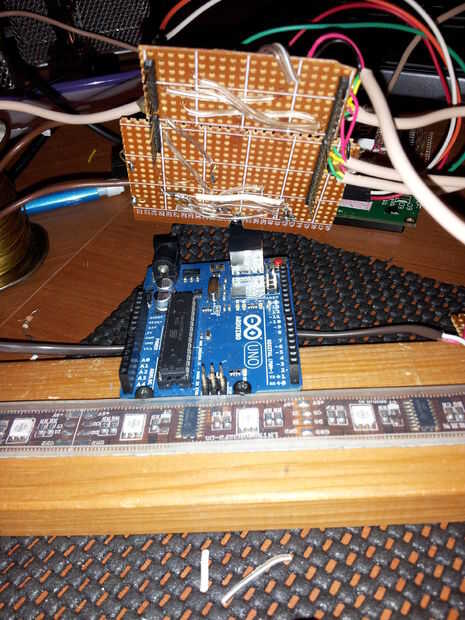

Ahora usted está listo para conectar todo junto! Tienes varias opciones a la hora de montar todo. Usted puede montar permanentemente todo o se puede hacer lo que hicieron y hacen para que todo se puede quitar. Ya tenía el punto medio marcado en la madera por lo que acabo de encontrar el medio de Arduino y había alineado. Quería asegurarse de que fácilmente podría eliminar mi Arduino del proyecto usé dos tornillos para sujetar en posición (primera y segunda imagen). Ahora, vas a añadir unos pocos más alambres. Si nos fijamos en el quinto cuadro, vas a añadir los dos cables marrones que suministran energía a los tableros. Uno está conectado a tierra y el otro está conectado a + 5 voltios de la salida del regulador de voltaje. También vas a agregar tierra y + 5v los cables que enlazan los dos tableros juntos (quinta foto).

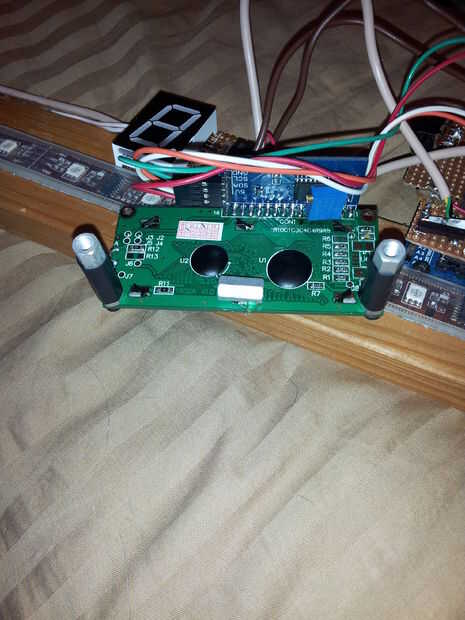

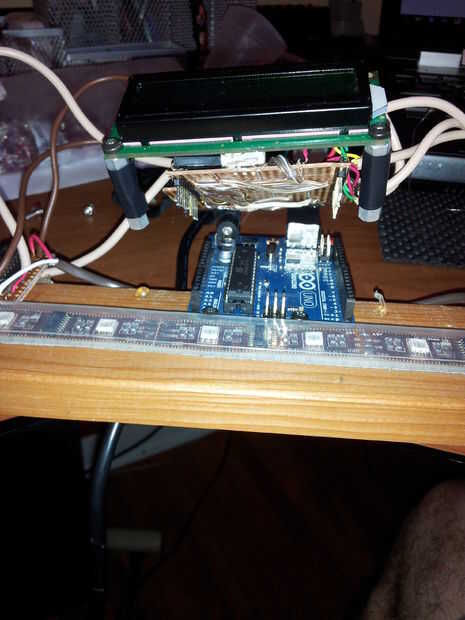

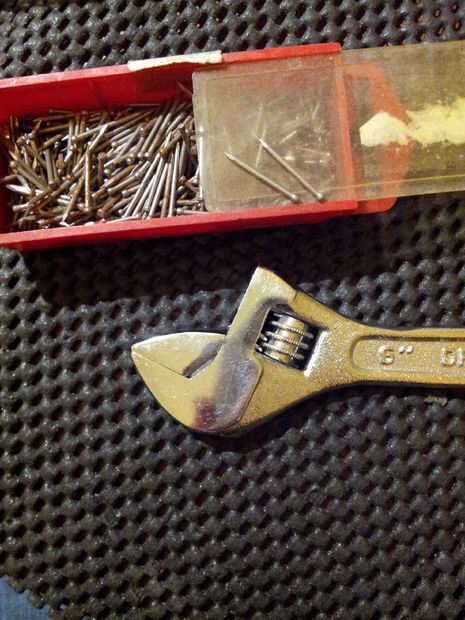

A continuación, monta los tableros a la madera con unos clavos de diámetro realmente encontré en mi garaje (tercera imagen); chinchetas además funcionaría. Decidí a los marcadores del espacio 2 pulgadas lejos de Arduino y luego clavó en el lugar con una llave pequeña como el martillo (Cuarta imagen). Le aconsejo grabar algunos daños y arañazos de espuma al marcador cuando usted está golpeando en las uñas para que no accidentalmente les.

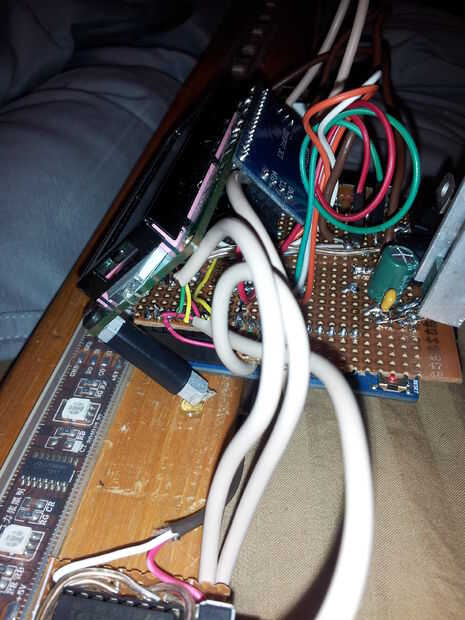

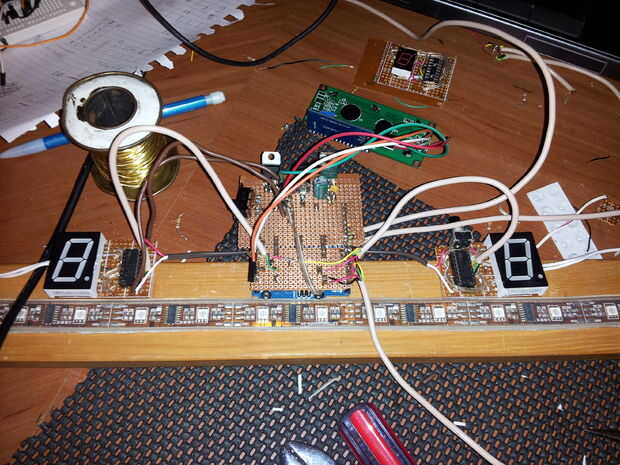

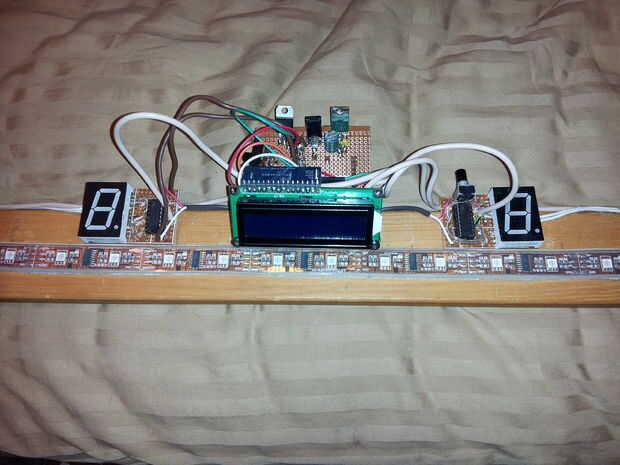

Ahora para el LCD. Usted va a necesitar conectarse SDA de la interfaz serial A4 y SCL a A5 si no lo has hecho ya. Luego, conecte el cable de tierra a tierra y los 5V a la salida del transistor. Entonces puede montar la pantalla LCD sin embargo le gustaría. Yo sólo caliente pegado al escudo Arduino (imagen de la sexta y séptima).

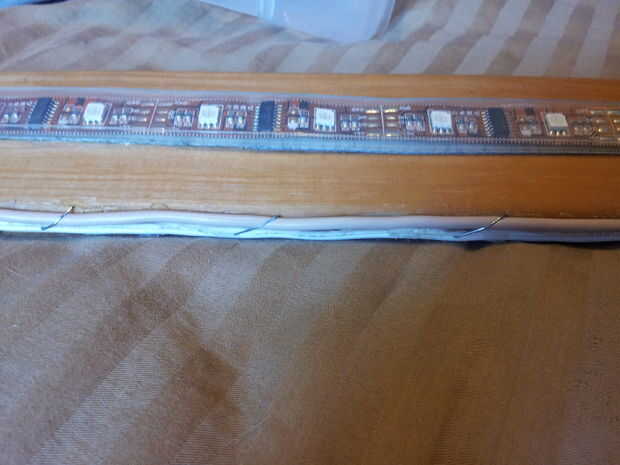

Originalmente, caliente pegué los cables a la placa (imagen IX) pero parecía clase de sucio y finalmente se cayeron. Así que acabé utilizando grapas de la grapadora y cuidadosamente los golpeados en (cuadro 10). Funcionó muy bien!

Como se puede ver en el cuadro 11, el Arduino todavía se puede quitar fácilmente.
