Paso 2: Especificaciones y función
Especificaciones:
voltaje de entrada: 2V a 18V
voltaje de salida: hasta 0.5V menor que el voltaje de entrada (0.5V deserción)
actual: 20 amp + con un gran disipador de calor
Límites máximos:
el único límite para la fuente actual es Q2 y la fuente de energía utilizada. Q2 actúa como una resistencia variable, que para el voltaje de la fuente de alimentación para que coincida con la necesidad de los LED. tan Q2 será necesario un disipador de calor si hay un LED de alta corriente o el voltaje de la fuente de energía es mucho mayor que la tensión de la cadena de LED. con un gran disipador de calor, este circuito puede manejar mucha potencia.
El transistor Q2 especificado trabajará hasta sobre fuente de alimentación de 18V. Si quieres más, mira mi Instructable sobre circuitos de LED para ver cómo necesita cambiar el circuito.
Con sin disipadores, Q2 puede sólo disipar alrededor de 1/2 vatio antes de llegar muy caliente - eso es suficiente para un 200mA corriente con hasta 3 voltios de diferencia entre alimentación y LED.

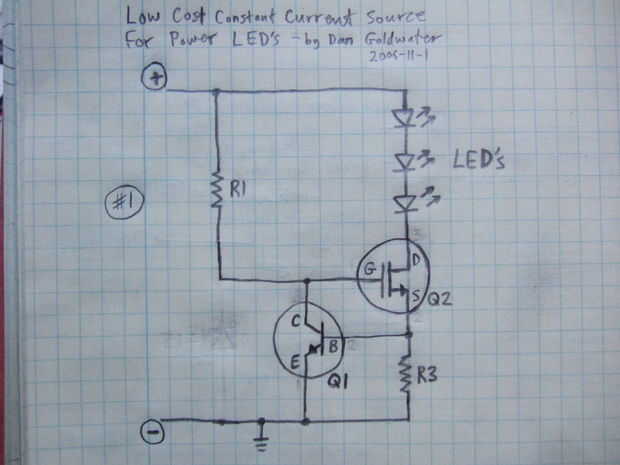

Función del circuito:
-Q2 se utiliza como un resistor variable. Q2 comienza encendido por R1.
-Q1 se utiliza como un interruptor de detección de sobrecorriente, y R3 es la "resistencia de sentido" o "resistencia set" que activa Q1 cuando fluye mucha corriente.
-El flujo de corriente principal es a través del LED, a través de Q2 y a través de R3. Cuando demasiada corriente fluye a través de R3, Q1 se empiezan a encender, que empieza a apagar Q2. Apagar Q2 reduce la corriente a través del LED y R3. Así que hemos creado un "circuito de retroalimentación", que rastrea la corriente continuamente y lo mantiene exactamente en el punto en todo momento.
