LED inalámbrico fácil (5 / 5 paso)

Paso 5: Pruebas y solución de problemas

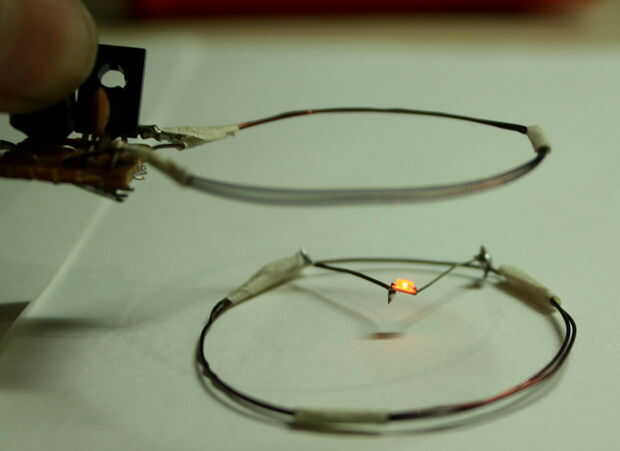

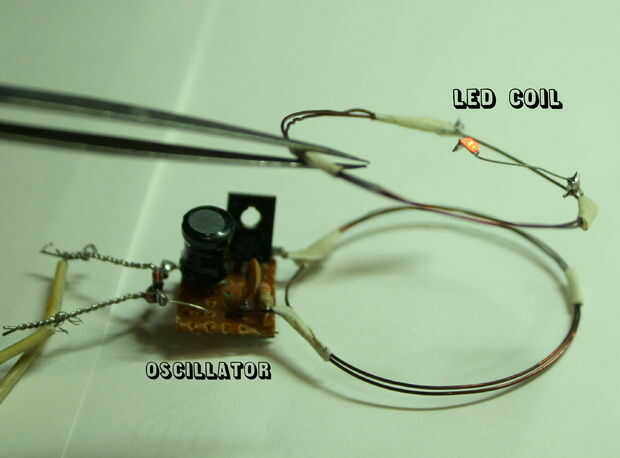

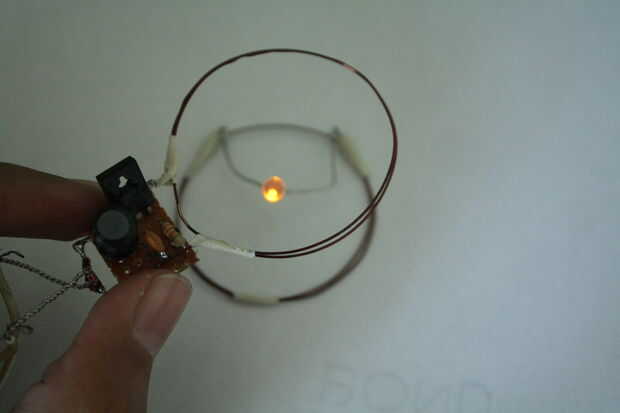

PRUEBA EL CIRCUITO:

1. conectar el oscilador con una fuente de potencia DC (6-12V dependiendo de tu transistor).

2. Coloque la bobina de conductor en una superficie plana estable.

3. Sujete la bobina led que tanto las bobinas están en planos paralelos.

4. Ponga la bobina LED cerca de la bobina del oscilador (no traen en contacto).

5. el transistor puede calentarse un poco, pero eso está bien!

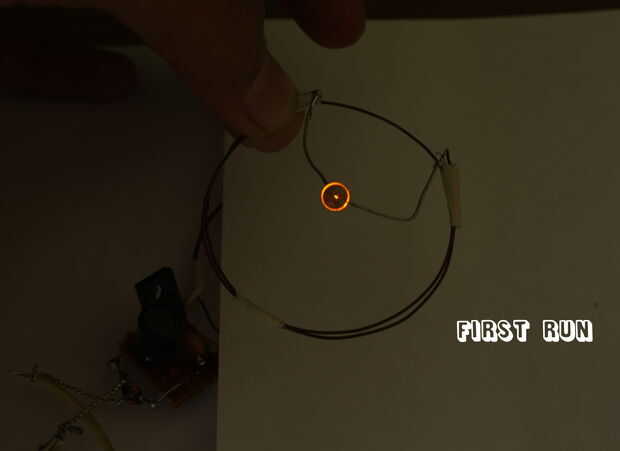

5. ¡ éxito!

SOLUCIÓN DE PROBLEMAS:

1. revisar los empalmes de la soldadura.

2. Evite tocar los contactos sueltos en el tablero del oscilador.

3. Asegúrese de que las bobinas estén circular y no deformado.

4. Mantenga las bobinas en una distancia óptima.

5. Si las bobinas están inclinadas un poco entonces el LED no brilla tan brillantemente.

Sugerencias y correcciones son bienvenidas! No dude en hacer sus preguntas acerca de este i'ble!
