Paso 3: Fijar el conjunto disipador/LED en los tubos de aluminio
Yo pude han hecho un mejor trabajo aquí y utilizar un método más formal o una manera diferente para fijar el disipador de calor en el tubo o en un soporte diferente. Hice un sencillo sencillo y un poco sucio.

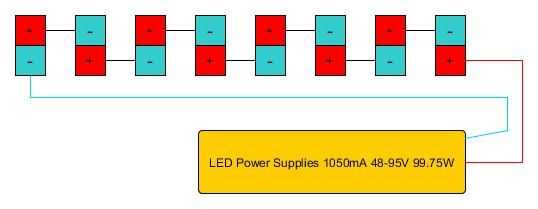

- Alinee y espacio de los 8 conjuntos de disipador/LED, LED abajo. Recuerde alternar la orientación del LED para permitir el cableado en serie como se muestra en la primera ilustración.
- Usar un disipador de calor del espacio al espacio de los
- Alinee los disipadores de calor entonces empujando lateralmente con una regla o guía estrecho
- Coloque el tubo de aluminio de dos 500mmx6mm en la parte superior del disipador de calor alineado, entonces debe espacio entonces uno mismo automáticamente encontrar su lugar entre la fila de la construcción del disipador de calor
- Preparar una pequeña cantidad de pegamento epóxico y aplicarla en el lado en el borde del disipador de calor y los tubos de aluminio. El pegamento que usé a empezar a quedar más difícil después de 5 minutos. Fui capaz de pegar dos fregaderos por lote de preparación de epoxy
- Espera, cuánto depende del pegamento que utilizas.

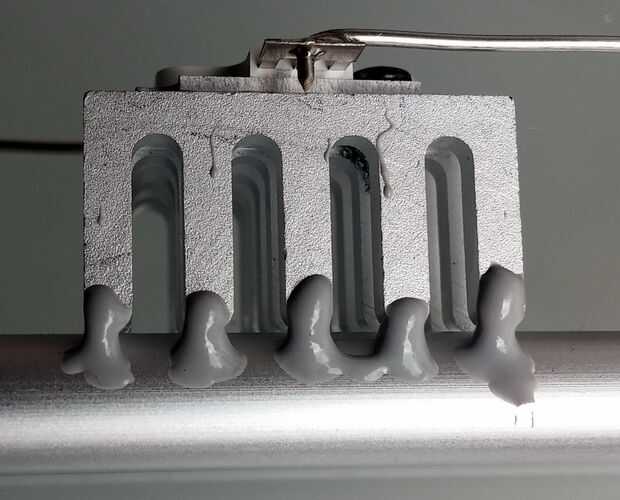

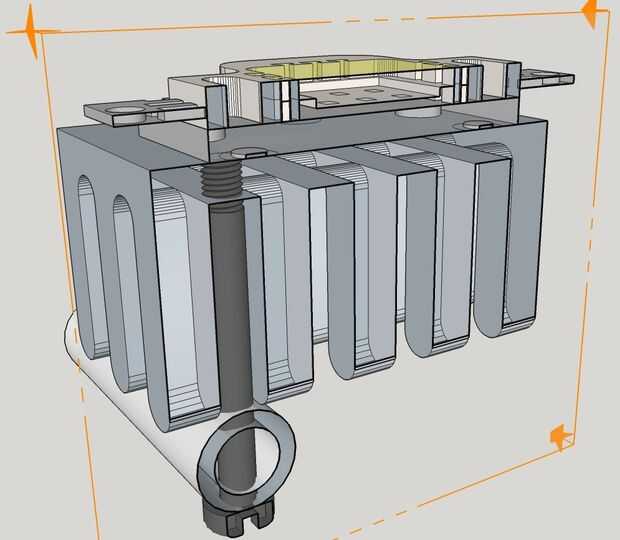

El resultado fue un poco desordenado, ver la foto. En algún lugar arruinado mis esfuerzos de intentar conseguir algo estéticamente atractivo. He probado con pegamento, es mucho más limpio pero recuerda no puede hacer cualquier ajuste, requiere mucha más precisión y preparación. También puede atornillar los tubos para el disipador de calor como en la ilustración o usar de forma completamente diferente.

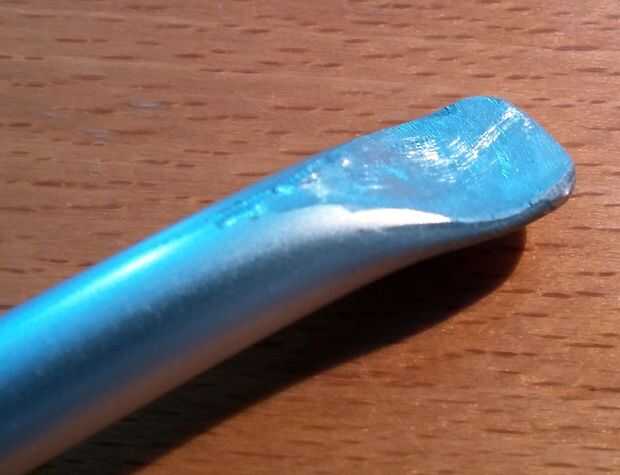

En el prototipo sktechup flatted las extremidades del tubo de aluminio haciendo un bonito final para fijar la rampe. En la práctica necesita una prensa pequeña, usando un martillo dar un resultado feo, ver una prueba en la última foto, así que mantener mis tubos intactos.
Unos 20 minutos más el tiempo para el pegamento se endurezca
