Paso 2: Fijación del LED en el disipador de calor
Fijando el LED en el disipador de calor es probablemente el más difícil pero el más importante del proyecto.
Mi LED tienen dos agujeros de 2,5 mm, perfecto para ajustes de los tornillos de 2mmm. La mayoría de los 10W LED que vi son construidos en el mismo diseño

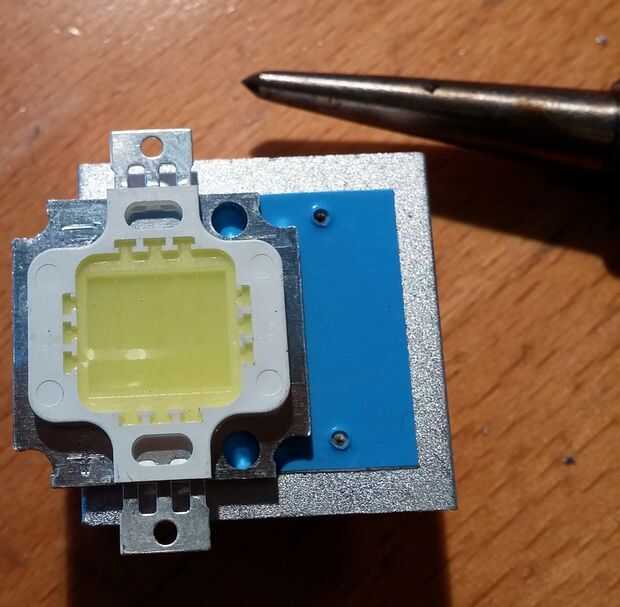

- Medir las posiciones de los orificios en el calor y utilizan algo para marcar antes de perforarlos. (mi "algo" es mostrar al lado del disipador de calor en la primera foto, "incluido" en la sugerencia de traducción en francés, Bienvenido)

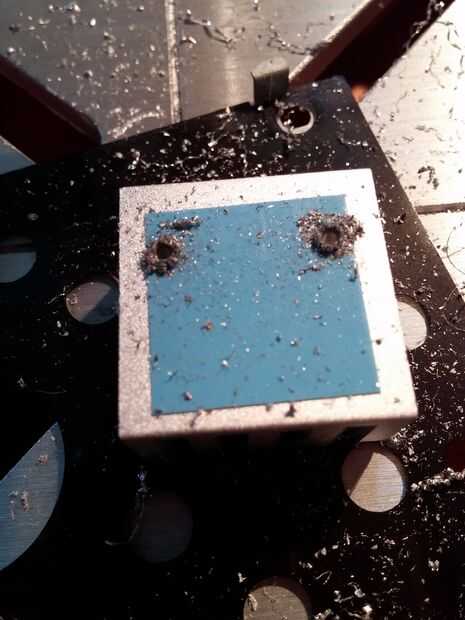

- Taladro con una broca de 1,6 mm. Usé una broca de 1,5 mm y mover la pieza en el taladro para hacer el agujero más grande. No es lo ideal pero un 1,6 mm taladro no es fácil de encontrar. 1,5 mm es demasiado pequeño para el tap de 2mm.

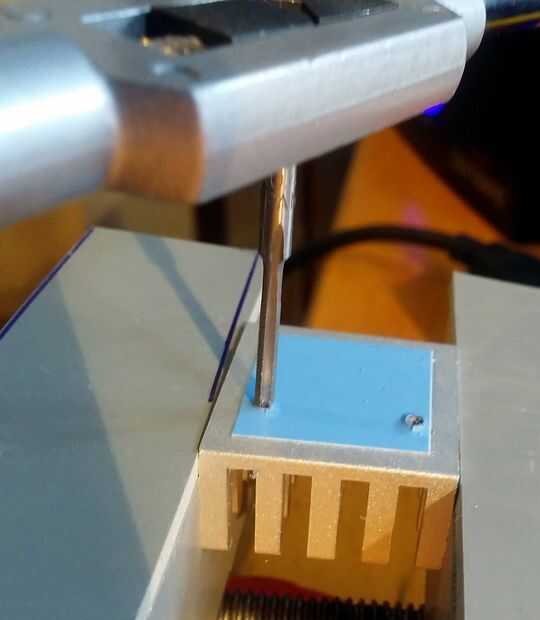

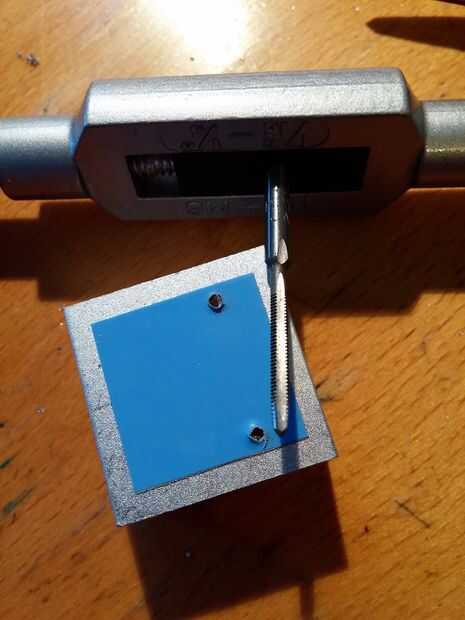

- Limpiar y hacer los agujeros de rosca con el grifo. Lento y constante, girar a un recorrido por la mitad y volver un cuarto, esto es el movimiento. Mejor probar primero en un repuesto, podría ser un poco complicado si nunca lo has hecho antes, sobre todo que los pequeños. Usted puede encontrar a una guía aquí. Aluminio puede ser pegajoso el grifo acero, comprobar después de cada taladro

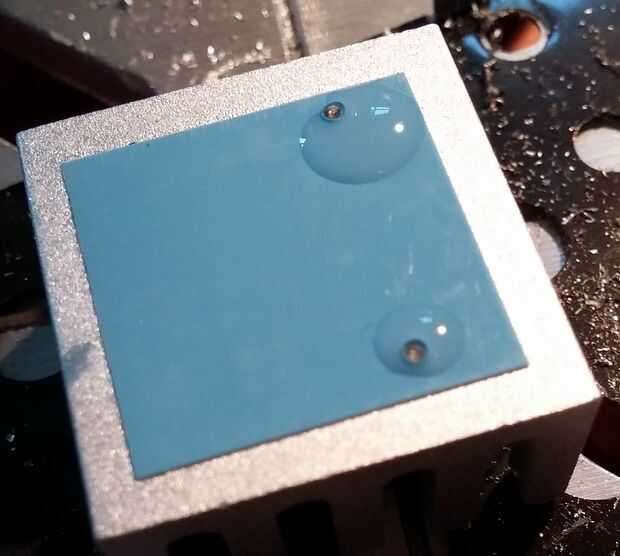

- Cuando limpie la superficie y retire la hoja de protección de plástico azul si como me hay un parche térmico en el disipador de calor
- Limpie alrededor del agujero, encontrará alguna chatarra metálica que impedirá que el LED se pegan correctamente en la superficie del fregadero. Usé un destornillador pequeño

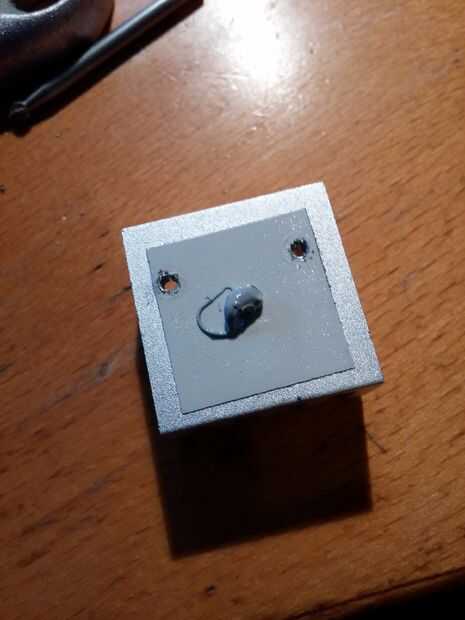

- Poner algunos compuesto termal, no hace daño incluso si ya hay un parche térmico. Se puede propagar un poco antes de instalar el LED

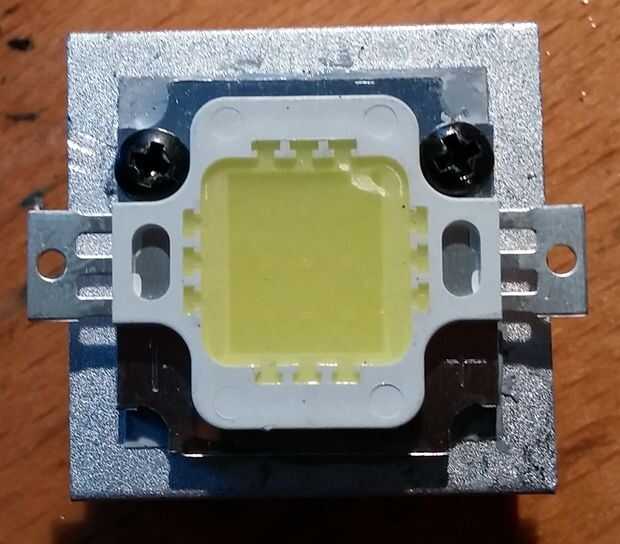

- Instalar el LED y tornillo en la superficie del disipador térmico con dos tornillos de 2x3mm. La base de aluminio del LED es aproximadamente 1,5 señal de mm es muy rígido y transferirá la presión en toda la superficie de la base de LED, asegurando un buen contacto con el disipador de calor.
- Asamblea sólo 7 ir
10 minutos
Usted puede usar sólo un adhesivo térmico si es demasiado complicado para ti pero no sé si será lo suficientemente fuerte

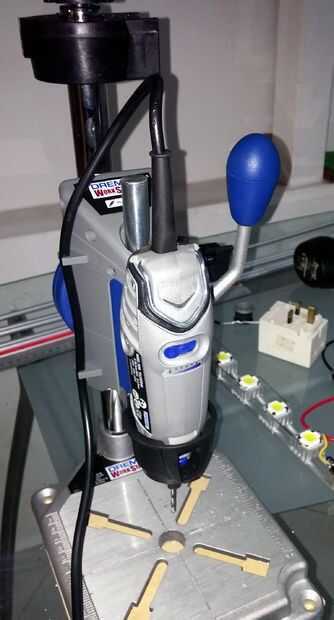

Estoy utilizando una herramienta Dremel 3000 en su estación de trabajo para perforar el agujero. Mucho más fácil y precisa que hacer sin y con una taladradora más grande.
