LED animado árbol de Navidad 2015 (6 / 9 paso)

Paso 6: Programar el microcontrolador

  • Descargar el. Archivo hexadecimal. (La primera versión de firmware es en el archivo zip junto con todos los documentos de construcción) (Busque nuevas versiones de firmware ya sea aquí o en mi sitio web )

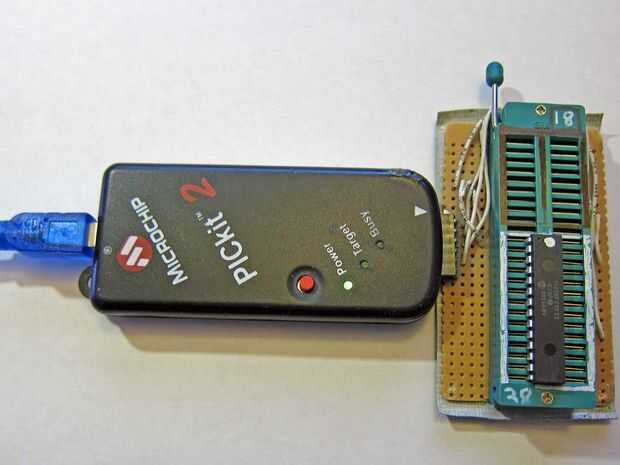

  • Utilice el programador Pickit2 de Microchip o Pickit3. El Pickit3 está disponible de Microchip Direct. (El Pickit2 es ahora obsoleto). Hay versiones más baratas de "Clonar" de eBay que puede o no trabajar.
  • Descargar el standalone Pickit software de programación de la Página Web de Microchip.
  • El Pickit2 o 3 tendrá que ser enchufado en un zócalo ZIF programación de adaptador o conectada al IC pernos a través de un tablero de programación. Hice mi propia toma de programación. Se puede comprar barato de eBay.
  • Programa y verifique el microcontrolador luego insértela en la toma de pcb asegurando dispone de la forma correcta de alrededor (nota es la manera opuesta redonda al IC ULN2803, que no es buena práctica de diseño de pcb, pero permiten el uso de un solo lado pcb sin necesidad de muchos puentes de alambre).
