Paso 4: Que la secuencia de luces LED
El árbol está decorado con una serie de 16 LEDs de WS2812B que pueden ser pegadas a la hoja de la pantalla.
WS2812B LEDs estan disponibles ya sea en una superficie de 4 pines montaje paquete o premontado sobre pcbs pequeños de los vendedores de eBay de China.

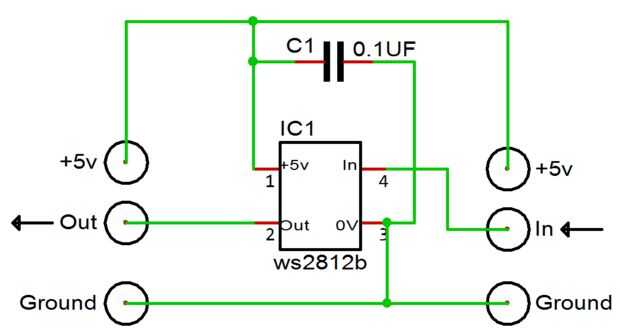

Cada LED necesita un pequeño 0.1uF condensador entre los pines de alimentación y de las juntas premontadas tener esto instalado.
Ya tenía un montón de LEDs y no tuvo tiempo de ordenar tablas de China así decidían hacer mi propio.
Cada LED a un pcb puede ser más incómoda y requiere idealmente unas pinzas y una lupa para conseguir el posicionamiento perfecto. (Recomendamos llegar si es posible del tipo preensamblado y omitir los pasos 1 -7).

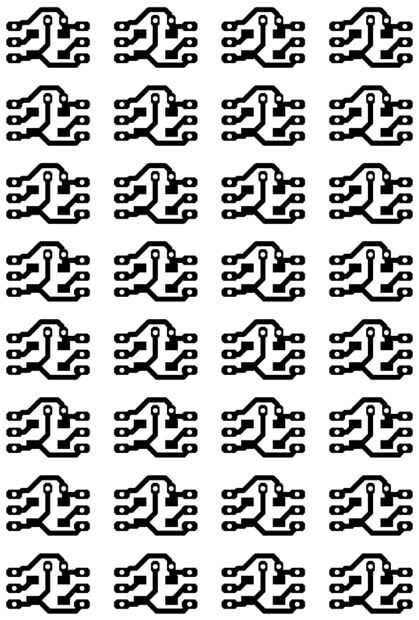

- Grabe un solo lado pcb con suficiente PCB individuales panellized para 16 luces (hice un tablero con 32 en caso de errores)
- Cortar el panel 16 PCB individual (para éstos que usé un tablero que era solamente cerca de 1mm de espesor y puede cortarse fácilmente con tijeras de metal)
- Compruebe la pcb para el grabado de errores (algunos de los repuestos que utilice si encontrado)

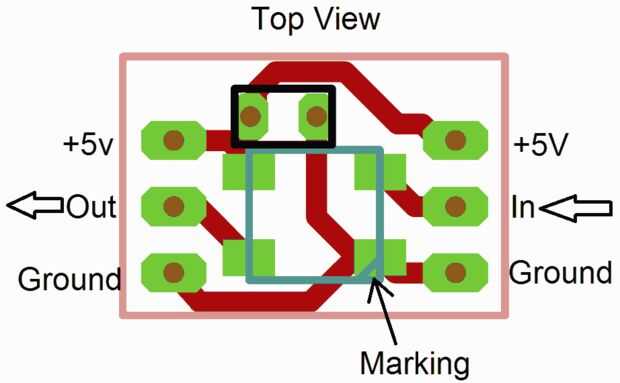

- Colocar un LED en el tablero con pinzas - ver foto (uno lado está marcado)
- Uno de los cables de soldadura y ajuste la posición con treezers caliente si es necesario.
- Los otros 3 leds de la soldadura.
- Montar un 0.1uF 50V condensador de cerámica.
Ahora para el cableado. Para ello usé un ordenador viejo de 40 vías cable de cinta IDE disco duro.
- Dividir el cable en trece conjuntos de 3 cintas de manera (uso cortadores afilados para nick el extremo del cable y luego pelar detrás)
- Toma forma una de las tres cintas, cortadores de uso a nick al final entre cada cable y pelar detrás de 1,5 cm en cada cable.
- Retire aproximadamente 0,5 cm de aislamiento desde el extremo de cada cable y tuerza lo alambres juntos listo para insertar en los agujeros de la pcb o soldadura a las almohadillas de pcb.
- Corte la cinta a unos 8cm (3 pulg) de longitud y repita los dos pasos anteriores en ello.
- La soldadura de los extremos a las tres pastillas en cada tablero y repita hasta que se realiza todos los 16 leds.
- En la última soldadura de placa LED 3 largas longitudes de conexión cable (unos 30cm (12")) a 5V, tierra y entrada cojines y márquelos.
La secuencia del LED puede o sujetarse al árbol ahora (utilizando cinta adhesiva transparente sobre cada led tablero) o puede esperar hasta que han probado que la cadena funciona OK antes de fijar en su lugar más adelante.
