Paso 2: Hacer la pantalla principal
La pantalla está destinada a ser colgado dentro de una ventana. La única razón de ser de plástico transparente es que no hace el cuarto oscuro durante el día! (Usted podría utilizar una hoja de madera en su lugar si quiere)
La ventana que se utilizará es unas pocas pulgadas más angosta que la hoja de plástico transparente que tenía disponible.
- Comencé cortando la lámina de plástico para encajar. Mi hoja fue proveído cubierto por una película plástica protectora y esto significaba que era fácil trazar la línea de corte con un lápiz indeleble en la película protectora (para que no deje marcas en la hoja actual más adelante).
Salí de la altura como suministrada a 91cm (aprox. 36") y corte la anchura hasta 52 cm (aprox. 20,5") por la sujeción a una regla larga para la hoja y suavemente anotando la línea cuidadosamente varias veces con un cuchillo para uso general resistente (cuchillo de Stanley).
Finalmente el corte fue lo suficientemente profundo para poder ajustar la hoja limpia a mano.

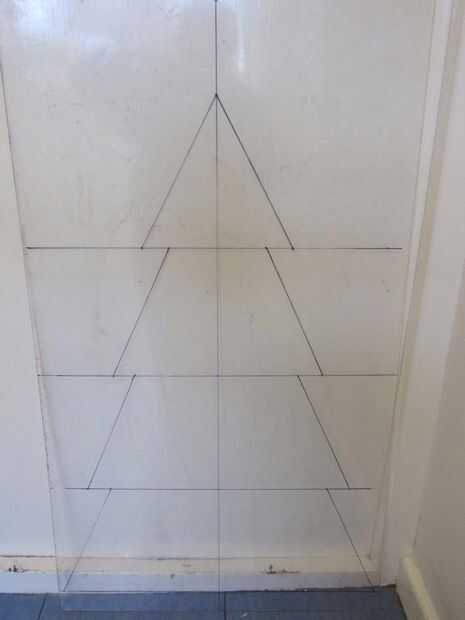

- A continuación el contorno del árbol debe dibujar sobre la hoja (dibuje la película protectora solamente)

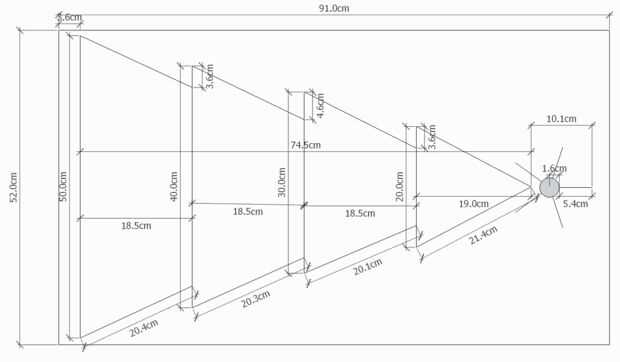

Para esto primero hice un simple plan 2D usando la versión gratuita de Sketchup. Dimensiones para que la tira LED verde debe ajustarse mediante el uso de longitudes de corte en los puntos de corte permitidos (puede solamente ser cortado cada 3 leds).
Luego imprimir el diseño en una hoja A4 de papel (con todas las dimensiones) que usaba para marcar las líneas en la hoja de plástico.
- Luego corté los cuatro pedazos de tira de LED horizontales (en las marcas de corte exacta) para hacer tramos de 50cm, 40cm, 30cm y 20cm
- Luego corté ocho longitudes de exactamente 20cm para las secciones diagonales.
- Puede que necesite experimentar con la colocación de las tiras de la hoja antes de fijarlos en posición.

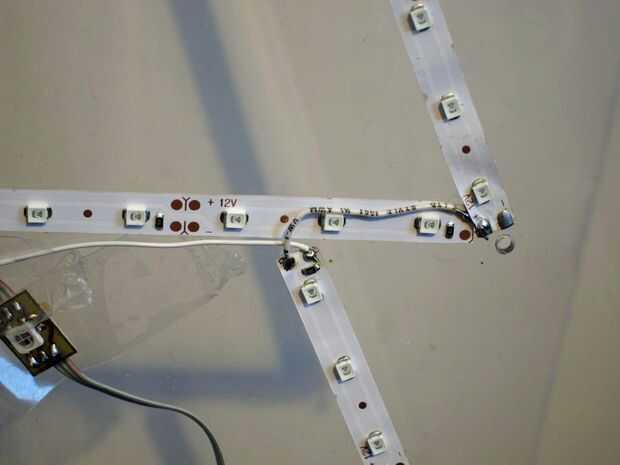

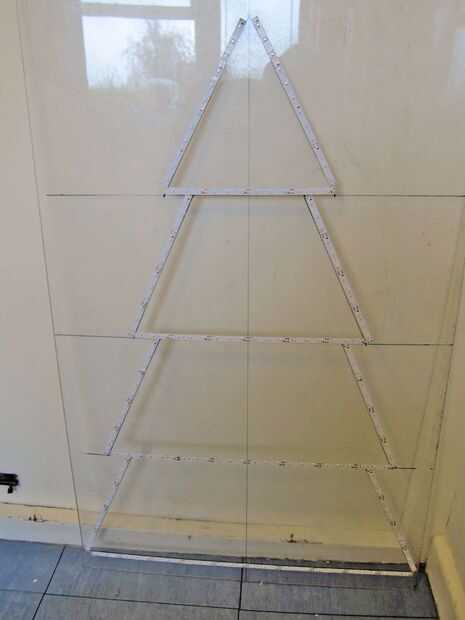

- Cuando estás feliz ellos encajarán, quitar el plástico protector del otro lado de la hoja (dejando el uno en el lado con las marcas) y desprenda la parte de atrás de las tiras de LED y palillo en posición. Asegúrese de que el + 12V almohadillas de conexión en el extremo de las tiras se colocan adyacente por lo que pueden ser fácilmente conectados junto y la - conexión cojines pueden soldarse fácilmente a sin riesgo de cortocircuito para cualquier otras pastillas. (ver fotos).
- Perfore agujeros de 3mm cerca de las almohadillas de conexión para cables de enrutamiento.

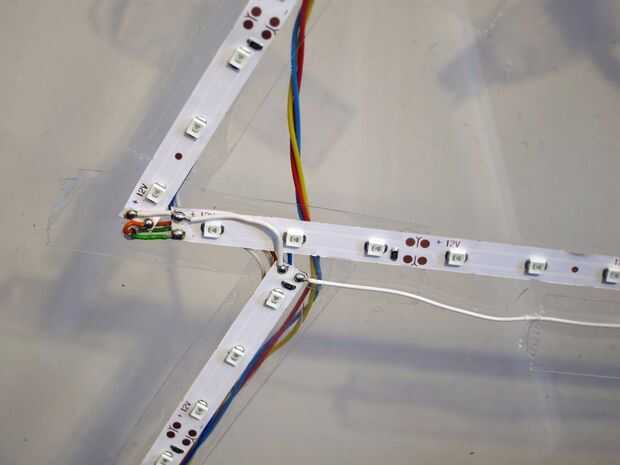

- Conectar entre sí (soldadura) la + 12V almohadillas entre cada tira con longitudes cortas de cable aislado para no shorts para cualquier otras pastillas.
- Conecte un trozo de cable desde el + 12V almohadilla en la franja inferior lo suficiente para llegar al controlador pcb. (alimentación cuidadosamente el cable a través de sondajes para ir a la parte posterior del tablero) (identifique el cable "+" con alguna cinta o use un cable de color)

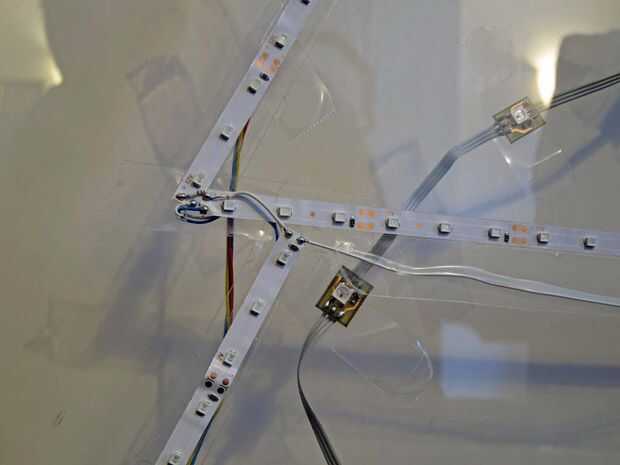

- Alambre juntos - (menos) cojines para cada uno de los cuatro pares (izquierda y derecha) diagonal tiras luego conecte un cable de cada par lo suficiente al llega al controlador pcb. (cuidadosamente pase los cables a través de sondajes para ir a la parte posterior del tablero)
- Conecte un cable al - (menos) pad de cada uno de los cuatro horizontales tiras. (cuidadosamente pase los cables a través de sondajes para ir a la parte posterior del tablero).
- Rotule los cables con 1 para la tira de abajo, 2 para el primer par diagonal, 3 para el horizontal siguiente y así sucesivamente.
- Los cables pueden ahora agrupados y pegados a la Junta cuidadosamente dejando suficiente cable libre para la fijación de los conectores más adelante.
