Paso 3: electrónica
Construir el circuito, tienes:
Versión 1
• LDR: necesario para detectar el rayo láser, y cuando se ha ido.
• 10k potenciómetro: solía elegir el retardo
• LED: utilizado en el modo de inicialización (ver explicación anterior) y a ver si la cámara debe hacer algo (pero tal vez no)
• Interruptor/pulsador: para enfocar la cámara.
• 2 transistores BC547, utilizado para conectar los 3 cables de la cámara remota.
• 2 x 10 k resistencia como Levante resisitor
•2x resistencia de 1 k: como limitador de corriente
•2x 220 ohm resisitor como Levante resistencia
• 2 x azul azúcar 2:2 ser capaz de cambiar la longitud del cable del sensor una fuente de la alimentación.
•1x azul azúcar 1: ser capaces de desconectar la cámara de la electrónica adicional
Actualización
Versión 2:
He utilizado el

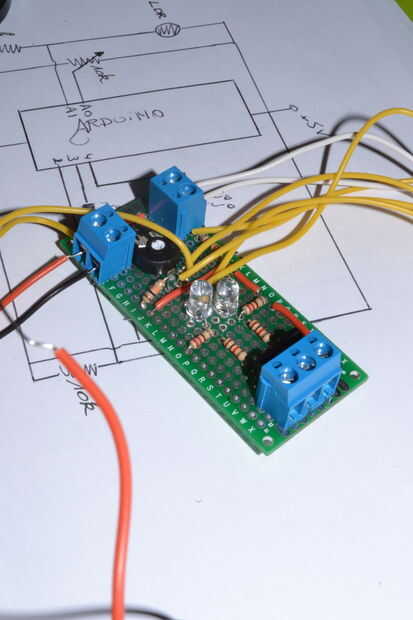

diagrama de encontrar por las imágenes para obtener todo en un tablero. Se ve el cable de tierra que se ejecuta en el lado de la Junta (en el esquema) pero en la foto funcionó debajo de la tabla porque quería dejar una abertura a la derecha de hacer una conexión con un LCD, usando un conector de la PCB.
Componentes utilizados quedan igual, sólo cambié el azúcar azul 3 a 1 PCB Conector con conexiones de 3, para el control remoto, 1 azúcar azul se convirtió en pernos directamente a arduino, 1 seguía siendo un azúcar azul (para el sensor)
También cambié un montón de cables a los pines que puede conectar directamente en el arduino. Problema con esta solución es que la soldadura de los pernos será en la parte superior del tablero y los pernos del resto de los componentes será en el PCB. El truco es darle una el alambre de resistencia /... desea conectar al pin de algo más de espacio. Una parte del cable unstriped será en la parte superior y luego suelde el cable en la parte superior con el conector y el resto se puede hacer en el PCB.
Pernos:
Los pernos que se usa para obtener un escudo equilibrado. Me Consejo poner las clavijas en el arduino, coloque la placa sobre él y hacer las marcas donde soldar.
A0: sensor
A1: potenciómetro (tiempo)
7: pulsador
6: enfoque
5:Shutter
