Lámpara RGB de detección de sonido usando Arduino (3 / 4 paso)

Paso 3: Soldar los colores de uno con el otro

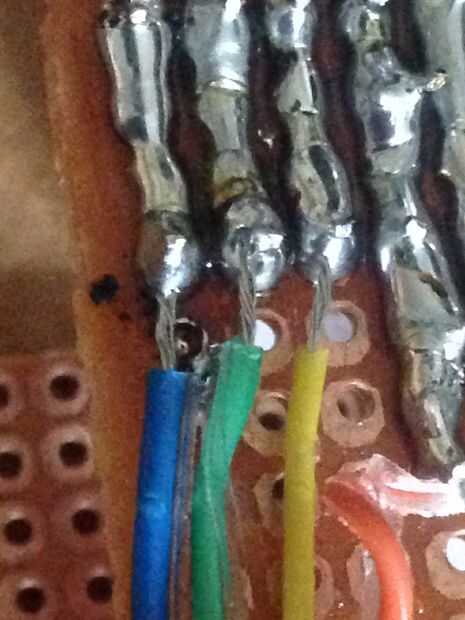

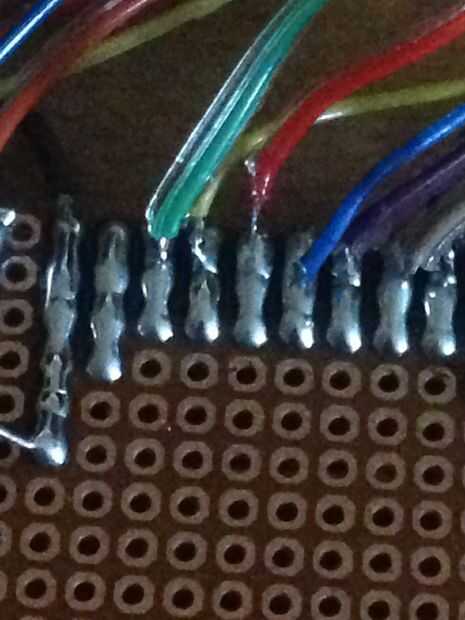

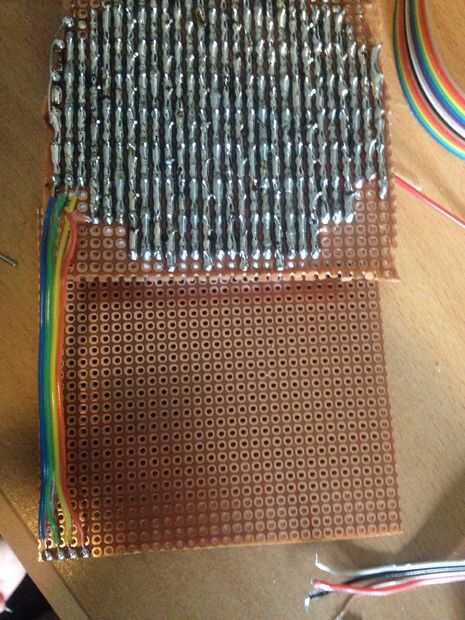

El siguiente paso es soldar toda la fila separada del mismo color o función juntos.

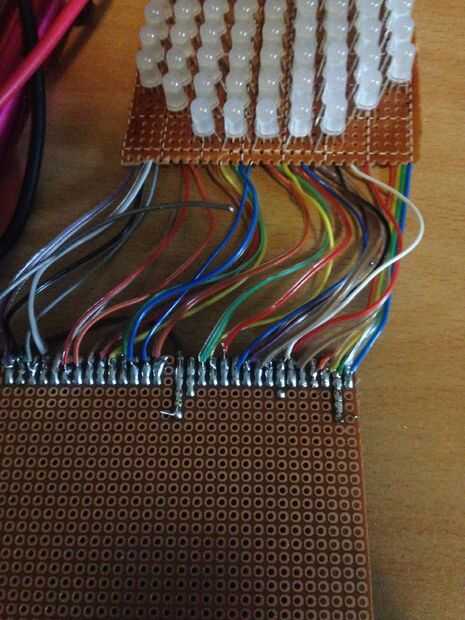

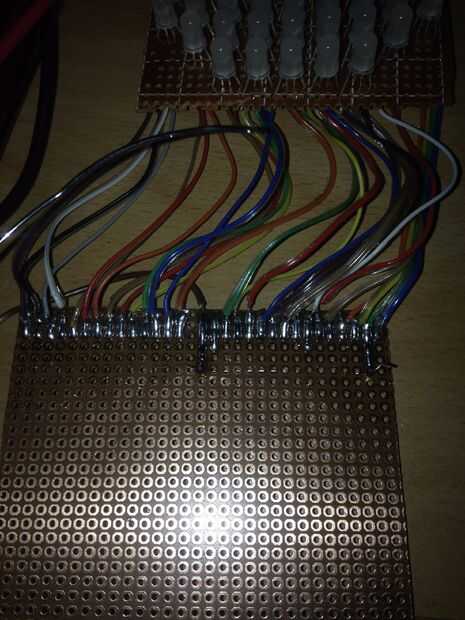

Para ello tienes que crear una nueva placa experimental con el mismo tamaño que la has usado para soldar los leds a. Una vez que termines que usted puede hacer cuatro filas para conectar los diferentes colores. Asegúrese de que usted tiene un cable que sobresale de las filas que son lo suficientemente largos para alcanzar a través de los agujeros en la caja grande.

Siguiente, lo primero que tienes que hacer es soldar una resistencia de las filas de Vcc a una de las filas que has creado. Cada fila de Vcc exige otro valor actual por lo que cada fila tiene otro valor de la resistencia. Las filas con cinco leds requiere resistencias de 470 ohm, las filas con siete leds requiere resistencias de 330 ohmios y las filas con nueve leds requiere resistencias de 220 ohmios. Tratar de conseguir soldadura de que las resistencias en la placa para asegurarse de que han primero con suficiente espacio para las otras filas de la soldadura.

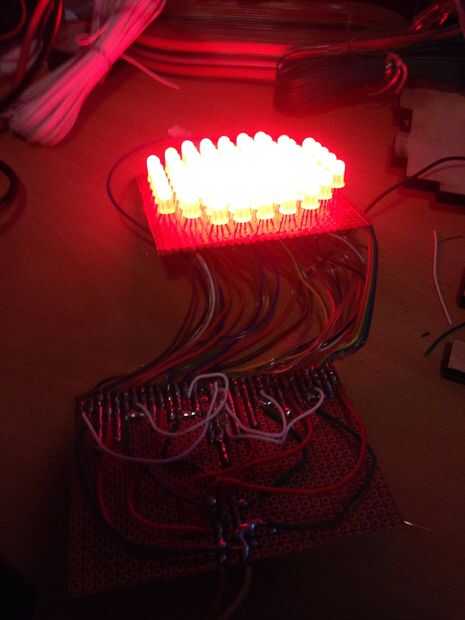

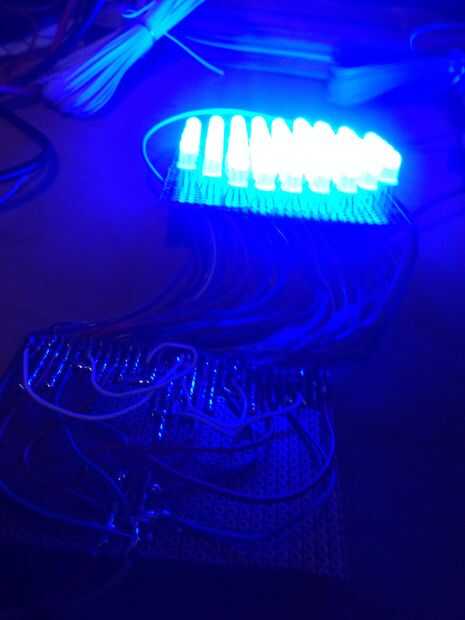

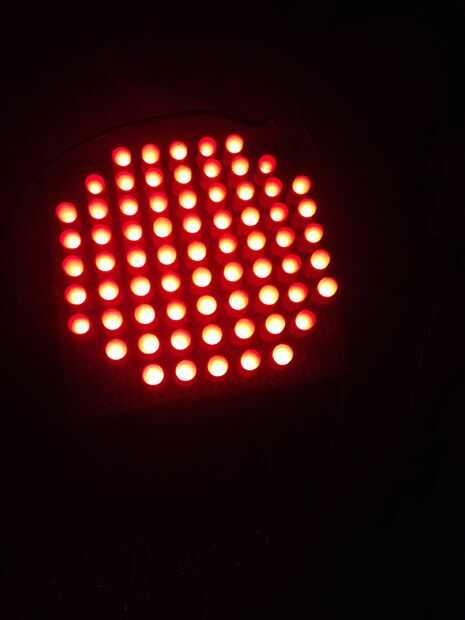

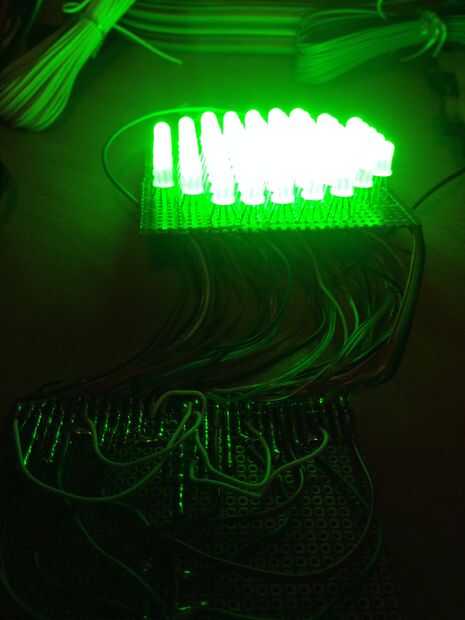

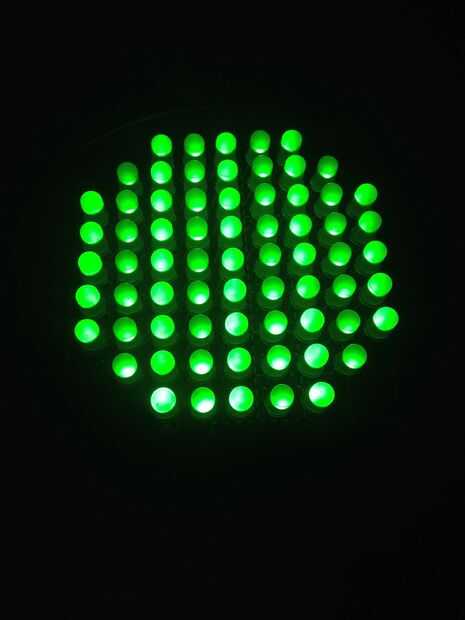

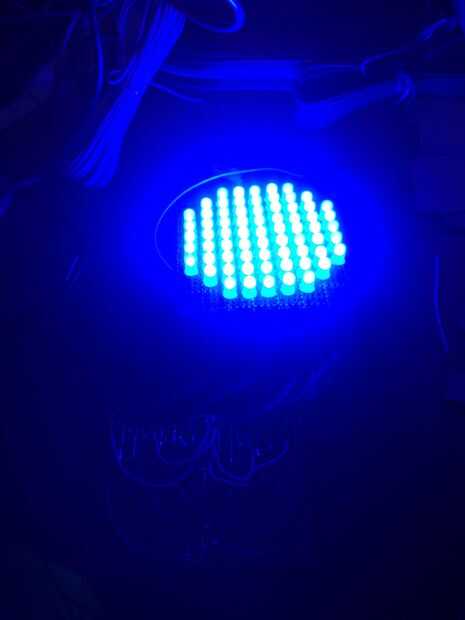

Cuando se han soldado todas las patas con el mismo color o función a las cuatro filas que has creado en el primero puede empezar probando si su creación trabajará dando una tensión de 5 voltios a la fila de Vcc. Luego tienes que cada fila por separado para comprobar si su RGB LED funciona con todos los colores de la tierra.

Sin un Arduino no puede conseguir más de tres colores ahora!
