Lámpara RGB de detección de sonido usando Arduino (1 / 4 paso)

Paso 1: La caja

La lámpara consiste en múltiples partes.

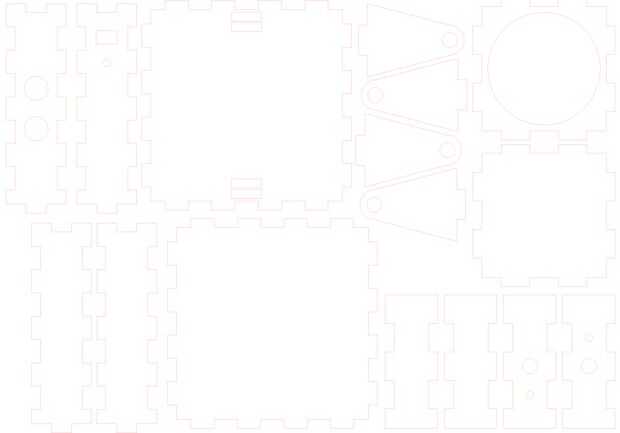

La primera parte es la carcasa. La carcasa será construir de la madera. Para asegurarse de que las dimensiones de la carcasa son tan precisas como sea posible a utilizar una máquina llamada un lasercutter. Con esta máquina puedo hacer la carcasa para una precisión de una décima de milímetro. Para trabajar con el lasercutter que tuve que crear mi diseño en Adobe Illustrator (véase los archivos .ai adjunto).

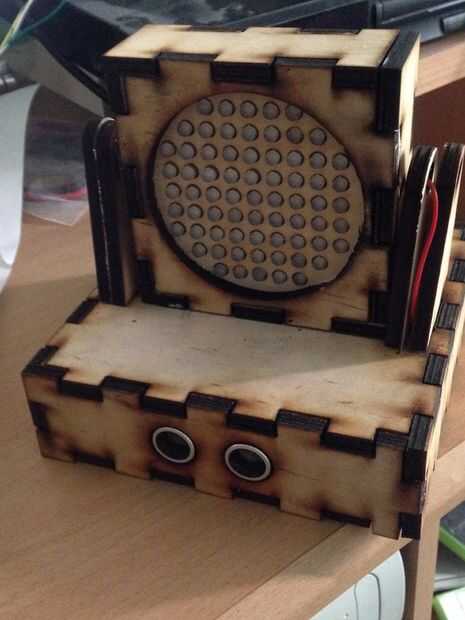

Mi diseño de la carcasa parece una caja. La idea de crear los recortes es para asegurarse de que permanecerá juntos cuando voy a pegarla. En la última foto de arriba puede ver cómo parecerá mi diseño final.

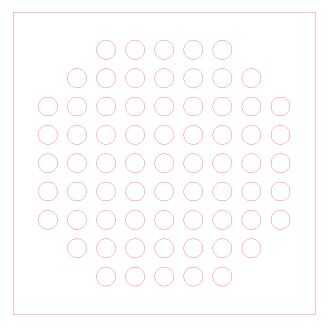

La cajita consta de un cuadrado de siete paneles que contienen los leds RGB, dos plazas para la espalda y la parte delantera y cuatro rectángulos de los lados. Un cuadrado está hecho de una placa de madera de espesor de 3mm donde se cortan todos los agujeros para los leds RGB en. Los agujeritos son 5mm para que los leds RGB se encajan muy bien. El frente, parte posterior y los paneles laterales están hechos de una placa de madera de espesor 6 mm. El panel frontal tiene un orificio en forma redondeado en su centro donde se pueden ver los leds RGB a través. Los dos paneles a la izquierda y la derecha tiene un grande y un poco redondo en forma de agujero en él. El agujero es para tirar a través de los cables y el agujero grande debe asegurar que la lámpara puede girar.

La caja grande consta de seis paneles en forma de la misma como la bocx poco pero más grande. Se hará la caja grande para caber en el interruptor de encendido/apagado, una energía suplly, un sensor de distancia y el Arduino. Los agujeros en la parte frontal de la caja se hacen para caber en los dos altavoces ultrasónicos poco del sensor de distancia.

En los archivos. AI se puede ver la dimensión que he usado para crear este diseño.
