Lámpara RGB de detección de sonido usando Arduino (2 / 4 paso)

Paso 2: Soldar los leds RGB

La parte siguiente de hacer la lámpara es soldar los leds RGB.

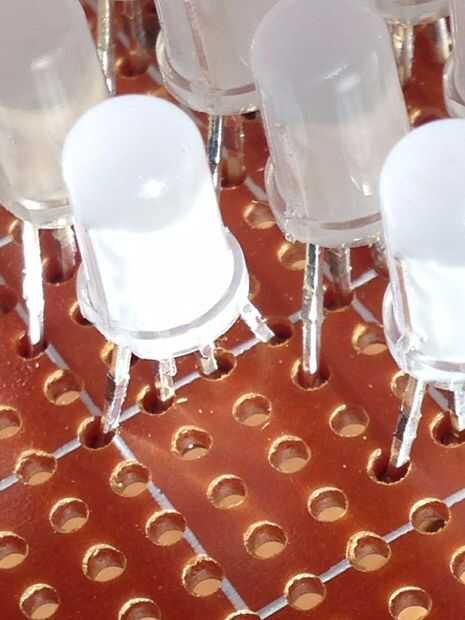

Para asegurarse de que los leds RGB permanecerá en su lugar, he utilizado una placa experimental para soldar los leds RGB. Un RGB led tiene tres patas debajo de su cabeza. Los leds RGB que he usado son ánodo común que tienen el mismo Vcc y las piernas tienen que estar conectado a tierra de manera diferente. La pierna más larga es el Vcc. Una pierna a su lado es el led rojo, la pierna a su lado en el medio es el led verde y el último tramo es el azul led.

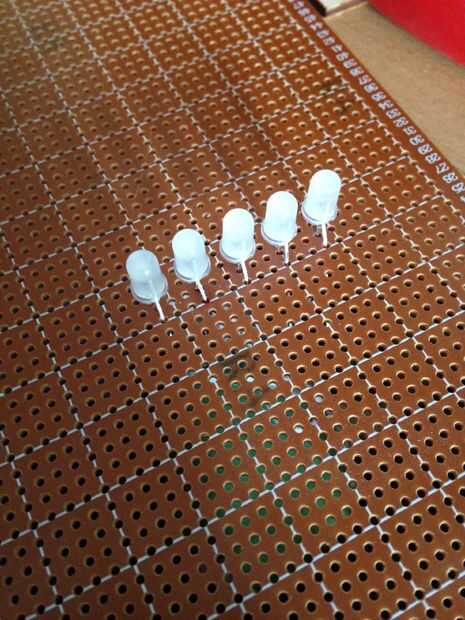

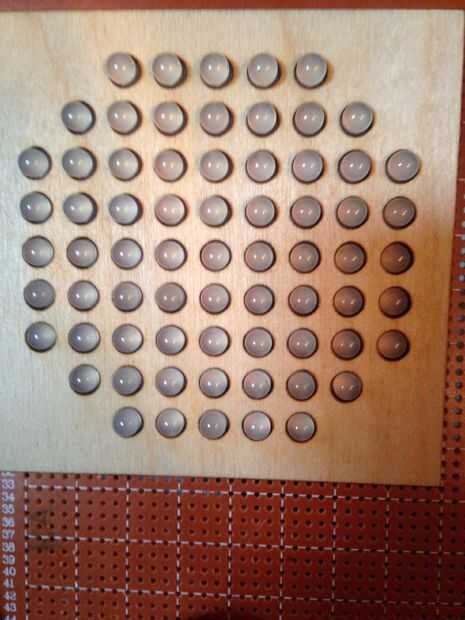

Como se puede ver en la tercera foto de arriba he cruzado unas piernas con unos de otros. Esto es para asegurarse de que los leds RGB cabrán en los agujeros del panel dentro de la cajita.

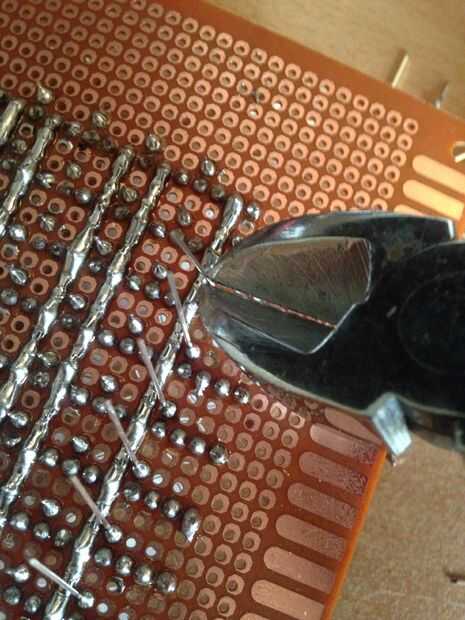

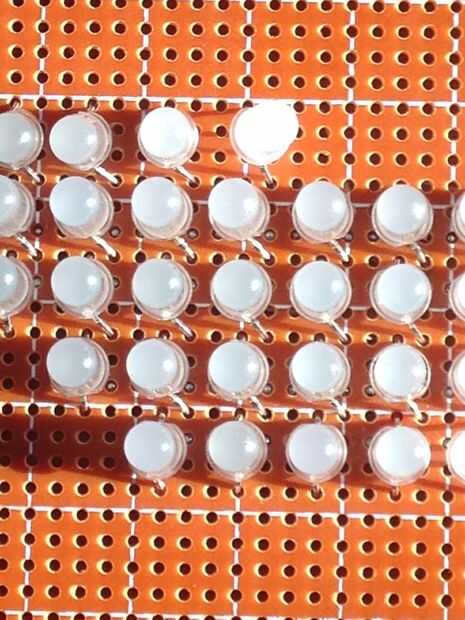

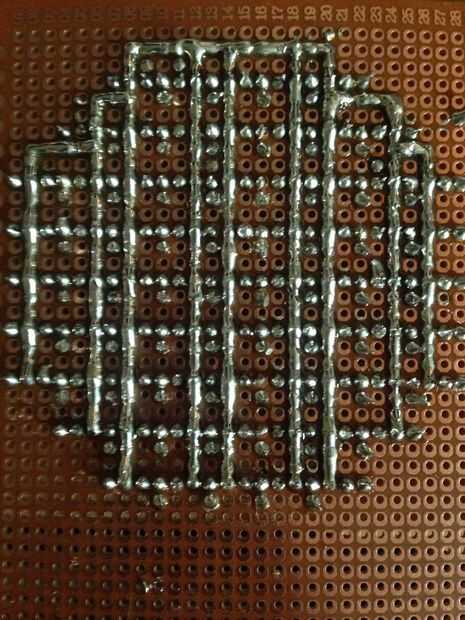

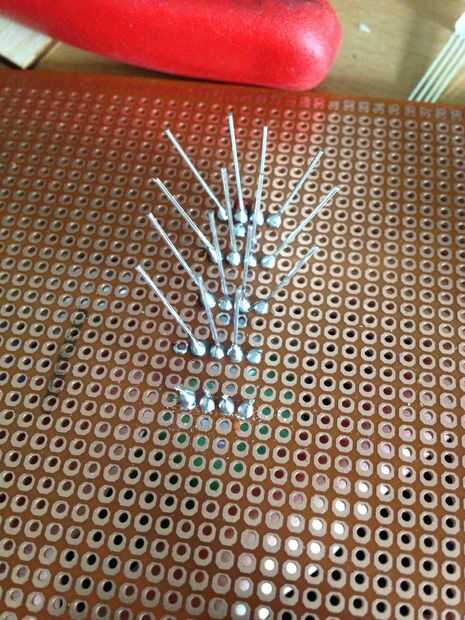

Los leds RGB tienen que ser soldadas en las filas. Las filas son filas de cinco, siete y nueve leds. Si soldar un led en la placa tienes que quitar la parte restante de la pierna con por ejemplo unos alicates. Una vez terminado todas las piernas RGB en la placa de soldadura puede conectar todas las piernas con la misma función con simpatia. Asegúrese de que conecte todas las patas rojas con patas rojas, las patas verdes con las patas verdes, el azul patas con las piernas azules y las piernas de vcc con las piernas de vcc. De lo contrario usted wil obtener filas con diferentes colores.

El siguiente paso es
