Paso 5: Construir la perilla de Control
La perilla de Control es del usuario seleccionar el modo de lámpara. Estamos construyendo una lámpara que tiene muchas funciones diferentes, así que tiene sentido ofrecer al usuario una manera conveniente de elegir entre ellos. En su corazón es un potenciómetro de k 1, que vamos a poner a 5v a través de y conectar la barredora a una entrada analógica (A2). Basado en la lectura del A2, el código cambia entre varios circuitos que controlan la funcionalidad de la lámpara. Esta perilla intencionalmente no tiene pasos discretos, así que usted puede agregar tantos modos como a la lámpara. Con el aumento del número de modos, el espacio en el dial para cada modo disminuye, y más difícil es seleccionar un modo dado, así que tenlo en cuenta...
Para la construcción de la perilla, se reunieron:
1 potenciómetro k
una 50 mm x 50 mm x 3 mm pieza de aluminio.
un buen mando
un 3d caja impresa

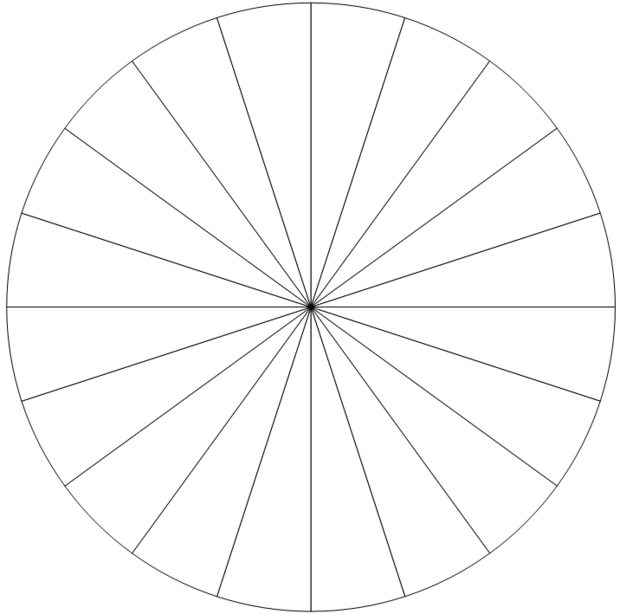

una plantilla de papel con marcas de graduación (adjunto)
un abrigo del encogimiento
cinta aislante

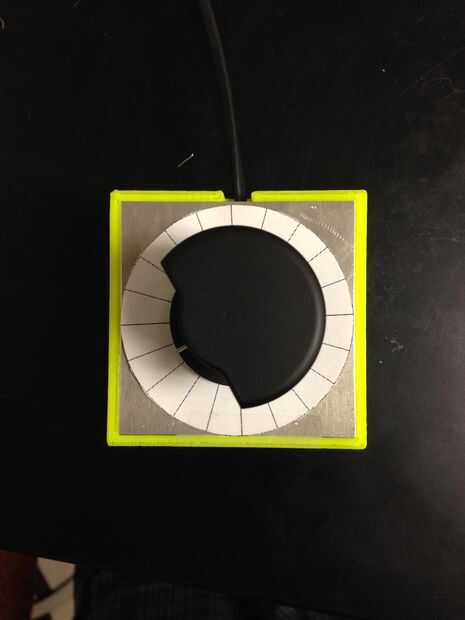

Nosotros Soldamos las 3 conexiones al poder / circuito del Sensor y luego soldar el extremo de la conexión de potenciómetro. Aplicamos el abrigo del encogimiento para unir los 3 cables. Luego une la placa de aluminio para el potenciómetro y había conectado el mando. Entonces nos quebró nuestro 3D caja impresa en la parte posterior de la perilla para completar el montaje. Se adjunta el archivo .stl para el cuadro de mando, y el GIF de las tics se une también.
