Paso 9: Wiley windows 2 (puertas parte 4)
Diseño mi wiley marcos de ventanas para mantener el vaso abierto 1/3 de la dimensión más amplia. Ya que la actual ventana de apertura vertical será aproximadamente 18" altura esto significa que quiero el vaso a la punta de nuevo seis pulgadas en la parte superior. Esto funciona para una dimensión agradable así como no quiero que el marco para extender demasiado en el interior de la lágrima. Ya que contamos con gruesos muros de dos pulgadas, el marco será realidad sólo entrometerse un poco más de cuatro pulgadas.
Tome el inútil pedazo de madera contrachapada corte del agujero en la piel de la puerta de madera, ventana trazar una línea que cruza la parte más ancha de la madera más allá de los radios de esquina. Ahora dibuja una línea paralela a la primera línea que trazaste, siete pulgadas aparte. Mida desde la primera línea de 2" y hacer una marca en el lado lh, Mida hacia abajo desde la segunda línea y haga una marca 2" en el lado derecho. Ahora dibuje una línea conectando las dos marcas que acaba de hacer.

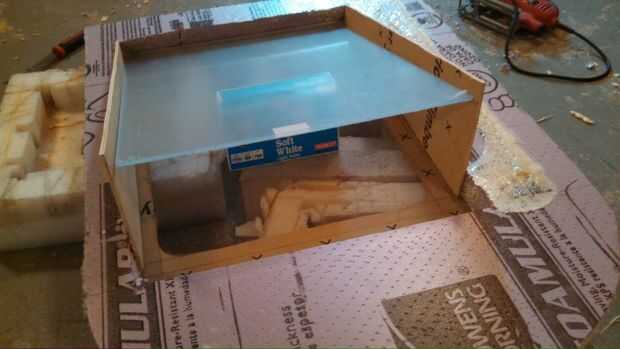

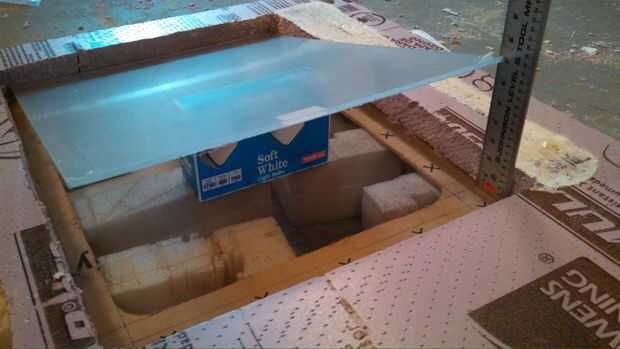

Corte a lo largo de las líneas que trazaste y guardar los residuos. Tomar los dos en secciones de cuña y ponerlos en los lados verticales del agujero en la espuma con el extremo más ancho hacia la parte superior de la puerta ventana. Recorte los lados del agujero de espuma según sea necesario para asegurar que las cuñas de madera sea de 90 grados a la cara de la madera contrachapada. Colocar el vidrio de la ventana entre las dos cuñas y asegurarse que hay suficiente espacio a cada lado para permitir que el vidrio se muevan fácilmente. Utilice el vidrio descansarán en la parte inferior de la ventana contra la cara de la madera contrachapada y la parte superior se volcará contra el marco de la apertura. Mediante unos tornillos de drywall, virar las cuñas de la espuma temporalmente.
Ahora toma los trozos cortar cuando hacer las cuñas, mida y marque la distancia entre los puntos de las cuñas, corta los trozos lo suficientemente largos para sentarse sobre los lados cortados de las cuñas.

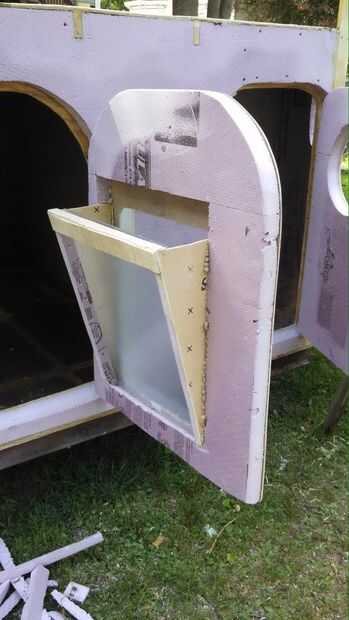

El truco de la ventana de wiley es que las capturas de agua entre el marco y el vidrio, esto hace que el agua Recorra hacia abajo debido a la gravedad, en la parte inferior de la ventana es un canal que capta el agua y en cada extremo de la depresión es un agujero devuelve el agua al exterior de la puerta. Cuando el vidrio está en la posición abierta hay una estructura detrás de él que funciona de la misma manera. En buen tiempo se puede quitar el cristal completamente para una abertura de la ventana de tamaño completo.

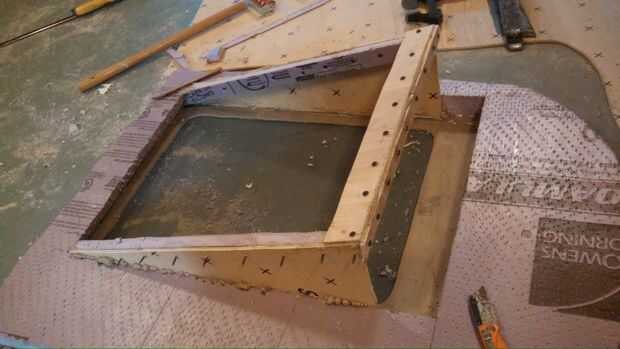

Cortar algunas espuma gruesa de 3/4" a 1/2" tiras de ancho. Utilizar éstos para hacer el marco que el vidrio se reclinará sobre cuando con punta abierta. Utilice otra sección de la espuma para rellenar la esquina formada por las dos tiras de madera las cuñas de marco de ventana de conexión. Se necesita biselar la parte superior de la tira de espuma para permitir que la tira superior mentir sobre las cuñas.

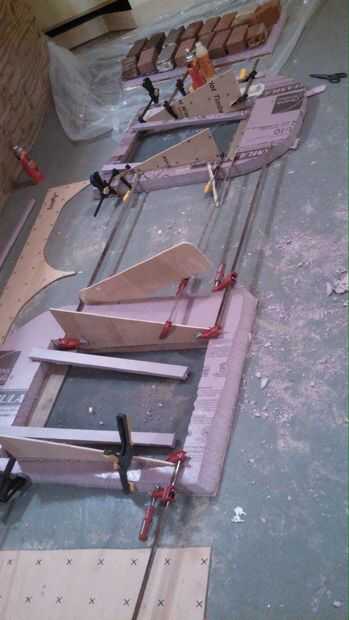

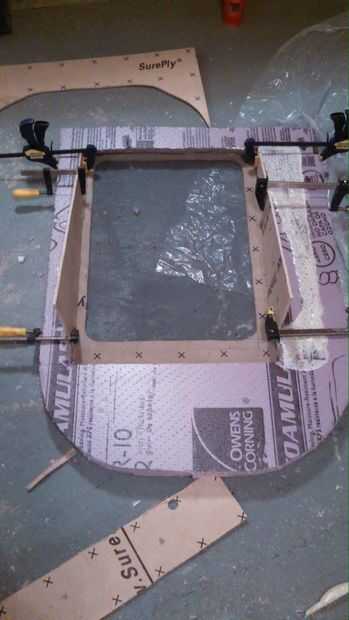

Unir todas las piezas como se muestra y sujete según sea necesario.
Utilizando epoxy Marina (resina de poliéster come la espuma) y cinta de fibra de vidrio, pegamento a la tira de cinta de fibra de vidrio a la articulación entre los soportes de marco de ventana de madera contrachapada, cara de la puerta de madera y la espuma de la cara cortada de la madera contrachapada alrededor del agujero de la ventana en la cara de la puerta de epoxy. Asegúrese de que las articulaciones no tienen fugas o agujeros de aire. Taladro grande dos (3/8") de desagüe agujeros en la parte frontal de la puerta en los extremos del canal de soporte de ventana en la parte inferior. Ponga cinta sobre el extremo exterior del agujero y rellenar los agujeros con epoxi más. Una vez curado, perfore un pequeño a través del epoxy curado, estos voluntad ser es vaciar los tubos.
Tomar el vidrio de la ventana y trazar en una hoja de coroplast, cortar la hoja, a lo largo de las líneas y colocar en el marco de la ventana donde va el vidrio. rastro del agujero de ventana cara de madera contrachapada en el coroplast. Corte la abertura de la ventana. El coroplast se convertirá en el marco de la pantalla.
