Paso 13: Escotilla Galera
Uno de lo trucos del diseño lágrima que encaja mejor es tener la cocina en la parte exterior de la autocaravana. Mientras que se ve bien, largo curvada Portilla en una lágrima es uno de los mayores dolores de cabeza en una lágrima. Si no se realiza correctamente se escapará, fugas causan putrefacción y lágrimas podridas son nada más que problemas.
Un diseño más sencillo es hacer que la puerta de la cocina con el back-end, sin embargo poner fin a una parte posterior plana no levante la tapa de cocina lo suficientemente alto para evitar golpear su cabeza en él. Constructores de extremo posterior más planos sólo que la puerta gire a los lados, pero esto le quita una de las grandes ventajas de la escotilla superior. La escotilla es un toldo instantáneo, guardando hojas, agujas y errores de caer en el área de preparación de alimentos, evitar el sol y que le permite trabajar incluso bajo la lluvia.

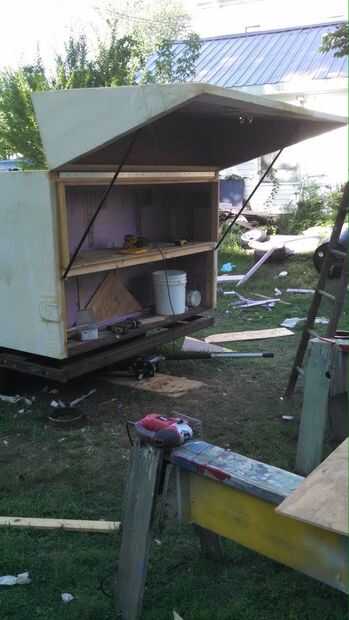

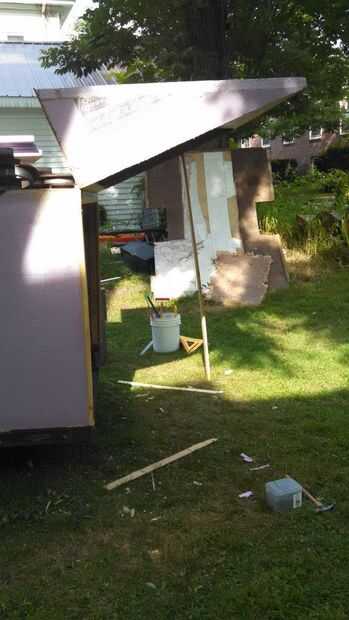

Para evitar el problema de sellado, pero todavía tiene una escotilla arriba que no llegará a mi cabeza, hice la forma de hatch detrás de la bisagra causar la escotilla ser más alto cuando está abierto. Los participantes en el hilo de diseño genérico foamie han dado nuestras propias ideas acerca de esto y Mike ha modificado el diseño para lo que da la mayoría de las constructoras.
El truco más grande era también hacer un diseño de la portilla de galera que no requiere sellos pesados o de precisión. En mi caso mi cocina no tiene sellos y nunca se ha filtrado.
Una vez que fue curado el pegamento la lágrima, utilicé una línea de tiza para ajustar las líneas de corte a los lados de la lágrima. Las líneas de corte en mi hatch funcionaron entre el doble mástil y la popa esquina del piso de madera contrachapada.

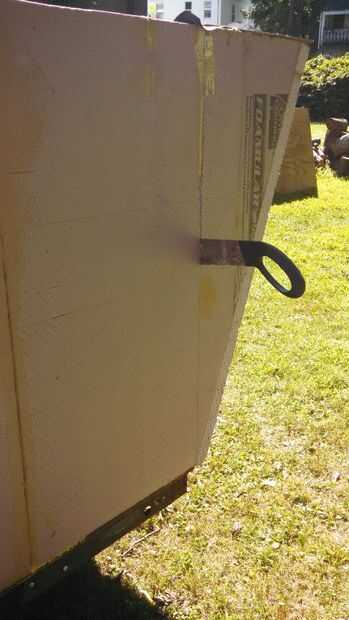

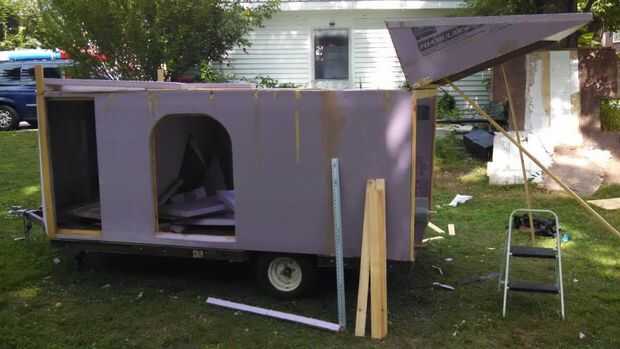

Corté la escotilla libre a lo largo de las líneas de tiza, con la Sierra de paneles de yeso.

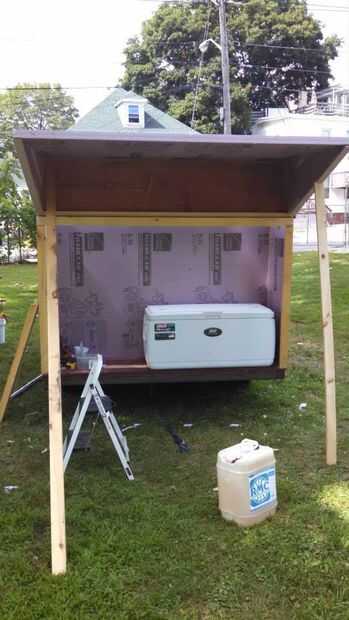

Con la tapa quitada, la parte posterior de la gota era una puerta grande con el mástil de popa que atraviesa la parte superior. Usando un mástil en el borde como un patrón, recorte la parte posterior de la pared de la espuma el grosor exacto de la spar en el borde, de arriba a abajo. Luego pega el mástil a la cara de la puerta de la cocina de ambos lados. Los largueros verticales de madera llevan el estrés desde el mástil de popa directamente hasta el suelo de la lágrima. Para hacer estos largueros verticales tienen un vínculo sólido con la espuma usé "pernos de pegamento", anclaje de las profundidades de la madera en las paredes de espuma.
Ya que no quiero toda el agua se escape en la cocina a través de la costura de la portilla, he añadido un labio alrededor del interior borde del marco de la puerta de la cocina. Este labio también está hecho de madera de 1 x 3, cualquier agua que podría obtener a través de la costura de la portilla de Galera, se ejecutará en este labio y canalizarse hacia los lados y luego hasta el fondo.
En la parte superior, esta forma de labio, una cornisa horizontal y el mástil de la portilla de galera descansa en el borde cuando se cierra la escotilla, quitar cualquier tensión de la bisagra de la escotilla.
