Paso 4: Construcción de la rejilla de dolor de cabeza
Medir la longitud de la Junta de la rejilla delantera
- Con los canales instalados en los tableros de cerca, con las placas de cerca en su lugar y con todas las tuercas apretadas a mano; en la parte delantera de las vallas me midió la distancia entre el interior de ambas cercas y resta aproximadamente 1/4".
- Esta será la longitud de los tableros para el rack de dolor de cabeza, así que corte mi restante cuatro 1 x 6 para que la longitud.
La razón de restar 1/4" es para evitar que la rejilla vinculante al levantar la parrilla para sacarla, o al deslizar la rejilla en su lugar.
Cuando la rejilla está en lugar, incluso si un borde de la rejilla pasa a acerca de una lado, el otro lado seguirá siendo 1 1/4" en el canal.
Para reforzar la parrilla delantera o no para reforzar
Ya que mi diseño de la parrilla frontal es de una Asamblea prácticamente libre de perno; en cuanto a un pensamiento que tenía sobre un borde saltando de su ' canal debido a una pesada carga contra el centro de la parrilla, mi plan era reforzar la canasta para ayudar a prevenir un arco hacia delante. Iba a ser mi último paso absoluto en el proyecto. Pero terminada la instalación final que no me falta. Calculo que puedo añadir el refuerzo en cualquier momento más adelante si creo que son necesarios.
Si usted siente que desea o necesita reforzar el bastidor para ayudar a evitar el arquear, ver: reforzar la parrilla delantera en paso 8:algunas notas finales y reflexiones.
Determinar la ubicación de los dos grandes puestos
- Se deslizó la primera tabla hacia abajo de los canales laterales y descansaba sobre restos de madera y cuñas. Utiliza las cuñas para ajustar la uniformidad del tablero del estante con las tablas de la valla de lado.
Porque mi revestimiento fue sobre el riel de cama delantera, espacio en el tablero inferior de la rejilla es menor que el espacio de 7/8 en las vallas laterales... que pensé que estaba perfectamente bien.
- Puse la 1 x 3 a un lado por ahora y comenzó con grandes postes.
- Había parado los postes grandes y me apoyó contra la ventana trasera, espaciada aparte la ventana trasera operable como guía. En este momento sólo una estimación. Me puse en el asiento del conductor y miró en el espejo retrovisor. Los back-ends de las vallas correctamente centradas en el espejo me dieron un punto de referencia para localizar los postes. Experimenté un par de veces hasta que encontré mi lugar dulce. Mi punto era unas pocas pulgadas fuera de ambos lados del panel ventana operable cuando se hacen las 'ranuras de visión' sería capaz de ver más allá de ambos lados de ambos puestos.
Entiendo que antes de este punto ya había tenido mi diseño en mente. (Ver: el diseño de los retrovisores apertura abajo.)
- Tope el extremo izquierdo de la Junta de estante a la izquierda cerca y poner una marca de lápiz de luz en el 1 x 6 para marcar la ubicación del poste izquierda grande. Mide para ser 20 1/4" desde la izquierda.
- Copié la medida de la grande poste derecho y nuevo lápiz había marcado el tablero del estante.
- Configurar los puestos grandes a un lado.
Determinar la ubicación de los postes de soporte de dos 1 x 3
A continuación se que necesitaba determinar dónde tengo que ubicar dos vertical 1 x 3 que añadir rigidez y soporte a las horizontales de la parrilla de dolor de cabeza. Pensé que si pongo cerca de las esquinas dará el proyecto terminado más de una mirada 'boxy' o 'sólidas' esquinas, que ninguno de los cuales prefiero no tener si puedo evitarlo. Los canales de la parrilla evitar tener las placas de apoyo firmemente en la esquina aunque quería allí. No necesitan estar tan cerca de las esquinas, de todos modos.
- Puse la 1 x 3 en algunos lugares y que considera 5" de los extremos estaban bien.
- Por lo tanto; mide 5" de cada extremo de la tabla de la parrilla poner una marca de lápiz de luz en el tablero de rack para marcar las ubicaciones.
Instalación de los tableros de soporte de dos 1 x 3
ATENCIÓN: LOS SIGUIENTES PUEDEN SER UN PELIGRO PARA LA VENTANA TRASERA SI NO TIENE CUIDADO:
- Sujetan los tableros de soporte de 1 x dos 3 en la parte posterior de la junta horizontal de la rejilla en las marcas de lápiz de 5".
- Me aseguré que se ajuste en el barandal frontal y, con una plaza, fueron perpendiculares a la baranda para cama delantera.
- Para localizar la ubicación del agujero para los tornillos de usé una escuadra y un lápiz para transferir la ubicación de los bordes derecho e izquierdos de ambos tableros de apoyo al frente de la junta horizontal.
- Luego usé el mismo método como lo hice en las tablas de la valla de lado con el fin de determinar las ubicaciones de los agujeros de perno. (Consulte para determinar la ubicación de los pernos en paso 2: construir los lados Horizontal)
TENGA CUIDADO CUANDO LA BROCA SALIDAS QUE NO VAN EN TU VASO! Hay estrecho espacio entre la parte posterior de los postes y la ventana, por lo menos para las filas de la parte dos inferior en mi carro.
No he podido utilizar madera detrás de todos los agujeros que ha perforado para la parrilla debido a la separación, pero pensé que si la broca astillaron la madera a la salida, no se verá de todos modos. Las arandelas planas que se utilizará deben ocultarlo, demasiado.
- Taladré los cuatro agujeros de 3/8"(con sin catástrofes)
- He insertado cuatro tornillos y arandelas planas y dedo-apretar las tuercas
- Repetí estos procedimientos con las restantes tres tablas horizontales

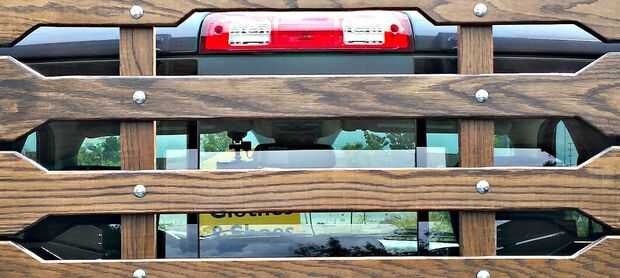

El diseño de la apertura de visión trasera
Ahora; Quería como mucho posterior visibilidad posible, sin embargo todavía tiene la ventana trasera protegida. Ya tenía la idea de un diseño de corte que proteja el cristal, ofrecen un poco más de visibilidad y en vez de aburrida Plaza, barras o malla, tienen un poco más carácter.
En mi diseño supe que en las áreas de los tableros de rejilla horizontal de 1 x 6 cruzarán los puestos grandes, todo el ancho de los 5 1/2" será menor. Así el área estrecha de la junta horizontal donde cruzarán las tablas de ayuda grande tendrá solamente un perno.
Ver la imagen.
Para explicar mi diseño; Imagina dos palas kayak doble hoja, borde, uno sobre el otro. Mira las fotos porque seguro como infierno no puedo explicar más en palabras.
Tenga en cuenta que no pretendo arrastrar suciedad, grava u otras cargas finas en la naturaleza. Pero aguanto madera dentro de la cerca, si alguna vez lo hago.
Determinar la anchura de las ranuras de visión trasera
Lo que no pude determinar en mi plan hasta ahora es cómo amplia las ranuras pueden ser.
Por lo tanto; en este momento tengo todos 4 1 x 6 instalada en los canales con de dos 1 x 3 realiza con tornillos apretándolos. No instalo los grandes puestos por este tiempo.
- Tomé los dos postes grandes y había fijada en los tableros de rejilla entre el bastidor y el vidrio y en sus marcas dibujaba antes, 20 1/4" de los extremos.
- He hecho algunos que estaban descansando en el riel frontal de la cama y, con una plaza, que eran perpendiculares.
- Puse dos trozos de madera pequeños entre una hilera de placas de rejilla donde estarán visibles en el espejo y donde empiezo a experimentar donde sería la anchura de las ranuras.
- Me puse en el asiento del conductor y miró en el espejo retrovisor entre los tableros de rejilla horizontal. Los back-ends de las vallas correctamente centradas en el espejo me dieron no sólo un punto de referencia, pero que resultaron, los anchos de los puntos más altos para las ranuras.
- Moví la madera varias veces para encontrar la ubicación exacta de los desechos en el espejo
- Luego mide desde los desechos hasta el final de la Junta y tomado nota: 15 3/4"
- Luego retirar y desmontar la rejilla del dolor de cabeza, marcando la ubicación y orientación de cada pieza y los llevó a un área de trabajo plana.
Ahora viene un trabajo complicado.
Hacer los cortes de las ranuras de visión trasera
- Comenzando con el borde superior de la Junta de la parte inferior , he marcado 15 3/4" de la izquierda end.15 3/4" es lo que señalé anteriormente.
Digo 'extremo izquierdo' o «extremo derecho» para designar el extremo izquierdo de la tabla y el extremo derecho del tablero.
- De 15 3/4" marca el borde de la tabla que marqué 1 1/4" hacia abajo, perpendicular del borde. Es la cantidad del borde despegará.
- Entonces experimenté en el tablero con un transportador, en 1 1/4" marca, encontrar un atractivo bisel y encontró que un ángulo de 30 grados apelaron a mi fantasía.
- Por lo tanto; Coloqué mi transportador, a 30 grados, en el borde superior y dibujó una línea de 1 1/4" marca hacia arriba y afuera en el borde superior de la Junta, hacia el extremo izquierdo.
- I había duplicado estas mediciones en el otro extremo del tablero y dibujó una línea de 1 1/4" marca hacia arriba y afuera en el borde superior de la Junta, hacia el extremo derecho.
- Entonces dibujé una línea conectando ambas marcas de 1 1/4".
Así que con las líneas de lápiz dibujadas debe medir para ser algo como esto:
Desde la izquierda hasta el inicio de la cuesta 13 1/4"; cuesta abajo (30 grados) de 2 1/2"; desde la parte inferior de la ladera izquierda, a lo largo de la longitud de la tabla en la parte inferior de la derecha cuesta 34"; cuesta arriba (30 grados) de 2 1/2"; de la parte superior de la ladera derecha a la derecha extremo 13 1/4".
- Utilicé una sierra de mesa y plantilla vio este recorte y pone esta placa a un lado.
- Tomé el siguiente tablero (2 º de la parte inferior), duplicar las medidas de la primera junta a ambos lados largo de esta junta y las cortes.

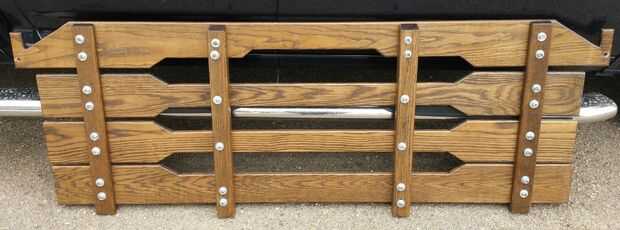

El resultado de estos dos cortes en este segundo tablero hace que este tablero se asemejan a la forma de una pala de kayak doble hoja.
- Tomé el siguiente tablero (3 º de la parte inferior), duplicar las medidas de la primera junta a ambos lados largo de esta junta y las cortes. Otra paleta del kayak.
- Tomé el resto tablero (superior), duplicar las medidas de la primera junta al borde largo sólo la parte inferior de esta placa y los cortes.
- Entonces con un router tomé un 1/4 redonda sobre a todos los bordes de placas todos excepto los extremos.
- Vuelto a montar la rejilla en el camión con los dedos las tuercas.
- Ahora me mide el ancho de la luz de freno y cuánto más necesitaba para recortar el borde inferior de la junta superior para mantener la luz de freno visible y jurídica.
- Medido que la luz de freno es 14 1/2" amplia y decidida que necesitaba para recortar el borde inferior de la parte superior del tablero una pulgada adicional de 14 1/2" en el centro.
- He quitado el tablero superior y midió la longitud total. Con el número resultante divide por 2. Este resultado me dio el punto central de la Junta y dónde poner una marca de lápiz en el borde inferior.
- Luego dividí el ancho de la luz de freno, 14 1/2", por dos.
- Mi lápiz marcado este resultado, 7 1/4", en ambos sentidos de la marca que hice en el tablero.
Así que ahora he marcado el ancho de la luz de freno en el borde inferior de la junta superior.
Decidí hacer este cartabones de 40 grados en vez de los 30 grados para las ranuras de la visibilidad. Este recorte no es tan amplia y profunda y se ajusta un poco más a la forma de la luz de freno.
- Comenzando con la marca del lápiz de izquierda que hizo en la Junta hace una línea con lápiz 1" perpendicular desde el borde del tablero.
- Coloqué mi transportador, a 40 grados, en el borde inferior y dibujó una línea de lápiz de eso 1" marca, hacia arriba y afuera hasta el borde largo hacia el extremo izquierdo.
- Había duplicado este procedimiento en la otra 1" marca, dibujando la línea hacia arriba y hacia fuera en el extremo derecho.
- Dibujaba una línea conectando las marcas de 1" y utiliza una sierra caladora para completar este recorte.
- Con un router llevó a 1/4" redondo-sobre los bordes recién cortados, ambos lados.
- Luego he reinstalado el tablero superior.

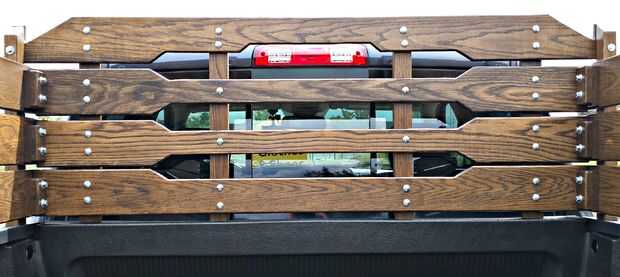

Instalación de los dos puestos de la parrilla frontal grande
NO OLVIDES SER PRUDENTE SOBRE EL ESPACIO LIBRE DETRÁS DE LA REJILLA Y EL VASO
- Simplemente repetí el mismo procedimiento de instalación de los tableros de soporte de 1 x 3 dos, arriba, excepto la "pala de kayak" tableros consiguieron solamente un perno, centrado.
Me di cuenta demasiado tarde en el proyecto que cometí un error de no hacer que frente postes suficientemente alto. Usted puede ver la imagen para ver, y no voy a entrar en detalle sobre cómo alterado el tablero superior para adaptarse a la altura de los postes. Que tienes tus posts tan altos como usted piensa.
