Paso 3: Construcción de canales de la parrilla de dolor de cabeza
Ahora; He diseñado el rack de dolor de cabeza que puede ser instalado prácticamente libre de perno. En el frente interior de los dos lados incorporé 'canales' que el dolor de cabeza se deslice hacia abajo y sostenga la rejilla en su lugar. Construcción de estos canales es el paso siguiente.
Preparación de la ubicación del canal
- Reinstalar todos los tableros laterales, dedos apretaron los tornillos y que los postes seguían siendo perpendiculares a la barandilla de cama. .
- Desde dentro de la cama de la camioneta y mirando hacia el frente de izquierda post, usé una escuadra lápiz marca el lado interior en la parte superior, la relación con el borde post del frente del carro.
- Repetí esto en el tablero inferior.
- Con un borde recto que conectado a estas dos marcas dibujando una línea con lápiz, a través de todos los tableros de tres.
Por lo tanto; lo que tengo ahora es una línea de lápiz hacia el interior, de arriba hacia abajo en relación incluso con el borde delantero del puesto.
- De esta línea, en el tablero superior me mide 7/8" hacia el frente de la camioneta y hecho un lápiz marque.
- Repetí esto en el tablero inferior.
- Con un borde recto que conectado a estas dos marcas dibujando una línea con lápiz, a través de todos los tableros de tres.
Este espacio entre las líneas será ocupado por el espesor de la rejilla frontal (3/4" en mi caso) más 1/8" para prevenir el atascamiento.
Ese espacio extra más allá del espesor de su madera que se puede hacer lo que crees. Sólo tenga en mente madera hinchazón/expansión hará que la rejilla de dolor de cabeza difícil o imposible de instalar o quitar, y demasiada contracción espacio además de madera puede causar traqueteo como camión por el camino.
Opté por 1/8" de espacio extra, sabiendo en mi mente Cómo puedo hacer ajustes en el canal más adelante, si es necesario. (Consulte ajuste del canal para el rack de dolor de cabeza en paso 8: algunas notas finales y reflexiones...
- Repetí el procedimiento anterior para la cerca derecha.
Construcción de los bloques que forman el canal
Ahora para este siguiente paso puede que desee utilizar un 2 x 4 para la simplicidad y facilidad. Pero ten en cuenta que una cortina de tinta para madera puede ser diferente en diferentes tipos de madera para usar el mismo tipo de madera para esto. No tengo 2 x 4 en roble blanco.
- Manteniendo el fuerte roble blanco, que llevó a trozos de 1 x (es decir, 3/4" densamente) y doce 4 1/4" L x bloques de 2 1/2" W y 12 5 1/8" L x bloques de 1 1/2" W.
Dos bloques de la misma dimensión eventualmente ser intercalados que significa voy a terminar para arriba con seis bloques de cada dimensión.
Para simplificar voy a referirme a lo 4 1/4" L x 2 1/2" bloques W como la ' amplia ' y la 5 1/8" L x 1 1/2" W bloques como el' estrecho'.
Instalación de los bloques del canal
- Trabajando en el lado izquierdo de la cama del camión quité las mejores dos tablas.
- De la Junta Directiva del fondo en el puesto de delantero quité el tornillo inferior y la tuerca del perno superior.
El tornillo superior con ninguna tuerca ahora está allí solamente para sostener la parte delantera de la Junta en lugar hasta que se fija al poste.

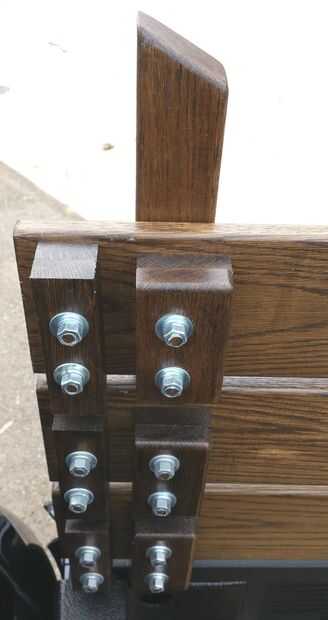

- Tomé dos bloques de ancho, uno encima del otro incluso alineación, y uno restos de madera; coloca el borde largo de los bloques a lo largo de la parte posterior (parte posterior del carro) de la línea posterior, centrada en la línea y fijar todos juntos.
Quizás más claramente; los bloques de ancho deben orientarse directamente sobre el post (pero interior) con cantos frontales alineados y centrados. Ver las fotos.

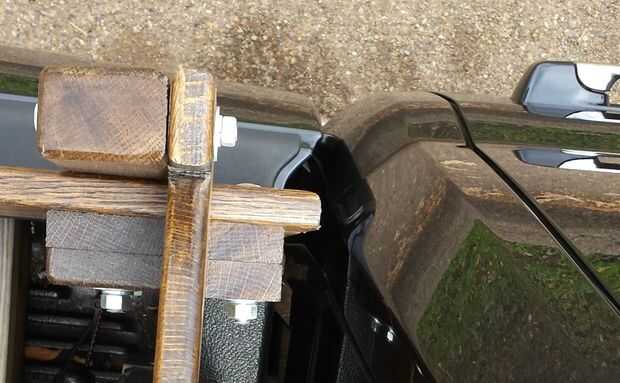

Por lo tanto; en este punto había sujeta juntos, desde el interior al motor fuera de borda, una madera, amplia a dos cuadras, la junta horizontal de la valla y el post. Los dos bloques de ancho alineado con ellos y con el borde largo centrado en la parte posterior de la línea posterior.
Voy a utilizar los agujeros en el post como una guía de taladro para taladrar a través de los bloques de ancho.
Los dos bloques intercalados hace los canales de cada lado 1 1/2" de profundidad dejando un montón de espacio para la parrilla a ser insertado, eliminado sin atascarse.

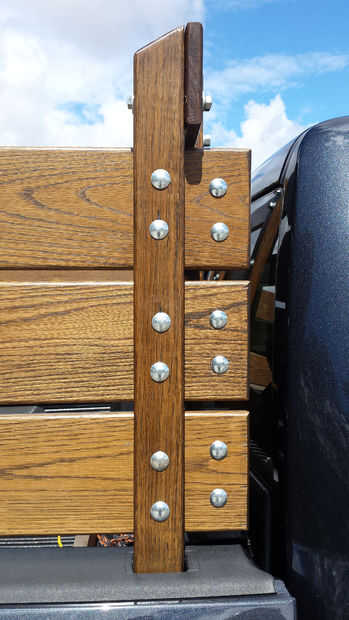

- Desde el lado exterior del poste perforé los orificios a través de los bloques de ancho.
- Repetí el procedimiento anterior para instalar a un par de calles estrechas con sus bordes laterales centrados a lo largo de la parte delantera de la línea delantera.
- Repetí estos procedimientos para los restantes cinco tableros.
Para esta instancia; Me pareció más fácil trabajar con las abrazaderas si trabajas con una tabla sobre los puestos a la vez.
Si esto es tan confuso para leer como explicar, recuerda que el espacio entre las líneas de dos lápiz no deben ser cubiertos. También se refieren a los cuadros.
La buena noticia, sin embargo, es que los canales se lleven... a menos que...
... a menos que... optan por hacer lo que hice y un 1/4" redondo en se aplica a sólo los bordes de la parte trasera del camión de sólo las seis 'superior' gran canal bloques. También hice las tapas y bordes de ellos pero no me gusta como se ve, cómo no acoplamiento con el bloque hojaldrado. No lo hizo redondo-sobre los filos hacia los canales.
