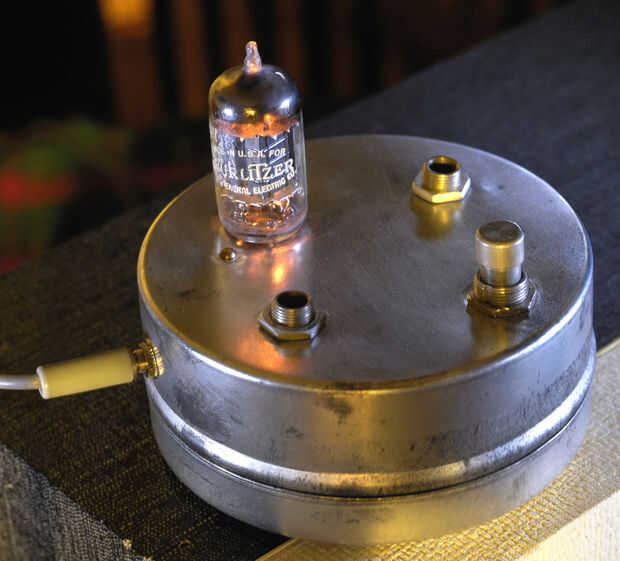

La ValveLiTzer: Aumentador de presión tubo de baja tensión (16 / 18 paso)

Paso 8: Mods posibles

Este circuito es realmente un primer paso. Quería emular la sensación de un amplificador de tubo bluesy, no hacer un "fuzz", por decir. Hay una protuberancia muy notable en la ganancia y un tipo de roca de 70 agradable del sonido, como-es.

Pero puede algo más... Si la pelusa de over-the-top es lo tuyo, puede ser modded "clip" la señal más.

Más punch y distorsión:

--Aumentar la R4 y R3 también.
--Mayor capacidad en la resistencia de acoplamiento C1 y C2. Originalmente tenía C2 a 0.068uF, pero hubo una pérdida de claridad (no gran cosa si la distorsión máxima es la meta.) Sólo incrementando cada uno 0.02 tendrá un efecto notable.
--Añadir un circuito de amplificador FET en el extremo delantero.
--Mayor puente cátodo capacitor (C3). Nota: esto ha sido confirmado--ver final paginas para actualizaciones, incluidas un mod de mayor ganancia con una tapa de derivación más grande...

Menos ganancia y distorsión, sonido más puro tubo:

--Drop R3 a 220K

Más capacidad de adaptación:

--R4 podría reemplazarse con un pote de 2M.
--O, reemplazar el R4 y R3 con un solo 2M o 3M POT.
Podrían añadirse una tonalidad o dos.

Otras ideas...

Esto haría que un buen front-end de cables de un LM386, demasiado...
