La tiza de Audio - haciendo baile LEDs sonido (2 / 3 paso)

Paso 2: El circuito

El circuito

El chip de amplificador LM386 ha sido alrededor por décadas porque es confiable, fácil de usar y muy durable. Debería costar alrededor de 50 centavos o menos. Está disponible en Amazon.com y proveedores de partes de electrónica estándar.

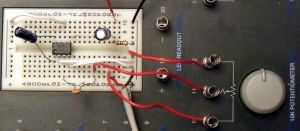

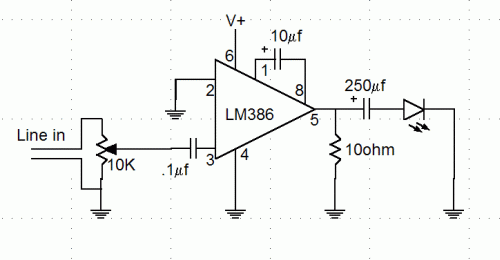

El cableado es casi una copia de las notas de aplicación, sustituyendo el altavoz con la Asamblea de la linterna.

Nada es especialmente crítico sobre el circuito. El potenciómetro ajusta la ganancia de la entrada que indirectamente controla el nivel de brillo.

Una línea de audio fuente normal (tarjeta de sonido del ordenador, reproductor de MP3, salida estéreo, etc.) está conectada con el enchufe mini.
