La Simple bobina de Tesla (7 / 12 paso)

Paso 7: La bobina secundaria


La bobina secundaria se va a tomar unas horas, así que antes de empezar el trabajo Asegúrese de su horario es abierto. Tampoco puede dar viento o usar una máquina. Prefiero la mano de la bobina ya que sentí demasiado apurado por el motor que utiliza. Apuntalado el PVC horizontalmente en dos piezas de la acción de la barra para que yo podía girar, y luego pongo el alambre del imán en un lápiz (para que actúe como un carrete). Usé el grueso del cable imán para determinar cuánto 1000 enciende mi PVC. Puede utilizar otros calibradores de alambre magneto, pero recomendaría entre 22 AWG y 26 AWG.

Edit: creo que debe quedar con un mayor diámetro PVC para formar el secundario. Tal vez 3" diámetro. Recuerda actualizar tus matemáticas, esto hará la diferencia. Planeo intentar diámetro secundario y publicaremos los resultados.

Se necesita:
-A longitud de alambre del imán (depende del diámetro del PVC, compré 800 pies y utiliza una buena cantidad de ella).
-A 3 pies de longitud de 1.5" de diámetro de PVC (otros parecían obtener mejores resultados con el PVC más amplia, Compruebe hacia fuera algunas otras fuentes, tal vez 1.5" es demasiado fina)
-Algunas eléctricas, masking o cinta aislante.
-Aerosol de esmalte
-Paciencia

1. encontrar una manera de sostener el PVC horizontal que puede girar.

2. Conecte el cable de imán 1 pie de uno de los extremos de la tubería.

3. Inicio de la bobina. Tenga cuidado de no cruzar el alambre en cualquier punto. Algunos como ver una película mientras la bobina de la bobina, pero no! Atención debe ser dirigida en el alambre.

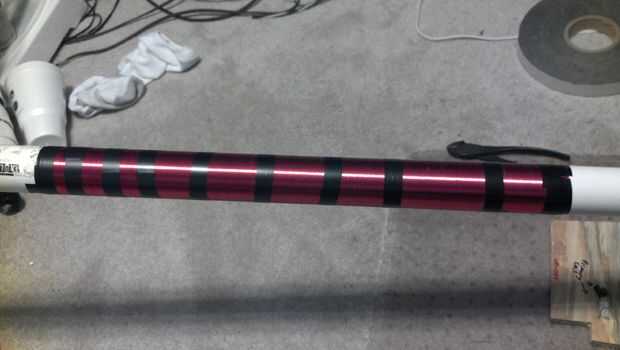

4. Coloque cinta cada ahora y entonces, en caso de caer el cable o algo y todo se desenrolla, únicamente una sección será relajarse (ver imagen).

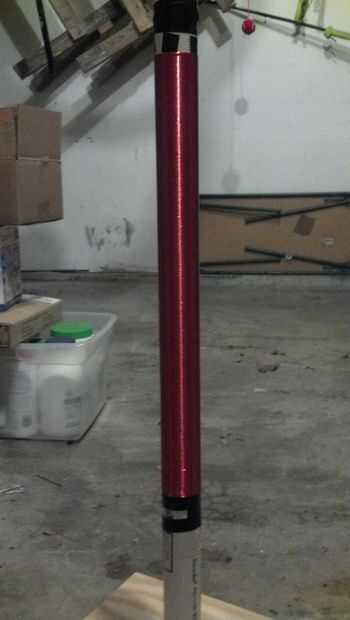

5. una vez que has hecho sobre 1000 vueltas, ponga cinta sobre cada extremo de la bobina y retire la cinta de las secciones medias.

6. Pulverice sobre el esmalte. Hice tres capas. El esmalte protegerá el alambre del imán débil contra daño, y ayudarán a aislar más.
