La Simple bobina de Tesla (9 / 12 paso)

Paso 9: La bobina primaria

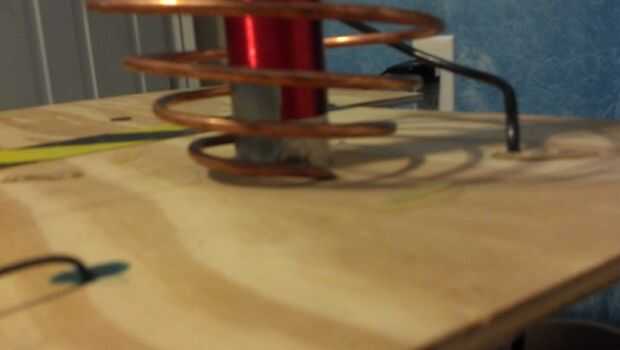

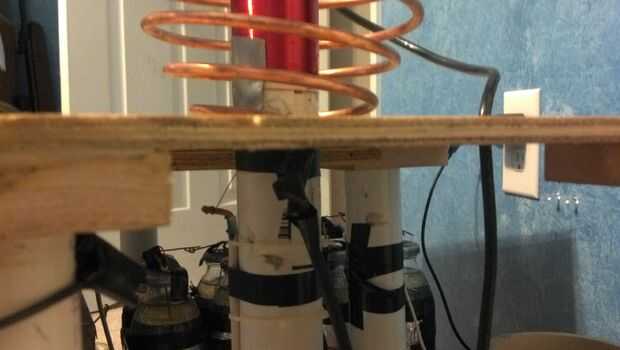

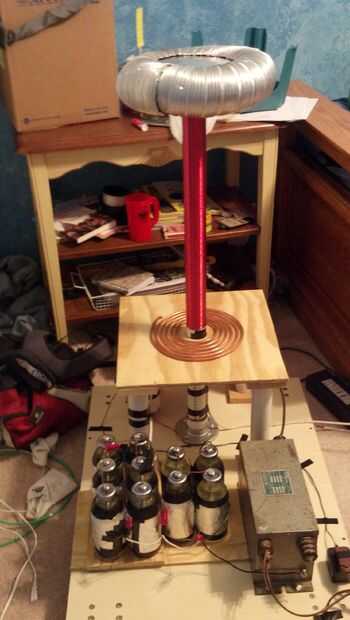

La bobina primaria de una bobina de Tesla puede ser de dos formas: una plana, la espiral de la bobina; o una bobina helicoidal. Las dimensiones de las cuales se determinan por las ecuaciones mencionadas anteriormente. Cambiar el número de vueltas en la bobina primaria es cómo ajustar la frecuencia resonante del circuito primario para que coincida con la de la secundaria (que aumenta la eficiencia y la longitud de las banderolas). Mi secundaria se hace con. 25" diámetro cobre tubo (común entre las bobinas de Tesla debido al efecto piel), envuelta en una bobina helicoidal. El interior es de diámetro 4", diámetro exterior 9" y la altura 6". Tiene una longitud total de aproximadamente 5,75 vueltas, y se une el alambre superior en 5,5 vueltas (según la ecuación). Originalmente utilizado una bobina primaria de espiral plana, pero cambia a esto cuando no funcionó. Resulta que mi cableado tuvo la culpa, pero de todos modos seguí la bobina helicoidal.

Se necesita:
-ft 10 de. 25" tubo de cobre de diámetro
-aparato de medición

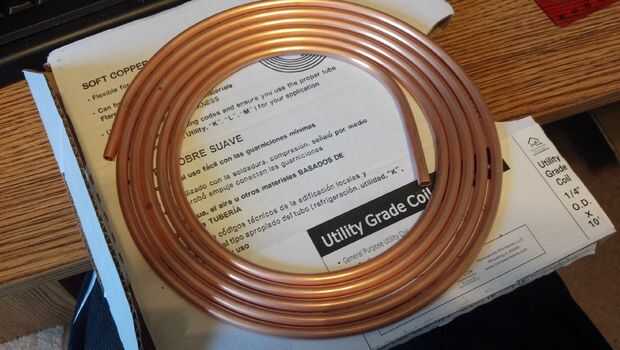

1. Obtenga el tubo fuera de la caja vino en y no plancharlo. Si has notado es ya en forma de espiral y más usted doblar cobre más difícil se pone, así que no como flexión poco como sea posible!

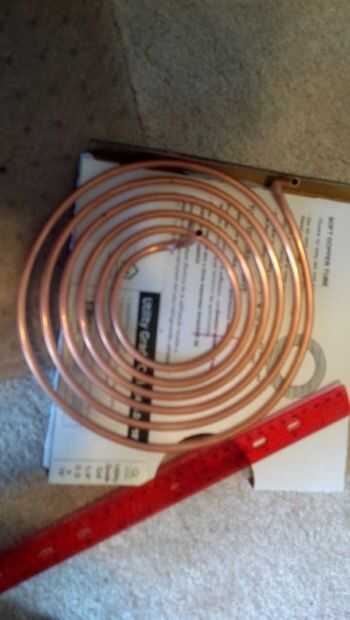

2. forma en espiral plana de 4" de diámetro interior y 9" diámetro exterior. Tratar de mantener el espacio entre el tubo consistente.

3. después de que la forma está formada, entonces el borde exterior del gancho agarrador y levantar hasta 6" de alto.
