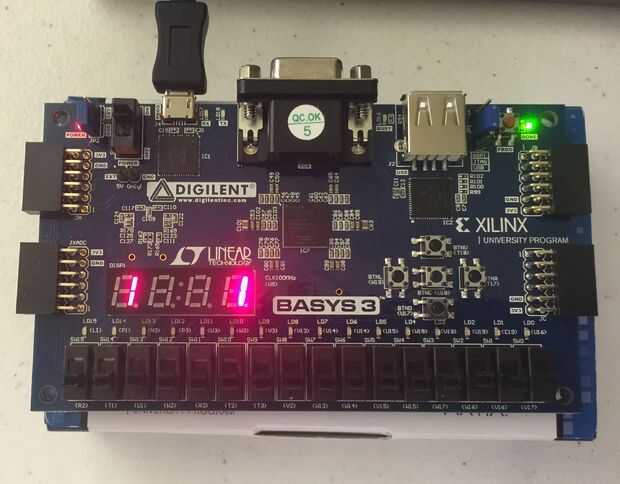

La secuencia de uso de FPGA Digilent Basys 3 Detector

Esta es una de mis tareas. Se implementó en Basys 2. Ahora, cambié a 3 Basys.

El proyecto consiste en construir una máquina de estado finito como un detector de secuencia

Objetivo: Detectar la secuencia 10010 y encender LED luz.

Aplicación: Uso máquina harinosa. Cuando se detecta "10010", el LED0 Basys 3 será el. Utiliza Pseudo Random secuencia binaria (prbs) para generar el patrón. Una tarea también comprobar la paridad del patrón. Si es impar, el LED1 estará en

Etiquetas: Digilent, Xilinx, Basys3, Detector de secuencia, Máquina de estado finito
