Resumen:
Los ingenieros de diseño: Ryan Ortiz, Chris Harlow, Dalton Wunderlich y Ramón Crespo
Este proyecto fue completado como parte de una clase de CPE 133 como proyecto final.

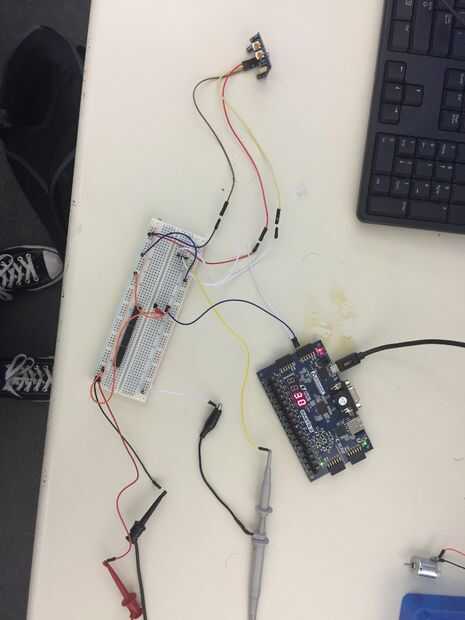

Esta FPGA está conectado a un sensor de movimiento infrarrojo, así como un LED.
El funcionamiento de este proyecto es cuando el sensor de movimiento detecta el movimiento (puede ajustar la sensibilidad) envía un alto a la placa Basys - 3. Cuando la Junta recibe la señal de alto, se enciende un LED externo y un contador basado en un reloj retrasado se activa dentro de la Junta y continúa hasta que el sensor de movimiento deja de enviar una señal de alto, es decir, no hay más movimiento es detectado. Una vez que no se detecta más movimiento, el display BCD recorre los cálculos necesarios para calcular la potencia utilizada por el led durante el tiempo que fue. El BCD entonces ese valor muestra en la pantalla y mantiene hasta que es golpeado un reset manual. El LED utiliza unos 6 milivatios por segundo así que es el multiplicador utilizado con el número recibido en el mostrador para extraer la cantidad de energía utilizada durante una demostración única. Limitaciones de este dispositivo es que la Junta no puede contar por encima de 15 segundos debido a que es un contador de 4 bits. Puede sólo contar y multiplicar números de 4 bits.
