La ruedecilla de la válvula 2.0: Tubo Boost y Overdrive (5 / 7 paso)

Paso 5: cableado

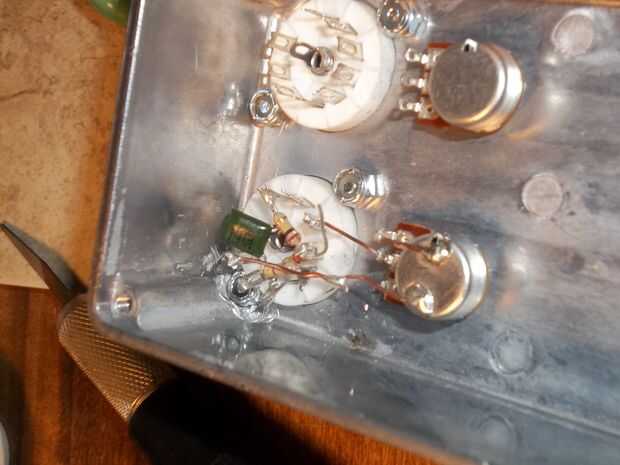

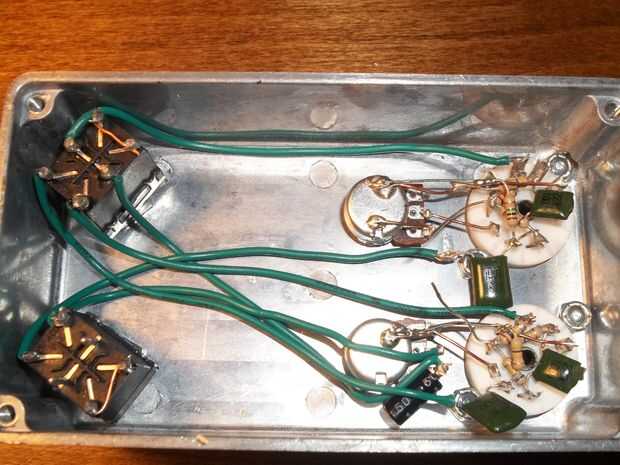

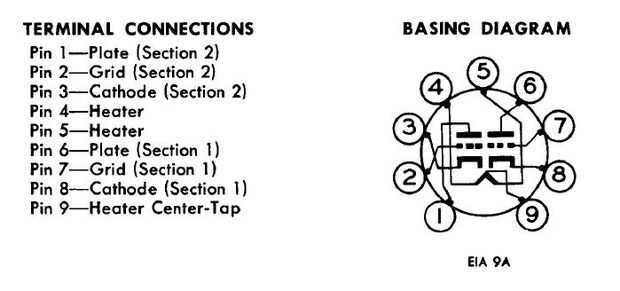

La belleza de este circuito es que es bastante sencillo. La mayor parte del circuito se puede construir en los conectores de tubo. Mantiene las cosas simples y compactas.

Lo más importante que estar atento para cuando realice el cableado del circuito es interferencia. Interferencia externa es punto bajo guardado si se utiliza una caja de metal, pero interferencia interna puede causar oscilaciones (timbre, chillando, clic). Mantener los cables de señal a y de los interruptores más cortos posible y manténgalos alejados de otros cables en la medida de lo posible. Tuve un mal caso de timbre pasando cuando primero probé mina. Cuando en el modo de alta ganancia y el volumen fue un poco más de 1/4 comenzó un zumbido agudo realmente molesto! Yo poked alrededor y trazada a algunos cables de señal superposición de etapas de ganancia invertida (invertir los tubos la señal y dos inversores conectados juntos crea y oscilador).

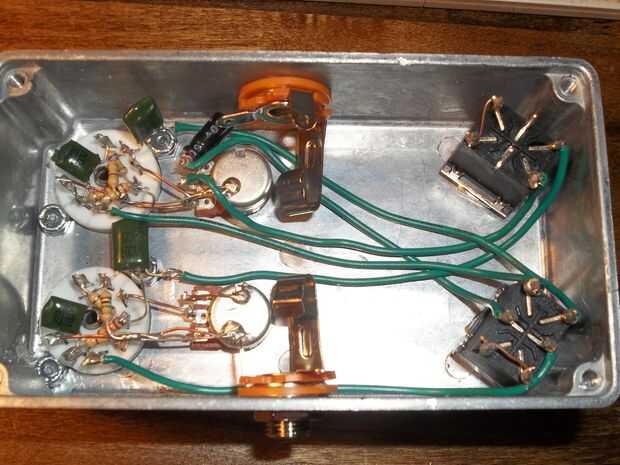

Los interruptores están cableados para que uno selecciona o deselecciona el circuito entero, permitiéndole engrane o desengrane, y el otro selecciona la segunda etapa de tubo sólo para que usted puede elegir entre el impulso o el overdrive. Usé los interruptores DPDT. Estos permiten realizar una derivación completa todo el circuito. La desventaja de ellos es que no se puede Agregar un indicador LED para saber que está en el modo. Para que el indicador LED, necesita conmutadores 3PDT.
