La ruedecilla de la válvula 2.0: Tubo Boost y Overdrive (3 / 7 paso)

Paso 3: El circuito

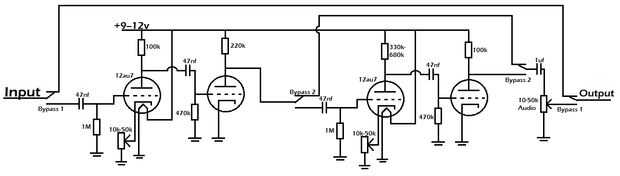

Este es el circuito. La primera etapa es muy similar al circuito de matsumin salvo que cambié las resistencias de placa 220k y 100 k alrededor. La segunda etapa tiene un resistor de alto valor en la primera placa para aumentar la ganancia del triodo. La resistencia de 100 k en la otra placa amplifica el volumen otra vez para que no sea muy tranquilo. La ganancia de un triodo está directamente relacionada con el valor de la resistencia de la placa (entre un montón de otros factores) ya que una mayor resistencia limita la corriente. Limitada actual aumenta la tensión cae cuando el tubo cuando el tubo está llevando a cabo, lo que aumenta la ganancia. Me puse 330k - 680k el esquema porque algo en ese rango da buena ganancia. Usted puede por supuesto van más allá de 680k, pero elijo no porque era demasiada distorsión para mi gusto.

Hay tres ollas se muestra, el pote de volumen a la derecha que dice audio 10k - 50k. Debe ser un bote para el mejor control de volumen de audio. Utilicé un bote k 10 pero realmente puede utilizar las otras dos macetas son ganar botes. Ellos controlan cuánta ganancia tiene cada etapa del circuito. Solo incluí el pote de ganancia en la primera etapa, pero yo pondría el segundo de ellos en si podría hacer un segundo pedal. Utilicé un bote k 10 para el control de ganancia pero no ofrece diferencia notable de alto a bajo. Un bote k 50 funcionaría mucho mejor.

He encontrado que los valores de los condensadores no tiene demasiado mucho de un efecto sobre el circuito, ni tampoco los valores de las resistencias de la red. Tiene cierta libertad para valores sin mucha preocupación de que algo no funciona.

Si desea agregar un pote de tono, poner un condensador de 10nf y un 50k, 100k pot en de la salida del segundo interruptor de derivación a tierra. El condensador debe ser después el condensador de 1uf pero antes el control de volumen.
