Paso 5: Finalizar y pruebas
Prueba con especias

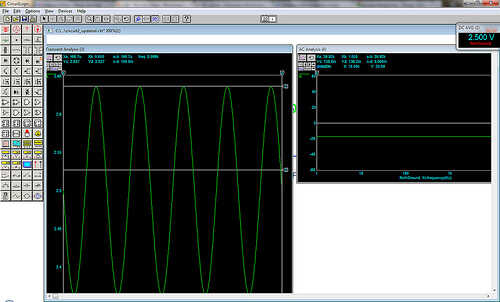

La especia es un simulador de circuito análogo que permite crear y probar tu circuito en el equipo antes de la protoboard. Puesto que este era mi primer circuito de amplificador operacional, la usé para probar CircuitLogix usado para construir el circuito y probarlo - aquí está lo que tengo;
¿Se ve bastante bien, correcto? La caja de la izquierda muestra nuestra fuente amplificada, un bien en forma sinusoidal, y se muestra en el cuadro derecho obtener a través de las frecuencias audibles.
El mundo Real

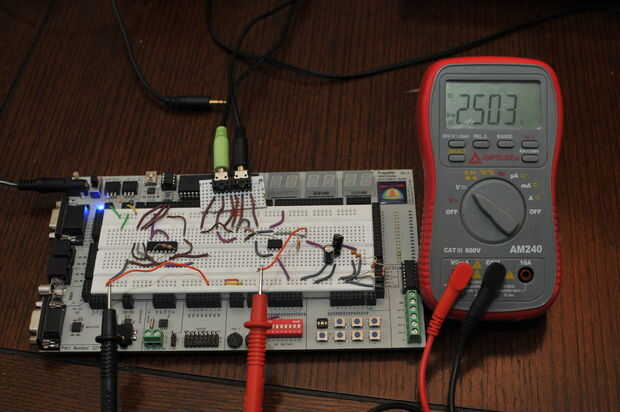

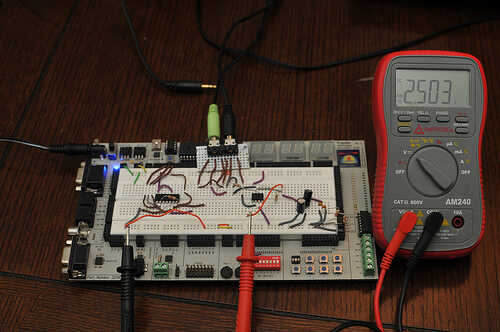

He construido el circuito en un protoboard y había enganchado hasta mi equipo estéreo doméstico. El resultado fue bueno, aunque hubo un pequeño recorte, que fue curado por bajar el reproductor de MP3 una muesca. Consumo de corriente total fue < 10 mA a 5 v, bueno teniendo en cuenta que estamos usando un divisor del voltaje.

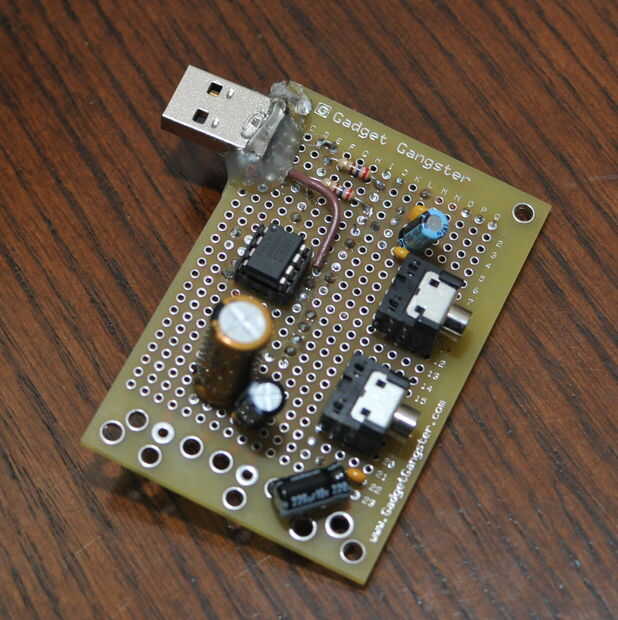

Realizaron una prueba de audición extendida y era muy satisfecho, así que junté un prototipo;
Entonces, saqué el coche y todo cayó aparte.
La especia es un mentiroso!
Lo que funcionó bien en el Banco era un ruidoso desorden en el mundo real! Modelo de una fuente de energía perfecta en especias, que era lo suficientemente cerca con un paquete de baterías, pero lejos de la verdad en el coche. Después de alcance hacia fuera, vi los problemas: interferencias de la fuente de alimentación (cargador de coche USB) y electrónica del automóvil y el Op Amp se inestable y seriamente distorsionar el audio.

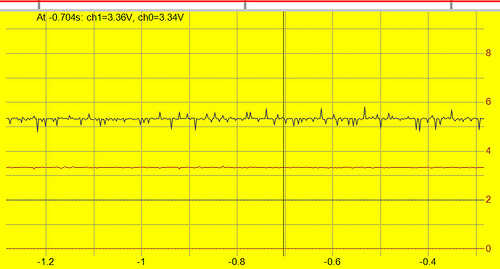

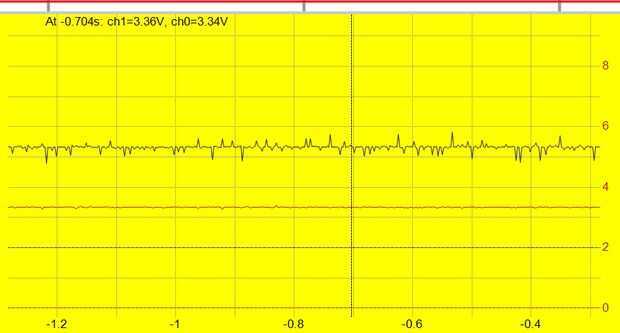

Evaluación ruido
Fuente de alimentación de mierda
El cargador de coche USB de 99 centavos proporcionó una fuente de alimentación bastante inestable. Trabaja bien cuando se carga el teléfono, pero no tan bueno para un circuito analógico.
Para resolver este problema, he añadido que más bypass caps que ayudan a suavizar la potencia de entrada. Esto hizo una gran mejora. Las dos tapas que tie + 5V y + 2.5V (mi tierra virtual) realmente no ayudan a mantener estable de 2.5V, pero a mayor ruido, así que me los quitan del circuito.
Estabilidad del amplificador

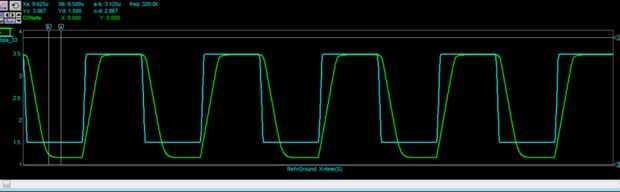

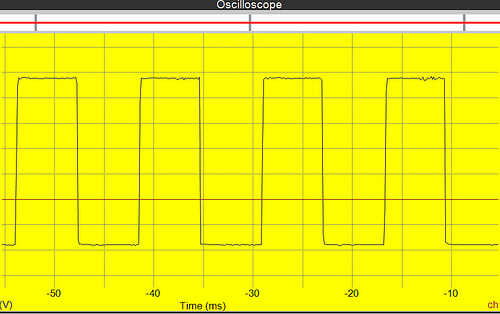

Sospeché que había suficiente capacidad de carga para desestabilizar el Op Amp, por lo que aumentó la ganancia (de 5 x a 10 x) y eliminan los problemas de inestabilidad. Prueba en especia no mostraron ninguna diferencia con el circuito original, pero se puede ver en alcance a una onda cuadrada, que conseguimos una reproducción bastante sólida;

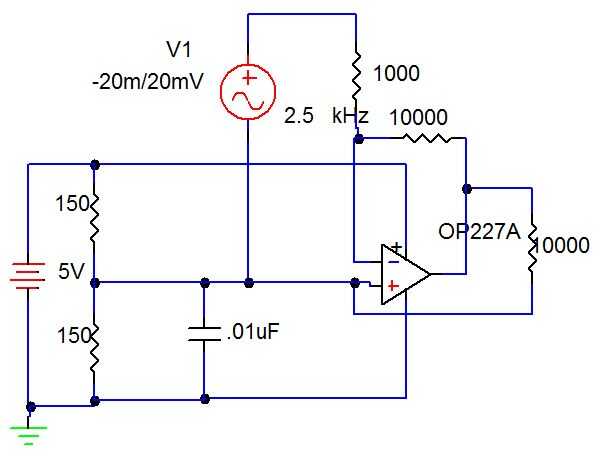

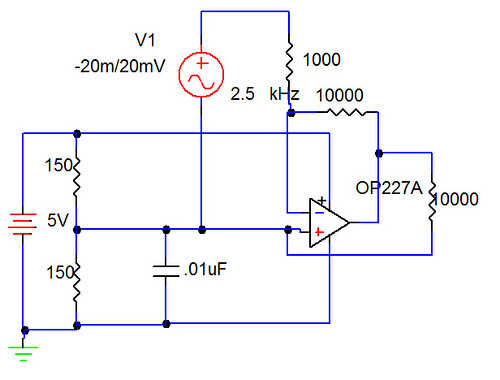

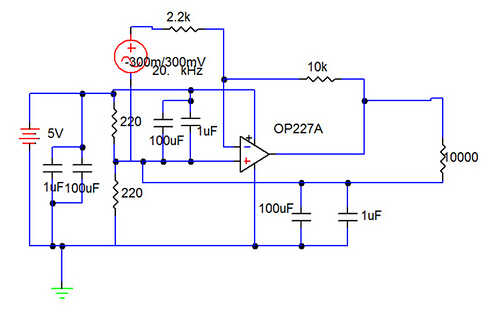

Aquí es el esquema final, menos tapas de puente;
Se realiza la prueba. Ahora, vamos a construirlo!
